L型裏蝶番（2管） B-523
- 通常単価(税別)
- 460円
- 税込単価
- 506円
同サイズでステンレス製もあります。B-1523ご参照下さい。【用途】・配分電盤...
詳細情報を確認する閲覧中の商品と併せてご検討ください
－閉じる
B-523(BA-32)の仕様・寸法情報
種類
裏蝶番・スライド蝶番
材質
[スチール] 冷間圧延鋼板（SPCC）
取付方法
溶接
付加機能
なし（通常）
長さ【範囲選択】(mm)
100.1～150
長さ L ※( )内は可変タイプの最小長さ(mm)
104
幅【範囲選択】(mm)
35.1～45
幅 W(mm)
36
勝手違い
[左右兼用] 左右兼用
使用環境
標準
表面仕上
生地
板厚 t(mm)
4
軸径φD(mm)
8
取付穴
なし
商品コード
11712
-
-
商品情報
外形図
＜ ＞内寸法はステンレス製
製品仕様
- 材質：熱間圧延鋼板（SPHC）
- 表面仕上：生地
E形止め輪は付属されておりません。
規格表
使用例
参考取付け例

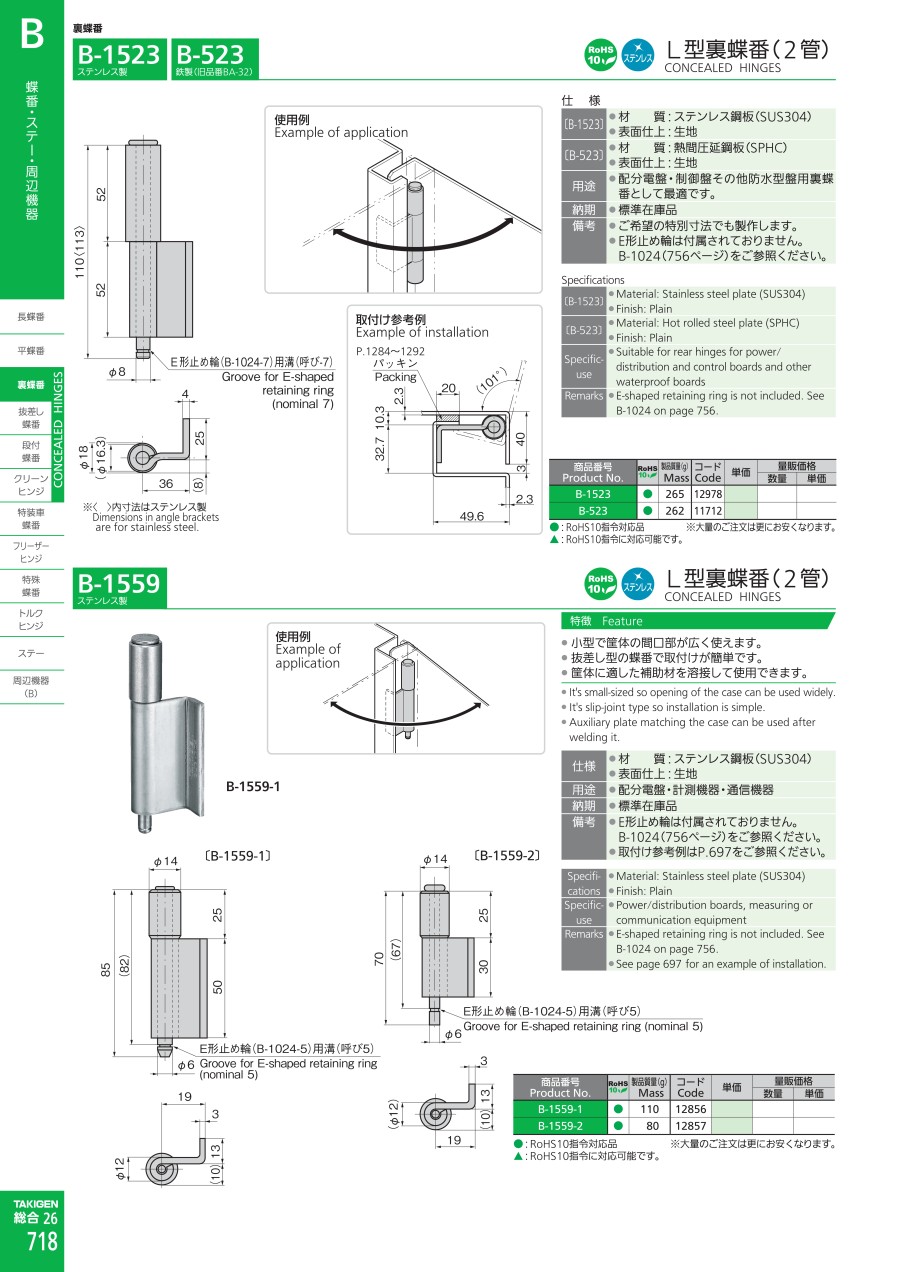

カタログ
