タキゲン製造

2管丸ヒンジピン（B-98・鉄製）

2管丸ヒンジピン（B-98・鉄製）
未確定：候補が6型番あります。
数量：

商品情報

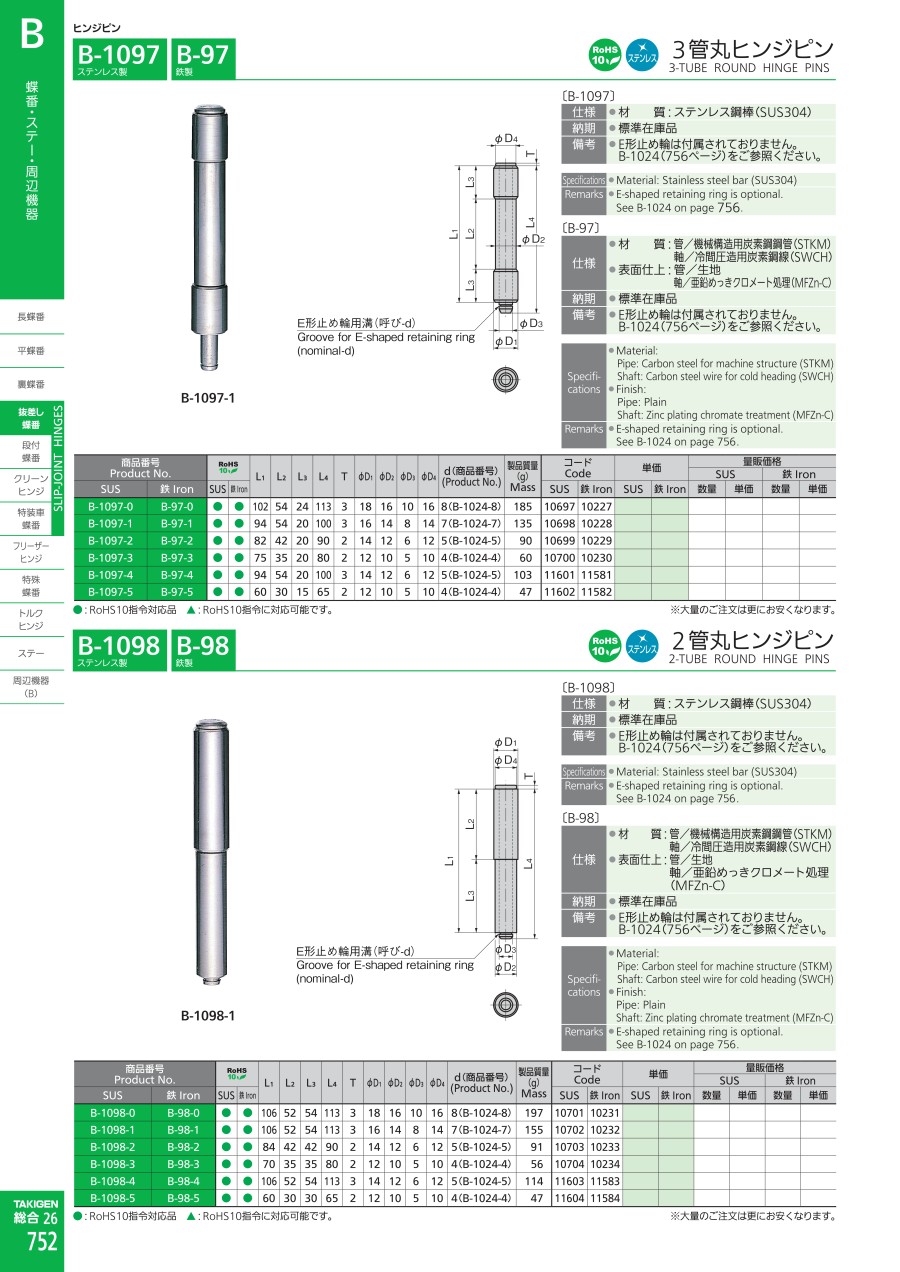

外形図

ステンレス2管丸ヒンジピン B-1098 外形図

製品仕様

  • 材質
    管：機械構造用炭素鋼鋼管（STKM）
    軸：冷間圧造用炭素鋼線（SWCH）
  • 表面仕上
    管：生地
    軸：亜鉛めっきクロメート処理（MFZn-C）

E形止め輪は付属されておりません。

規格表

ステンレス2管丸ヒンジピン B-1098 規格表

●：RoHS10指令対応品

型番リスト

表示件数
  • 1
    • 型番
    B-98-0
    B-98-1
    B-98-2
    B-98-3
    B-98-4
    B-98-5

    長さ【範囲選択】

    (mm)

    長さ L ※( )内は可変タイプの最小長さ

    (mm)

    幅 W

    (mm)

    軸径φD

    (mm)

    商品コード

    		RoHS?最小発注数量
    100.1～150
    106
    18
    10
    10231
    10
    1個
    100.1～150
    106
    16
    8
    10232
    -
    1個
    80.1～100
    84
    14
    6
    10233
    -
    1個
    60.1～70
    70
    12
    5
    10234
    -
    1個
    100.1～150
    106
    14
    6
    11583
    10
    1個
    50.1～60
    60
    12
    5
    11584
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    478円
    ( 526円 )
    在庫品1日目当日出荷可能
    368円
    ( 405円 )
    在庫品1日目当日出荷可能
    287円
    ( 316円 )
    在庫品1日目当日出荷可能
    226円
    ( 249円 )
    在庫品1日目当日出荷可能
    341円
    ( 375円 )
    在庫品1日目当日出荷可能
    227円
    ( 250円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】・同サイズでステンレス製もあります。B-1098参照。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
