六角穴付きテーパプラグ 沈み DB型
未確定：候補が4型番あります。
商品情報
外形図
製品仕様
製品仕様
材質：構造用合金鋼
硬さ：32～42HRC
表面処理：黒色酸化被膜
おねじ：7/8 PTF
（参考）めねじ：ANSI B1.20.3
寸法・精度
| 呼びとねじ山数 | 1/16-27 | 1/8-27 | 1/4-18 | 3/8-18 | 1/2-14 | 3/4-14 | ||
|---|---|---|---|---|---|---|---|---|
| 基準径（参考値） | 外径 d | 7.779 | 10.127 | 13.489 | 16.928 | 21.124 | 26.469 | |
| 有効径 d2 | 7.142 | 9.489 | 12.487 | 15.926 | 19.772 | 25.117 | ||
| 基準径の位置 | 大端面 からの距離 b | 0.47 | 0.7 | 0.9 | ||||
| bの許容差 | ±0.47 | ±0.7 | ±0.9 | |||||
| s | メートル | 基本寸法 | 4 | 5 | 6 | 8 | 10 | 14 |
| 許容差 | +0.03～+0.10 | +0.04～+0.13 | +0.05～+0.23 | |||||
| インチ （標準品） | 基本寸法 | 5/32（3.969） | 3/16（4.763） | 1/4（6.35） | 5/16（7.938） | 3/8（9.525） | 9/16（14.29） | |
| 寸法範囲 | 3.968～4.030 | 4.763～4.826 | 6.351～6.426 | 7.938～8.026 | 9.526～9.626 | 14.36～14.45 | ||
| t | 最小 | 3.6 | 5.6 | 6.4 | 8 | |||
| l | ±0.4 | 6.35 | 10.3 | 13.5 | ||||
| k | 約 | 1 | 1.4 | 1.9 | ||||
| E | 最小 | 1.4 | 1.7 | 2.2 | ||||
備考 上記の基準径については成形の問題で大端面より2～3山が不完全ねじ山になる為、参考値（完全ねじ山時の理論値）として表示しております。
使用例
締付け後
詳細情報
基本情報
シール剤不要で、締め付けた時めねじ部材と面一になる。外国との提携製品や、油圧機器・自動車に。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

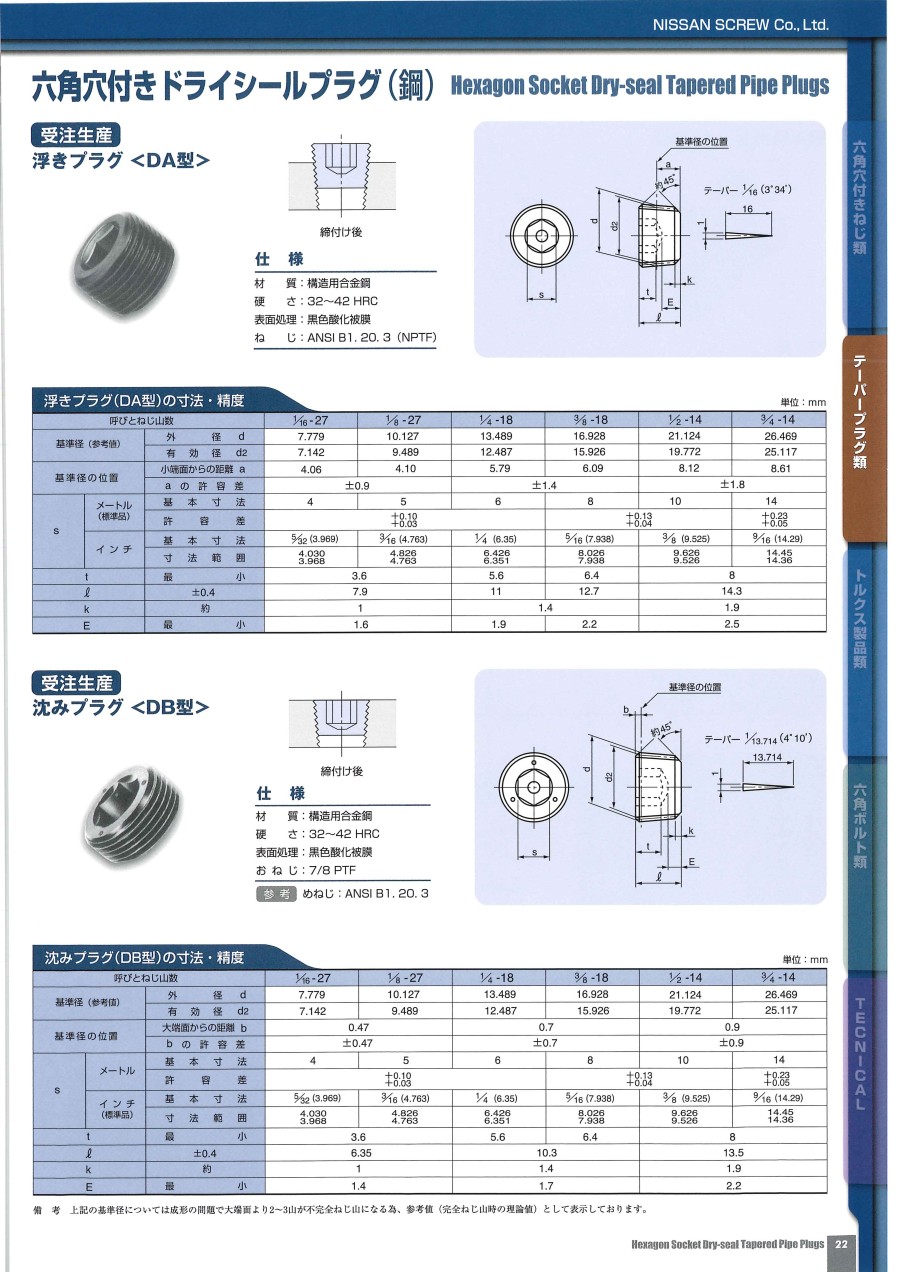

カタログ
商品担当おすすめ
六角穴付きテーパプラグ 沈み DB型のレビュー
設備部品
5
5.02023/02/09
この商品は自社で新規に導入した設備のために購入・使用しました。沈みプラグですので設備の規格にぴったりでした。シール材も不...もっと読む
0人が参考にしています。
