四角頭付きテーパプラグ SH型
- 通常単価(税別)
- 90円～987円
- 税込単価
- 99円～1,086円
一般的な配管の止め栓などにご利用頂けるテーパプラグになります。
詳細情報を確認する未確定：候補が16型番あります。
商品情報

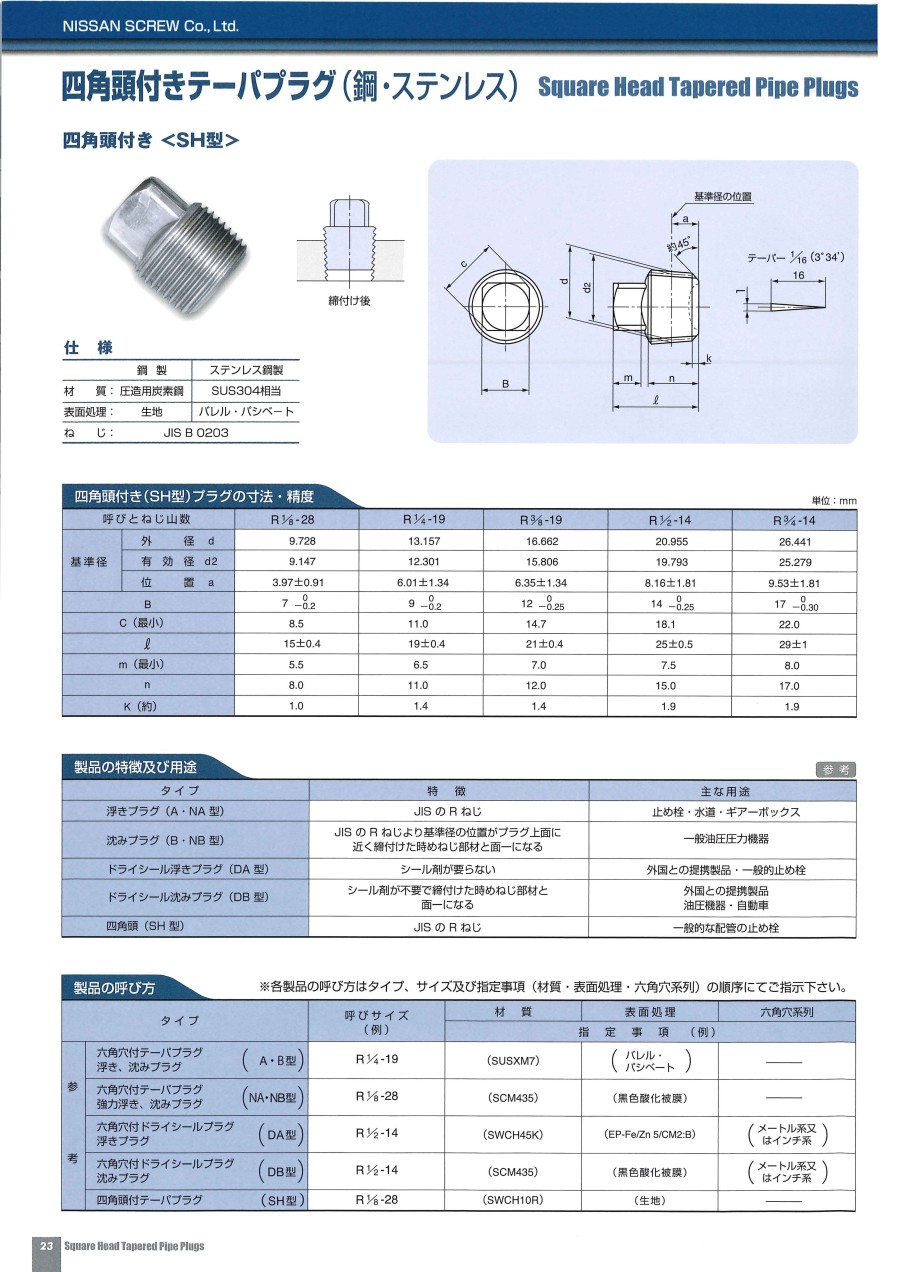

外形図
製品仕様
| - | 鋼製 | ステンレス鋼製 |
|---|---|---|
| 材質 | 圧造用炭素鋼 | SUS304相当 |
| 表面処理 | 生地 | バレル・パシベート |
| ねじ | JIS B 0203 | |
締付け後
規格表
四角頭付き（SH型）プラグの寸法・精度
単位：mm
| 呼びとねじ山数 | 基準径 | B | c（最小） | l | m（最小） | n | K（約） | ||
|---|---|---|---|---|---|---|---|---|---|
| 外径 d | 有効径 d2 | 位置 a | |||||||
| R 1/8-28 | 9.728 | 9.147 | 3.97±0.91 | 7（-0.2～0） | 8.5 | 15±0.4 | 5.5 | 8.0 | 1.0 |
| R 1/4-19 | 13.157 | 12.301 | 6.01±1.34 | 9（-0.2～0） | 11.0 | 19±0.4 | 6.5 | 11.0 | 1.4 |
| R 3/8-19 | 16.662 | 15.806 | 6.35±1.34 | 12（-0.25～0） | 14.7 | 21±0.4 | 7.0 | 12.0 | 1.4 |
| R 1/2-14 | 20.955 | 19.793 | 8.16±1.81 | 14（-0.25～0） | 18.1 | 25±0.5 | 7.5 | 15.0 | 1.9 |
| R 3/4-14 | 26.441 | 25.279 | 9.53±1.81 | 17（-0.30～0） | 22.0 | 29±1 | 8.0 | 17.0 | 1.9 |
商品特長詳細
製品の特長及び用途
| タイプ | 特徴 | 主な用途 |
|---|---|---|
| 浮きプラグ（A・NA型） | JISのRねじ | 止め栓・水道・ギアーポックス |
| 沈みプラグ（B・NB型） | JISのRねじより基準径の位置がプラグ上面に 近く締付けた時めねじ部材と面一になる | 一般油圧圧力機器 |
| ドライシール浮きプラグ（DA型） | シール剤が要らない | 外国との提携製品・一般的止め栓 |
| ドライシール沈みプラグ（DB型） | シール剤が不要で締付けた時めねじ部材と 面一になる | 外国との提携製品 油圧機器・自動車 |
| 四角頭（SH型） | JISのRねじ | 一般的な配管の止め栓 |
製品の呼び方
※各製品の呼び方はタイプ、サイズ及び指定事項（材質・表面処理・六角穴系列）の順序にてご指示下さい。
| タイプ | 呼ぴサイズ （例） | 材質 | 表面処理 | 六角穴系列 | ||
|---|---|---|---|---|---|---|
| 指定事項（例） | ||||||
| 参考 | 六角穴付テーパプラグ 浮き、沈みプラグ | A・B型 | R 1/4-19 | （SUSXM7） | （バレル・パシベート） | - |
| 六角穴付テーパプラグ 強力浮き、沈みプラグ | NA・NB型 | R1/8-28 | （SCM435） | （黒色酸化被膜） | - | |
| 六角穴付ドライシールプラグ 浮きプラグ | DA型 | R1/2-14 | （SWCH45K） | （EP-Fe/Zn 5/CM2：B） | （メートル系又はインチ系） | |
| 六角穴付ドライシールプラグ 沈みプラグ | DB型 | R1/2-14 | （SCM435） | （黒色酸化被膜） | （メートル系又はインチ系） | |
| 四角頭付テーパプラグ | SH型 | R1/8-28 | （SWCH10R） | （生地） | - | |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
90円 ( 99円 ) | 在庫品1日目当日出荷可能 |
110円 ( 121円 ) | 在庫品1日目当日出荷可能 |
138円 ( 152円 ) | 在庫品1日目当日出荷可能 |
278円 ( 306円 ) | 在庫品1日目当日出荷可能 |
466円 ( 513円 ) | 在庫品1日目当日出荷可能 |
798円 ( 878円 ) | 在庫品1日目当日出荷可能 |
278円 ( 306円 ) | 在庫品1日目当日出荷可能 |
360円 ( 396円 ) | 在庫品1日目当日出荷可能 |
463円 ( 509円 ) | 在庫品1日目当日出荷可能 |
657円 ( 723円 ) | 在庫品1日目当日出荷可能 |
100円 ( 110円 ) | 在庫品1日目当日出荷可能 |
138円 ( 152円 ) | 在庫品1日目当日出荷可能 |
112円 ( 123円 ) | 在庫品1日目当日出荷可能 |
278円 ( 306円 ) | 在庫品1日目当日出荷可能 |
638円 ( 702円 ) | 在庫品1日目当日出荷可能 |
987円 ( 1,086円 ) | 在庫品1日目当日出荷可能 |
商品担当おすすめ
四角頭付きテーパプラグ SH型のレビュー
エアー機器に使用
5
5.02022/08/16
単なるメクラとして使用しました。安価で大変助かりました。この位の金額で、シールテープの類が巻いてあると、すごく便利です。
0人が参考にしています。
クーラントタンク排出口の止め栓
5
5.02022/07/13
物は全く問題ないです。そんなに使用頻度あるものでもないので1個単位で購入できる点が良いです。
0人が参考にしています。
コック下流の止め栓
5
5.02021/03/01
ボールバルブ後安全の為の止め栓を購入しました。
バラで買えるのが良いと思います。
0人が参考にしています。
タンクの止め栓
5
5.02021/01/18
タンクの止め栓として購入しました。
安価で早く入ってきたので良かったです。
0人が参考にしています。
金型の治工具として
5
5.02019/08/29
特に問題なく使用できています。いつもありがとうございます。特に支障はございません。
0人が参考にしています。
