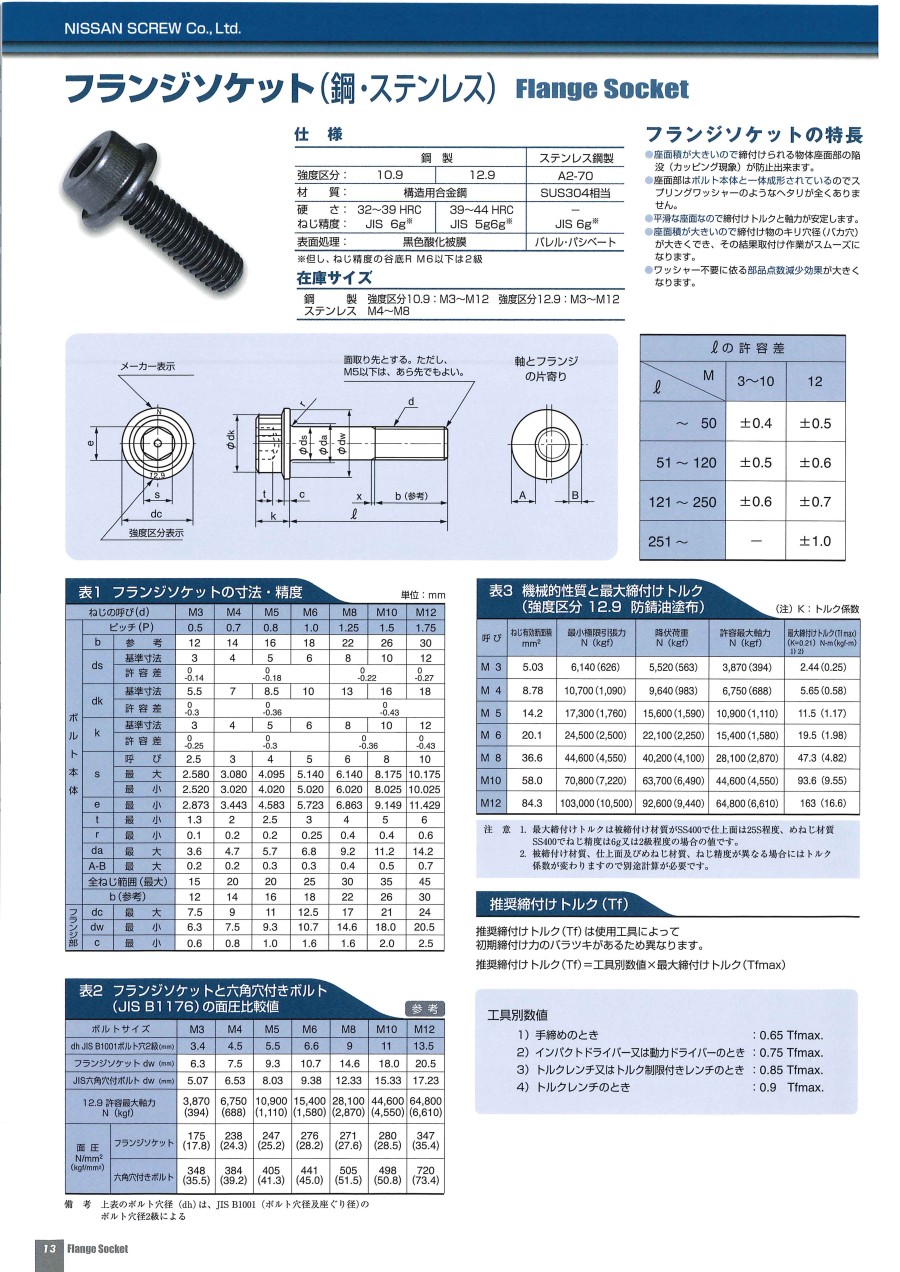

フランジソケット
- ねじ山種類
- メートル並目
- 販売単位
- バラ(1個から購入可能)
- 取付穴形状
- 六角穴
- 基本形状
- 標準（丸）
- 追加形状
- フランジ付
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が137型番あります。
商品情報
外形図
製品仕様
| - | 鋼製 | ステンレス鋼製 | |
|---|---|---|---|
| 強度区分 | 10.9 | 12.9 | A2-70 |
| 材質 | 構造用合金鋼 | SUS304相当 | |
| 硬さ | 32～39HRC | 39～44HRC | - |
| ねじ精度 | JIS 6g※ | JIS 5g6g※ | JIS 6g※ |
| 表面処理 | 黒色酸化被膜 | バレル・パシベート | |
※但し、ねじ精度の谷底R M6以下は2級
規格表
単位：mm
| ねじの呼び（d） | M3 | M4 | M5 | M6 | M8 | M10 | M12 | ||
|---|---|---|---|---|---|---|---|---|---|
| - | ピッチ（P） | 0.5 | 0.7 | 0.8 | 1.0 | 1.25 | 1.5 | 1.75 | |
| ボルト 本体 | b | 参考 | 12 | 14 | 16 | 18 | 22 | 26 | 30 |
| ds | 基準寸法 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |
| 許容差 | 0 -0.14 | 0 -0.18 | 0 -0.22 | 0 -0.27 | |||||
| dk | 基準寸法 | 5.5 | 7 | 8.5 | 10 | 13 | 16 | 18 | |
| 許容差 | 0 -0.3 | 0 -0.36 | 0 -0.43 | ||||||
| k | 基準寸法 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |
| 許容差 | 0 -0.25 | 0 -0.3 | 0 -0.36 | 0 -0.43 | |||||
| s | 呼び | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | |
| 最大 | 2.580 | 3.080 | 4.095 | 5.140 | 6.140 | 8.175 | 10.175 | ||
| 最小 | 2.520 | 3.020 | 4.020 | 5.020 | 6.020 | 8.025 | 10.025 | ||
| e | 最小 | 2.873 | 3.443 | 4.583 | 5.723 | 6.863 | 9.149 | 11.429 | |
| t | 最小 | 1.3 | 2 | 2.5 | 3 | 4 | 5 | 6 | |
| r | 最小 | 0.1 | 0.2 | 0.2 | 0.25 | 0.4 | 0.4 | 0.6 | |
| da | 最大 | 3.6 | 4.7 | 5.7 | 6.8 | 9.2 | 11.2 | 14.2 | |
| A-B | 最大 | 0.2 | 0.2 | 0.3 | 0.3 | 0.4 | 0.5 | 0.7 | |
| 全ねじ範囲（最大） | 15 | 20 | 20 | 25 | 30 | 35 | 45 | ||
| b（参考） | 12 | 14 | 16 | 18 | 22 | 26 | 30 | ||
| フランジ 部 | dc | 最大 | 7.5 | 9 | 11 | 12.5 | 17 | 21 | 24 |
| dw | 最小 | 6.3 | 7.5 | 9.3 | 10.7 | 14.6 | 18.0 | 20.5 | |
| c | 最小 | 0.6 | 0.8 | 1.0 | 1.6 | 1.6 | 2.0 | 2.5 | |
lの許容差
| - | M | |
|---|---|---|
| l | 3～10 | 12 |
| ～50 | ±0.4 | ±0.5 |
| 51～120 | ±0.5 | ±0.6 |
| 121～250 | ±0.6 | ±0.7 |
| 251～ | - | ±1.0 |
商品特長詳細
フランジソケットと六角穴付きボルト（JIS B 1176）の面圧比較値（参考）
| ポルトサイズ | M3 | M4 | MS | M6 | MB | M10 | M12 | |
|---|---|---|---|---|---|---|---|---|
| dh JIS B 1001ボルト穴2級（mm） | 3.4 | 4.5 | 5.5 | 6.6 | 9 | 11 | 13.5 | |
| フランジソケット dw（mm） | 6.3 | 7.5 | 9.3 | 10.7 | 14.6 | 18 | 20.5 | |
| JIS六角穴付ポルト dw（mm） | 5.07 | 6.53 | 8.03 | 9.38 | 12.33 | 15.33 | 17.23 | |
| 12.9 許容最大軸力 N（kgf） | 3,870 （394） | 6,750 （688） | 10,900 （1,110） | 15,400 （1,580） | 28,100 （2,870） | 44,600 （4,550） | 64,800 （6,610） | |
| 面圧 N/mm2 （kgf/mm2） | フランジソケット | 175 （178） | 238 （243） | 247 （252） | 276 （282） | 271 （276） | 280 （285） | 347 （354） |
| 六角穴付きポルト | 348 （355） | 384 （392） | 405 （413） | 441 （450） | 505 （515） | 498 （508） | 720 （734） | |
備考：上表のボルト穴径（dh）は、JIS B 1001（ボルト穴径及座ぐり径）のボルト穴径2級による
機械的性質と最大締付けトルク（強度区分12.9 防錆油塗布）
（注）K：トルク係数
| 呼び | ねじ有効断面積 mm2 | 最小極限引張力 N（kgf） | 降伏荷重 N（kgf） | 許容最大軸力 N（kgf） | 最大締付けトルク（Tf max） （K=0.21） N-m（kgf-m） 1） 2） |
|---|---|---|---|---|---|
| M3 | 5.03 | 6,140（626） | 5,520（563） | 3,870（394） | 2.4（0.25） |
| M4 | 8.78 | 10,700（1,090） | 9,640（983） | 6,750（688） | 5.65（0.58） |
| M5 | 14.2 | 17,300（1,760） | 15,600（1,590） | 10,900（1,110） | 11.5（1.17） |
| M6 | 20.1 | 24,500（2,500） | 22,100（2,250） | 15,400（1,580） | 19.5（1.98） |
| M8 | 36.6 | 44,600（4,550） | 40,200（4,100） | 28,100（2,870） | 47.3（4.82） |
| M10 | 58.0 | 70,800（7,220） | 63,700（6,490） | 44,600（4,550） | 93.6（9.55） |
| M12 | 84.3 | 103,000（10,500） | 92,600（9,440） | 64,800（6,610） | 163（16.6） |
注意
1. 最大締付けトルクは被締付け材質がSS400で仕上面は25S程度、めねじ材質SS400でねじ精度は6g又は2級程度の場合の値です。
2. 被締付け材質、仕上面及びめねじ材質、ねじ精度が異なる場合にはトルク係数が変わりますので別途計算が必要です。
推奨締付けトルク（Tf）
推奨締付けトルク（Tf）は使用工具によって
初期締付け力のバラツキがあるため異なります。
推奨締付けトルク（Tf）＝工具別数値×最大締付けトルク（Tfmax）
工具別数値
| 1） | 手締めのとき | 0.65 Tfmax. |
| 2） | インパクトドライバー又は動力ドライバーのとき | 0.75 Tfmax. |
| 3） | トルクレンチ又はトルク制限付きレンチのとき | 0.85 Tfmax. |
| 4） | トルクレンチのとき | 0.9 Tfmax. |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
361円 ( 397円 ) | 在庫品1日目当日出荷可能 |
361円 ( 397円 ) | 在庫品1日目当日出荷可能 |
380円 ( 418円 ) | 在庫品1日目当日出荷可能 |
380円 ( 418円 ) | 在庫品1日目当日出荷可能 |
380円 ( 418円 ) | 在庫品1日目当日出荷可能 |
359円 ( 395円 ) | 在庫品1日目当日出荷可能 |
353円 ( 388円 ) | 在庫品1日目当日出荷可能 |
397円 ( 437円 ) | 在庫品1日目当日出荷可能 |
346円 ( 381円 ) | 在庫品1日目当日出荷可能 |
380円 ( 418円 ) | 在庫品1日目当日出荷可能 |
346円 ( 381円 ) | 在庫品1日目当日出荷可能 |
346円 ( 381円 ) | 在庫品1日目当日出荷可能 |
388円 ( 427円 ) | 在庫品1日目当日出荷可能 |
388円 ( 427円 ) | 在庫品1日目当日出荷可能 |
353円 ( 388円 ) | 在庫品1日目当日出荷可能 |
366円 ( 403円 ) | 在庫品1日目当日出荷可能 |
340円 ( 374円 ) | 在庫品1日目当日出荷可能 |
413円 ( 454円 ) | 在庫品1日目当日出荷可能 |
361円 ( 397円 ) | 在庫品1日目当日出荷可能 |
351円 ( 386円 ) | 在庫品1日目当日出荷可能 |
386円 ( 425円 ) | 在庫品1日目当日出荷可能 |
386円 ( 425円 ) | 在庫品1日目当日出荷可能 |
351円 ( 386円 ) | 在庫品1日目当日出荷可能 |
386円 ( 425円 ) | 在庫品1日目当日出荷可能 |
386円 ( 425円 ) | 在庫品1日目当日出荷可能 |
351円 ( 386円 ) | 在庫品1日目当日出荷可能 |
397円 ( 437円 ) | 在庫品1日目当日出荷可能 |
368円 ( 405円 ) | 在庫品1日目当日出荷可能 |
404円 ( 444円 ) | 在庫品1日目当日出荷可能 |
376円 ( 414円 ) | 在庫品1日目当日出荷可能 |
425円 ( 468円 ) | 在庫品1日目当日出荷可能 |
301円 ( 331円 ) | 在庫品1日目当日出荷可能 |
368円 ( 405円 ) | 在庫品1日目当日出荷可能 |
361円 ( 397円 ) | 在庫品1日目当日出荷可能 |
361円 ( 397円 ) | 在庫品1日目当日出荷可能 |
369円 ( 406円 ) | 在庫品1日目当日出荷可能 |
361円 ( 397円 ) | 在庫品1日目当日出荷可能 |
361円 ( 397円 ) | 在庫品1日目当日出荷可能 |
361円 ( 397円 ) | 在庫品1日目当日出荷可能 |
361円 ( 397円 ) | 在庫品1日目当日出荷可能 |
404円 ( 444円 ) | 在庫品1日目当日出荷可能 |
376円 ( 414円 ) | 在庫品1日目当日出荷可能 |
376円 ( 414円 ) | 在庫品1日目当日出荷可能 |
389円 ( 428円 ) | 在庫品1日目当日出荷可能 |
387円 ( 426円 ) | 在庫品1日目当日出荷可能 |
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
387円 ( 426円 ) | 在庫品1日目当日出荷可能 |
389円 ( 428円 ) | 在庫品1日目当日出荷可能 |
391円 ( 430円 ) | 在庫品1日目当日出荷可能 |
353円 ( 388円 ) | 在庫品1日目当日出荷可能 |
353円 ( 388円 ) | 在庫品1日目当日出荷可能 |
353円 ( 388円 ) | 在庫品1日目当日出荷可能 |
361円 ( 397円 ) | 在庫品1日目当日出荷可能 |
333円 ( 366円 ) | 在庫品1日目当日出荷可能 |
353円 ( 388円 ) | 在庫品1日目当日出荷可能 |
397円 ( 437円 ) | 在庫品1日目当日出荷可能 |
361円 ( 397円 ) | 在庫品1日目当日出荷可能 |
368円 ( 405円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・座面積が大きいので締付けられる物体座面部の陥没（カッピング現象）が防止出来ます
・座面部はボルト本体と一体成形されているのでスプリングワッシャーのようなヘタリが全くありません
・平滑な座面なので締付けトルクと軸力が安定します
・座面積が大きいので締付け物のキリ穴径（バカ穴）が大きくでき、その結果取付け作業がスムーズになります
・ワッシャー不要に依る部品点数減少効果が大きくなります
・表面処理：三価クロメートの表面処理は、シルバー色となります
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
カタログ
商品担当おすすめ
フランジソケットのレビュー
ディスクプレートの固定
5
5.02019/09/22
通常のキャップボルトだと座面部分が小さく、繰り返し脱着してると座屈してしまい、ワッシャだと脱落など面倒なので、このフラン...もっと読む
2人が参考にしています。
試作品
5
5.02018/04/11
ワッシャ不要で組付けできるので非常に便利。
特に長穴部分の固定で有用性を感じる。
2人が参考にしています。
機器の修理
5
5.02019/10/28
フランジ付きでも一個単位で注文出きるので助かります。修理だと必要な個数も少なく箱単位だと辛いので。
1人が参考にしています。
部品の固定
5
5.02019/09/19
フランジ付なので座面が座屈しにくいので愛用してます。価格もびっくりするほど高くないので助かります。強度も十分だと思います...もっと読む
1人が参考にしています。
自転車ディスクブレーキ固定
5
5.02018/05/19
自転車の部品はアルミが多いのでフランジ付きは固定時に傷めにくくて良いですね。 強度も高いのでディスクブレーキのような高...もっと読む
1人が参考にしています。
