原点センサセット
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
外形図
DG60
DG85
DG130
DG200
製品仕様
種類
| 型番 | センサ出力 | 適用製品 |
|---|---|---|
| PADG-SA | NPN | DG60 |
| PADG-SAY | PNP | |
| PADG-SB | NPN | DG85 DG130 DG200 |
| PADG-SBY | PNP |
製品仕様
| センサ型番 | DG60:EE-SX672A（オムロン製） DG85、DG130、DG200:EE-SX673A（オムロン製） |
|---|---|
| 電源電圧 | DC5～24V±10% リップル（P-P） 10%以下 |
| 消費電流 | 35mA以下 |
| 制御出力 | NPNオープンコレクタ出力 DC5～24V 100mA以下 残留電圧0.8V以下（負荷電流100mA時） |
| 表示灯 | 検出表示（赤色） |
| センサ論理 | ノーマルオープン/ノーマルクローズ（接続により切替可） |
製品仕様
| センサ型番 | DG60:EE-SX672R（オムロン製） DG85、DG130、DG200:EE-SX673R（オムロン製） |
|---|---|
| 電源電圧 | DC5～24V±10% リップル（P-P） 10%以下 |
| 消費電流 | 30mA以下 |
| 制御出力 | PNPオープンコレクタ出力 DC5～24V 50mA以下 残留電圧1.3V以下（負荷電流50mA時） |
| 表示灯 | 検出表示（赤色） |
| センサ論理 | ノーマルオープン/ノーマルクローズ（接続により切替可） |
詳細情報
基本情報
原点出しに必要な部材をすべてセットに！
【特長】
・原点出しを簡単に行うために、フォトマイクロセンサ、ロボットコード付コネクタ、センサ取付金具、遮光板、取付ねじをセットにした原点センサセットをご用意しました。
・原点出しに必要な部品はすべて揃っていますので、センサ取り付けに対する設計、製作、部品調達の手間が省けます。
・また、簡単に取り付けることができますので、すぐにお使いいただけます

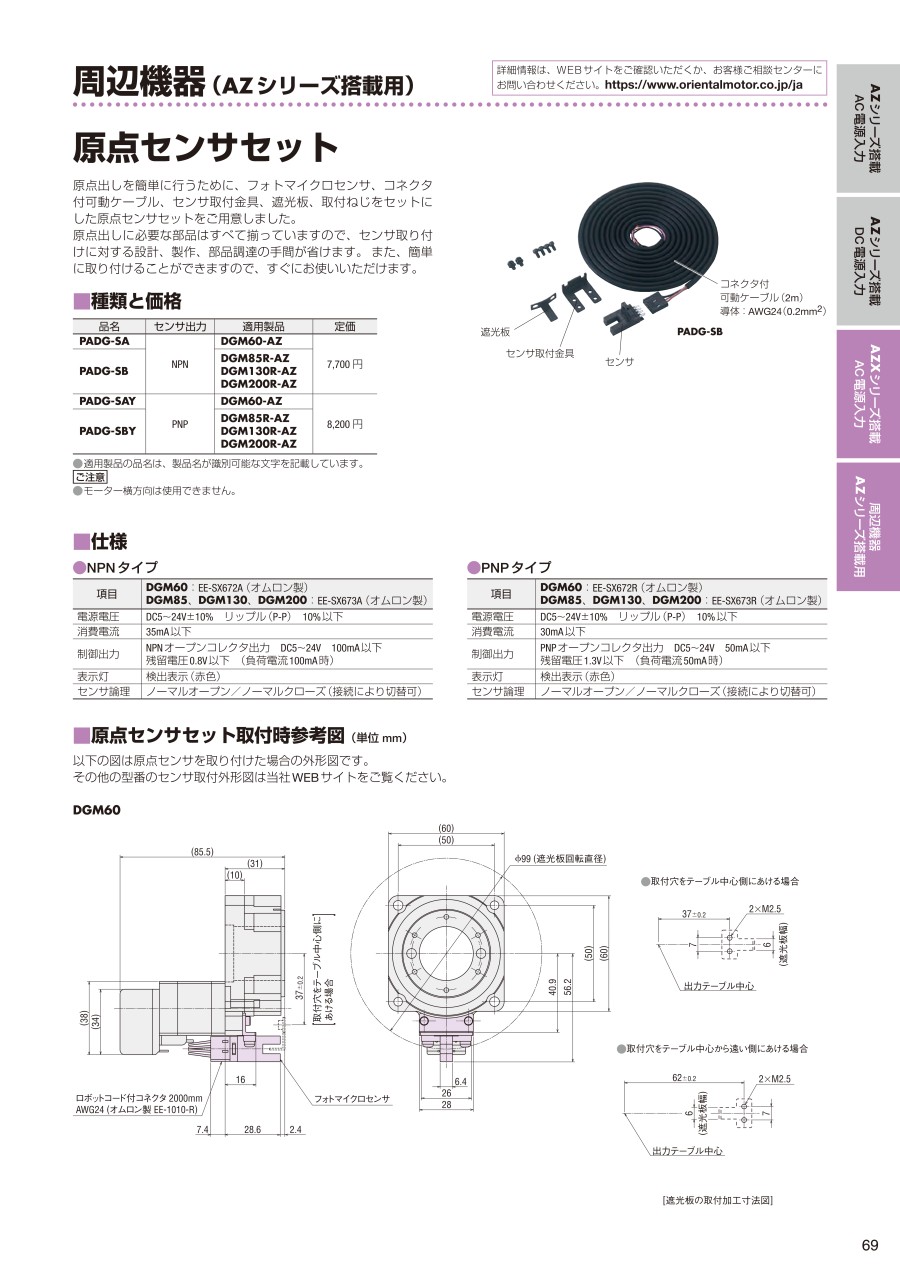

カタログ
原点センサセットのレビュー
交換部品
5
5.02023/06/30
センサーが故障したときに、センサー単体に配線（はんだ）をして対応してきましたが、出来合いのものがあって助かりました。
今...もっと読む
0人が参考にしています。
