メカニカル部品技術窓口

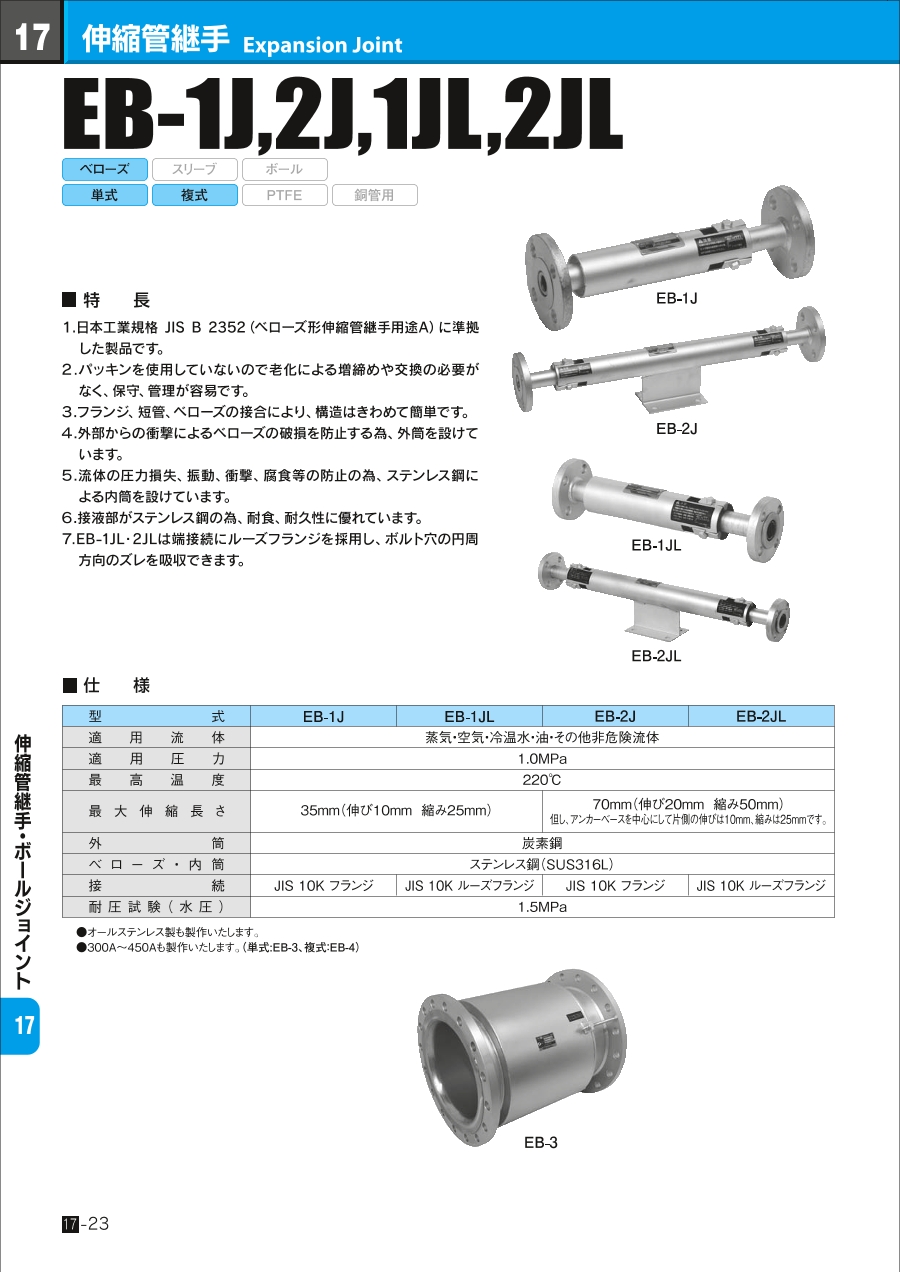

伸縮管継手 EB-1Jシリーズ
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 通常単価(税別)
- 31,140円～263,736円特別価格
- 税込単価
- 34,254円～290,110円特別価格
【特長】・日本工業規格 JIS B2352（ベローズ形伸縮管継手用途A）に準拠...
詳細情報を確認する- 継手種類
- べローズ形
- 使用流体
- 蒸気 / 水 / 油 / 空気
- 接続部種類
- フランジ
- 接液部材質
- ステンレス(SUS316)
- 接続部材質
- 炭素鋼
- 最高使用圧力 (MPa)
- 0.98
- 接続フランジ
- JIS 10K フランジ
未確定：候補が12型番あります。
商品情報
外形図
製品仕様
| 型式 | EB-1J |
|---|---|
| 適用流体 | 蒸気・空気・冷温水・油・その他非危険流体 |
| 適用圧力 | 1.0MPa |
| 最高温度 | 220℃ |
| 最大伸縮長さ | 35mm（伸び10mm 縮み25mm） |
| 外筒 | 炭素鋼 |
| ベローズ・内筒 | ステンレス鋼（SUS316L） |
| 接続 | JIS 10K フランジ |
| 耐圧試験（水圧） | 1.5MPa |
規格表
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
31,140円28,026円 ( 30,829円 ) | 5日目 |
37,172円 ( 40,889円 ) | 5日目 |
37,412円33,670円 ( 37,037円 ) | 5日目 |
47,366円 ( 52,103円 ) | 5日目 |
48,822円43,939円 ( 48,333円 ) | 11日目 |
59,050円53,145円 ( 58,460円 ) | 5日目 |
74,305円66,874円 ( 73,561円 ) | 5日目 |
101,292円91,162円 ( 100,278円 ) | 5日目 |
121,692円109,522円 ( 120,474円 ) | 5日目 |
169,297円152,367円 ( 167,604円 ) | 5日目 |
251,660円226,494円 ( 249,143円 ) | 5日目 |
263,736円237,362円 ( 261,098円 ) | 5日目 |
詳細情報
基本情報
【特長】
・日本工業規格 JIS B2352（ベローズ形伸縮管継手用途A）に準拠した製品です。
・パッキンを使用していないので老化による増締めや交換の必要がなく、保守、管理が容易です。
・フランジ、短管、ベローズの接合により、構造は極めて簡単です。
・外部からの衝撃によるベローズの破損を防止するため、外筒を設けています。
・流体の圧力損失、振動、衝撃、腐食等の防止のため、ステンレス鋼による内筒を設けています。
・接液部がステンレス鋼のため、耐食、耐久性に優れています。
