メカニカル部品技術窓口
伸縮管継手 EB-12シリーズ
- 通常単価(税別)
- 107,483円
- 税込単価
- 118,231円
【特長】・内部圧力に対する補強とベローズの伸縮を均一にするため、コントロールリ...
詳細情報を確認する- 継手種類
- べローズ形
- 使用流体
- 蒸気 / 水 / 油 / 空気
- 接続部種類
- フランジ
- 接液部材質
- ステンレス(SUS316)
- 接続部材質
- 炭素鋼
- 最高使用圧力 (MPa)
- 2.0
- 接続フランジ
- JIS 20K RFフランジ
EB-12-25Aの仕様・寸法情報
継手種類
べローズ形
使用流体
蒸気 / 水 / 油 / 空気
接続部種類
フランジ
接液部材質
ステンレス(SUS316)
接続部材質
[スチール] 炭素鋼
呼び径 B呼称(A呼称)
1B(25A)
最高使用圧力(MPa)
2.0
接続フランジ
JIS 20K RFフランジ
商品情報

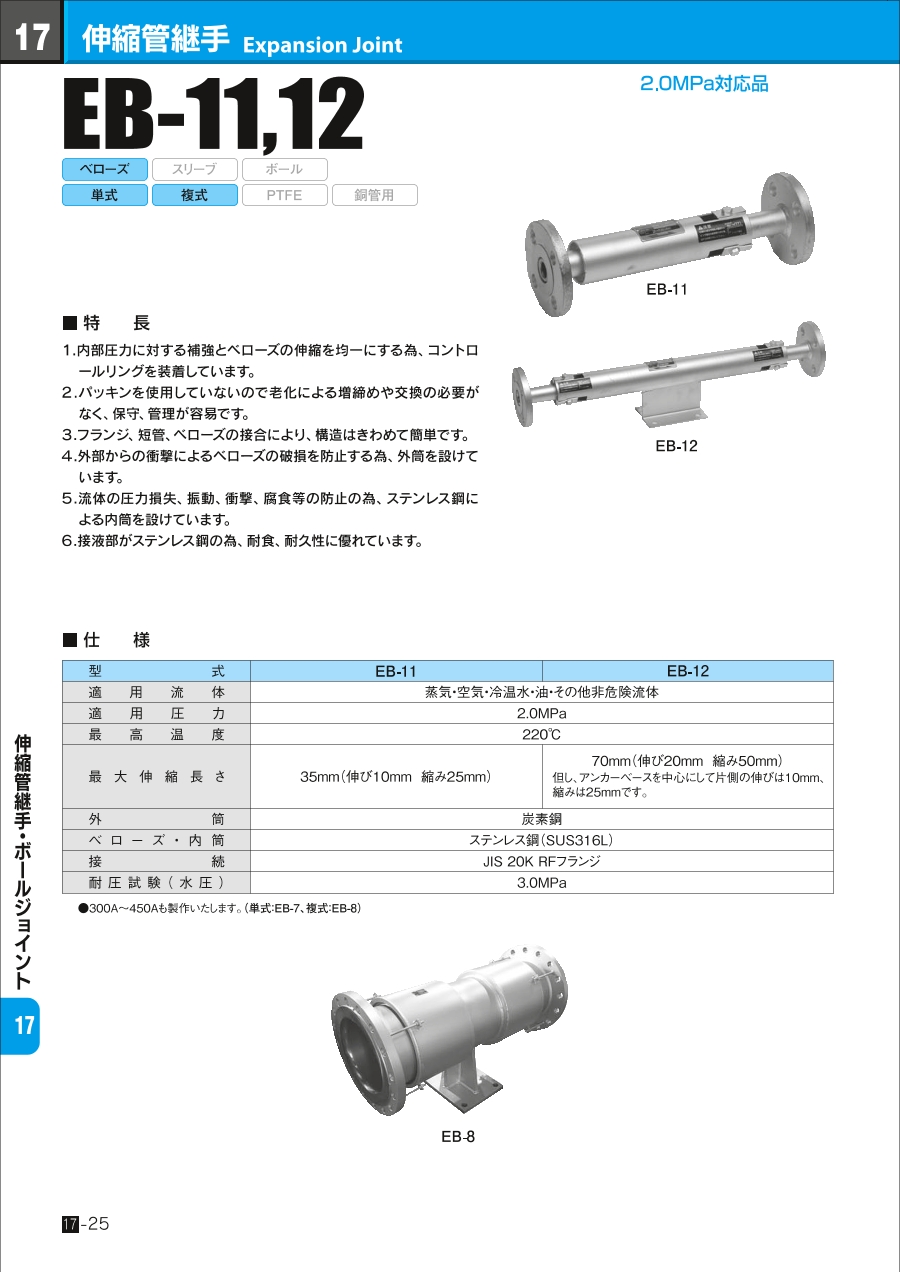

外形図
製品仕様
| 型番 | EB-12 |
|---|---|
| 適用流体 | 蒸気・空気・冷温水・油・その他非危険流体 |
| 適用圧力 | 2.0MPa |
| 最高温度 | 220℃ |
| 最大伸縮長さ | 70mm（伸び20mm 縮み50mm） 但し、アンカーベースを中心にして片側の伸びは10mm、縮みは25mmです。 |
| 外筒 | 炭素鋼 |
| ベローズ・内筒 | ステンレス鋼（SUS316L） |
| 接続 | JIS 20K RFフランジ |
| 耐圧試験（水圧） | 3.0MPa |
規格表
詳細情報
基本情報
【特長】
・内部圧力に対する補強とベローズの伸縮を均一にするため、コントロールリングを装着しています。
・フランジ・短管・ベローズの接合により、構造は極めて簡単で、保守管理が容易です。
・パッキンを使用していないので老化による増締めや交換の必要がなく、保守、管理が容易です。
・外部からの衝撃によるベローズの破損を防止するため、外筒を設けています。
・流体の圧力損失、振動、衝撃、腐食等の防止のため、ステンレス鋼による内筒を設けています。
・接液部がステンレス鋼のため、耐食べ、耐久性にすぐれています。
伸縮管継手 EB-12シリーズの型番EB-12-25Aのページです。
型番EB-12-25Aに関する仕様情報を記載しております。
