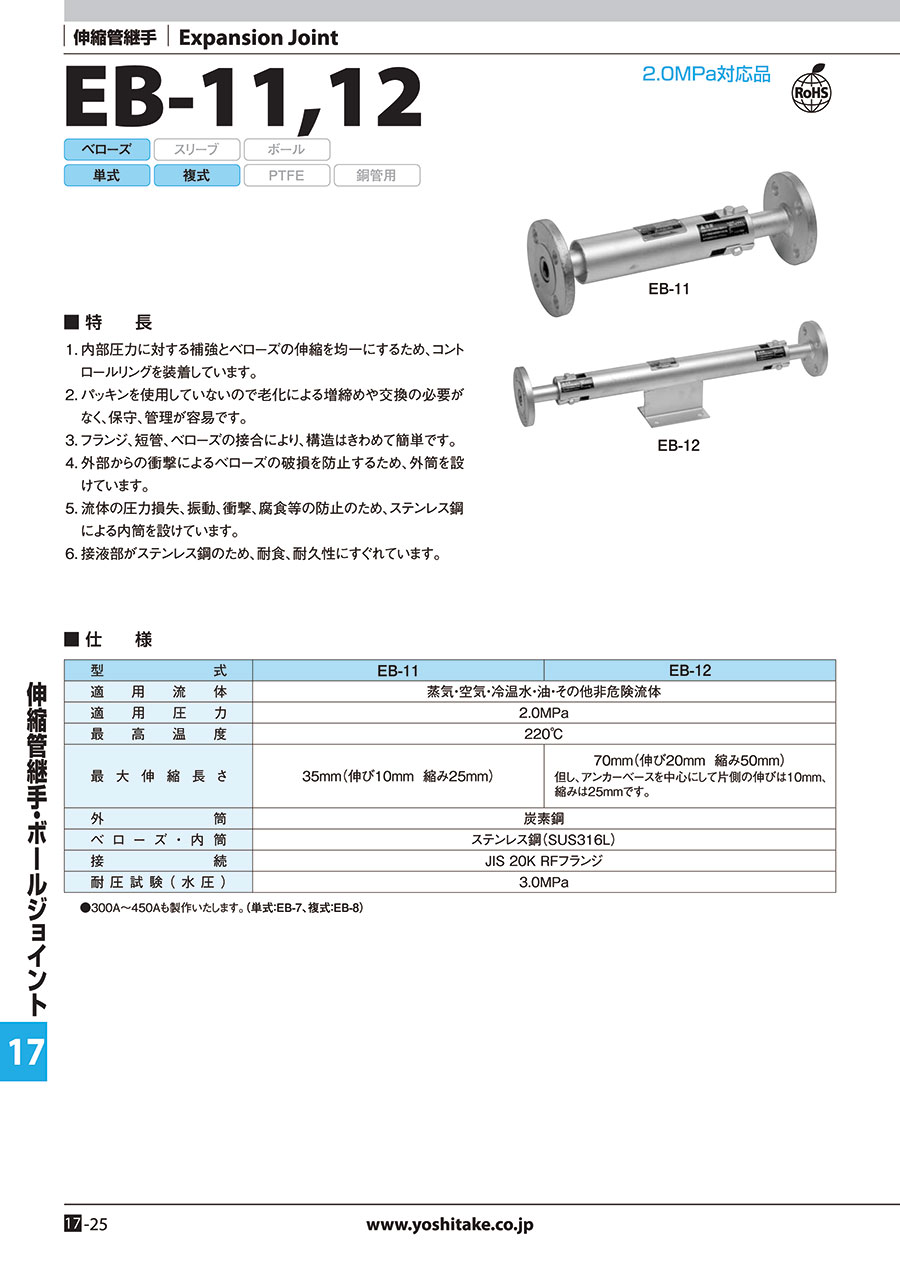

伸縮管継手 EB-11シリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 73,387円～351,416円特別価格
- 税込単価
- 80,726円～386,558円特別価格
【特長】・内部圧力に対する補強とベローズの伸縮を均一にするため、コントロールリ...
詳細情報を確認する- 継手種類
- べローズ形
- 使用流体
- 蒸気 / 水 / 油 / 空気
- 接続部種類
- フランジ
- 接液部材質
- ステンレス(SUS316)
- 接続部材質
- 炭素鋼
- 最高使用圧力 (MPa)
- 2.0
- 接続フランジ
- JIS 20K RFフランジ
未確定：候補が10型番あります。
商品情報
外形図
製品仕様
| 型番 | EB-11 |
|---|---|
| 適用流体 | 蒸気・空気・冷温水・油・その他非危険流体 |
| 適用圧力 | 2.0MPa |
| 最高温度 | 220℃ |
| 最大伸縮長さ | 35mm（伸び10mm 縮み25mm） |
| 外筒 | 炭素鋼 |
| ベローズ・内筒 | ステンレス鋼（SUS316L） |
| 接続 | JIS 20K RFフランジ |
| 耐圧試験（水圧） | 3.0MPa |
規格表
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
73,387円66,048円 ( 72,653円 ) | 5日目 |
77,866円70,079円 ( 77,087円 ) | 5日目 |
83,142円74,827円 ( 82,310円 ) | 5日目 |
89,954円80,958円 ( 89,054円 ) | 5日目 |
110,350円99,315円 ( 109,247円 ) | 5日目 |
131,517円118,365円 ( 130,202円 ) | 5日目 |
163,236円146,912円 ( 161,603円 ) | 5日目 |
205,563円185,006円 ( 203,507円 ) | 5日目 |
292,520円263,268円 ( 289,595円 ) | 5日目 |
351,416円316,274円 ( 347,901円 ) | 5日目 |
詳細情報
基本情報
【特長】
・内部圧力に対する補強とベローズの伸縮を均一にするため、コントロールリングを装着しています。
・フランジ・短管・ベローズの接合により、構造は極めて簡単で、保守管理が容易です。
・パッキンを使用していないので老化による増締めや交換の必要がなく、保守、管理が容易です。
・外部からの衝撃によるベローズの破損を防止するため、外筒を設けています。
・流体の圧力損失、振動、衝撃、腐食等の防止のため、ステンレス鋼による内筒を設けています。
・接液部がステンレス鋼のため、耐食べ、耐久性にすぐれています。
