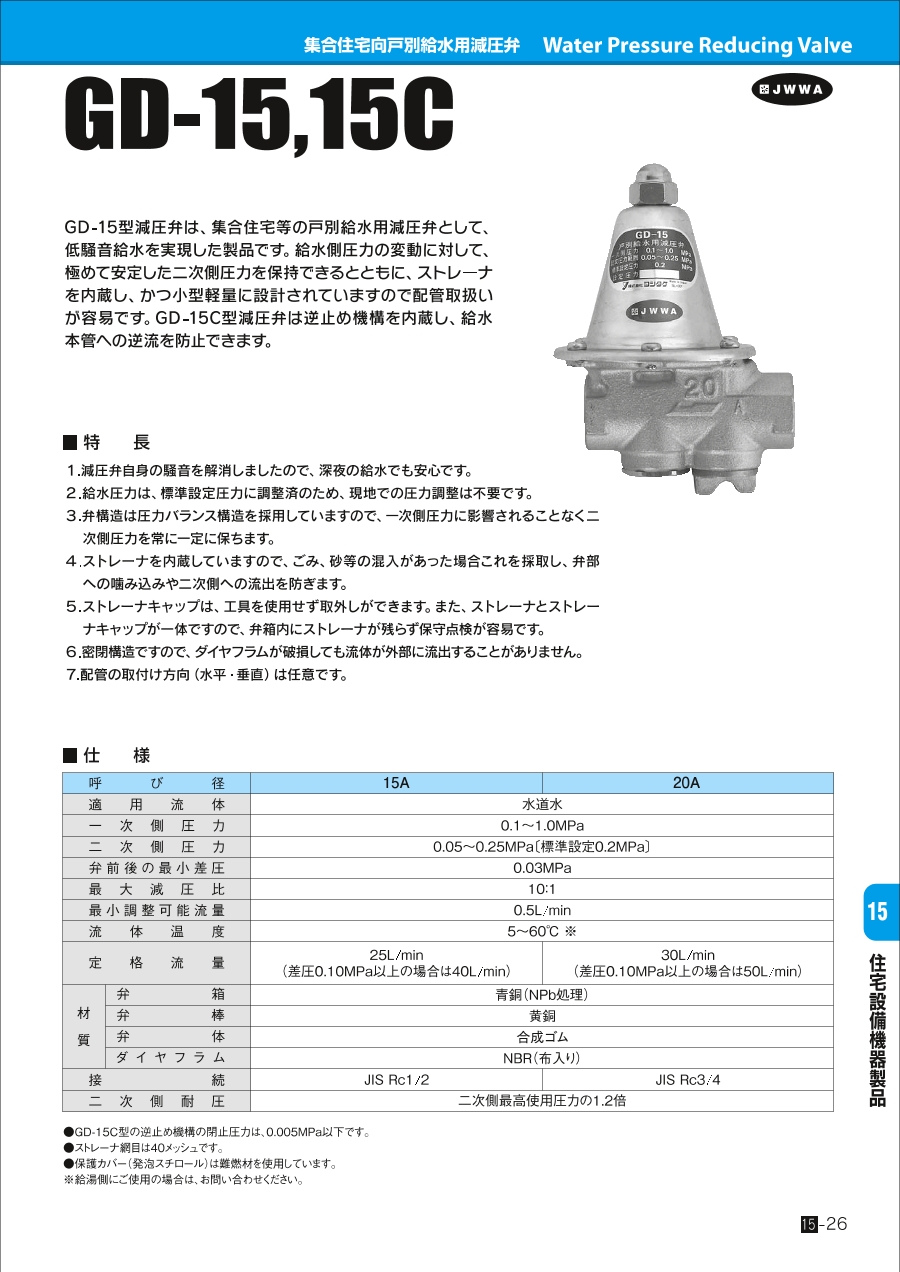

集合住宅向戸別給水用減圧弁 GD-15シリーズ

外形図

本体寸法

※GD-15C型は逆止め弁が付きます。

保護カバー寸法

製品仕様

• GD-15C型の逆止め機構の閉止圧力は0.005MPa以下です。
• ストレーナ網目は40メッシュです。
• 保護カバー（発泡スチロール）難燃材を使用しています。

規格表

使用例

配管図例

圧力調整方法

減圧弁の調整方法を間違えますと、ハンチング・ウォーターハンマー等を起こしたり、要部を著しく損傷したりする恐れがありますので、調整する場合は、必ず下記の順序にて行ってください。

1.一次側止弁をゆっくりと全開にして二次側止弁は、流体が僅かに流れるように少し開きます。
2.キャップを外し、二次側の圧力計を見ながら調節ねじを回転させます。調節ねじを反時計方向（左回転）に回すと二次側圧力が上がります。時計方向（右回転）に回すと二次側圧力が下がります。
3.二次側止弁をゆっくりと全開にします。
4.調整完了後、キャップを締めてください。

性能・試験情報

騒音特性線図

※共試弁からマイクロホンまでの距離15cm
※暗騒音：35dB［A］

注意・禁止事項

注意・禁止事項

• 本体の矢印と流れ方向が一致するように配管してください。
• 配管の取付け方向（水平・垂直）は任意です。
• 減圧弁前後にユニオン継手を使用しますと、保守・点検が便利です。
• 配管内のごみ、砂等の異物をよく除去してから取付けてください。
• 設定圧力は、標準設定圧力に調整済ですので、必要のない限り調節ねじに触れないでください。設定圧力を変更する場合は、ラベルに表示してある範囲内で調整してください。
• ストレーナに、ごみ、砂等の異物がたまると、水の出が悪くなりますので、定期的に掃除してください。特に設置当初は配管工事中に混入した異物がたまりやすいので、給水開始後早めに一度点検してください。
• ストレーナ点検の際には、50mm（GD-15C型は55mm）以上のスペースが必要です。
• 塩化ビニル管類用の接着剤が弁内に流入しますと、合成ゴムが侵されることがありますので、施工の際には十分ご注意ください。
• 製品の二次側は、青銅製又はステンレス製ニップルでの配管を推奨いたします。鋼管（ライニング鋼管等）で配管しますと、鋼管端面の腐食が年々増加し、製品の二次側検出部を塞ぎ、水が流れにくくなる恐れがあります。
