ヨシタケ

減圧弁（冷温水用） GD-26-NEシリーズ

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 44,719円～128,999円

税込単価: 49,191円～141,899円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

【特長】・接液部に耐食性材料を使用していますので赤水などの心配はありません。・...

調整弁/安全弁種類
減圧弁
使用流体
水
減圧弁形式
直動式ダイヤフラム
最高適用圧力【区分】 (MPa)
0.11～1
最高流体温度 (℃)
90
接続種類
同径接続
供給側ねじ接続種類
Rc
制御側ねじ接続種類
Rc
最高適用圧力詳細
1.0MPa
一次側圧力 (MPa)
1.0以下

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

型式		GD-26-NE
呼び径		15A～50A
適用流体		冷温水
一次側圧力		1.0MPa以下
二次側圧力	A	0.05～0.35MPa
二次側圧力	B	0.30～0.70MPa
最小差圧		0.05MPa
最大減圧比		10:1
流体温度		90℃
材質	弁箱	青銅（NPb処理）
	弁座	青銅（NPb処理）
	弁体ディスク	FKM
	ダイヤフラム	EPDM
接続		JIS Rc

15A～50Aはストレーナ（40メッシュ）内蔵です。
圧力計接続口径はJIS Rc1/8です。（40φ、0.5MPa用、1.0MPa用）

規格表

型番リスト

表示件数

型番

供給側配管ねじの呼び B呼称(A呼称)

制御側配管ねじの呼び B呼称(A呼称)

二次側圧力

(MPa)

トラスココード

最小発注数量

1/2B(15A)	1/2B(15A)	0.05～0.35	431-4816	1個
3/4B(20A)	3/4B(20A)	0.05～0.35	431-4824	1個
1B(25A)	1B(25A)	0.05～0.35	431-4832	1個
1 1/4B(32A)	1 1/4B(32A)	0.05～0.35	431-4841	1個
1 1/2B(40A)	1 1/2B(40A)	0.05～0.35	431-4859	1個
2B(50A)	2B(50A)	0.05～0.35	431-4867	1個
1/2B(15A)	1/2B(15A)	0.30～0.70	802-1272	1個
1B(25A)	1B(25A)	0.30～0.70	802-1274	1個
1 1/2B(40A)	1 1/2B(40A)	0.30～0.70	802-1276	1個
2B(50A)	2B(50A)	0.30～0.70	802-1277	1個

通常単価(税別) (税込単価)	通常出荷日

44,719円 ( 49,191円 )	6日目
46,613円 ( 51,274円 )	8日目
52,486円 ( 57,735円 )	12日目
77,176円 ( 84,894円 )	2日目
107,733円 ( 118,506円 )	8日目
128,999円 ( 141,899円 )	在庫品1日目当日出荷可能
46,794円 ( 51,473円 )	5日目
45,446円 ( 49,991円 )	15日目
70,860円 ( 77,946円 )	5日目
84,921円 ( 93,413円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・接液部に耐食性材料を使用していますので赤水などの心配はありません。
・水道水や温水に対する耐塩素性に優れています。
・弁構造は圧力バランス構造を採用していますので、一次側圧力に影響されることなく二次側圧力を一定に保ちます。
・密閉構造ですので、ダイヤフラムが破損しても外部に流出することがありません。
・上部側一方向からの分解で内部点検が出来ますので保守・点検が容易です。
・配管の取付け方向は水平・垂直任意です。（但し、125A以上は水平方向のみとなります。）

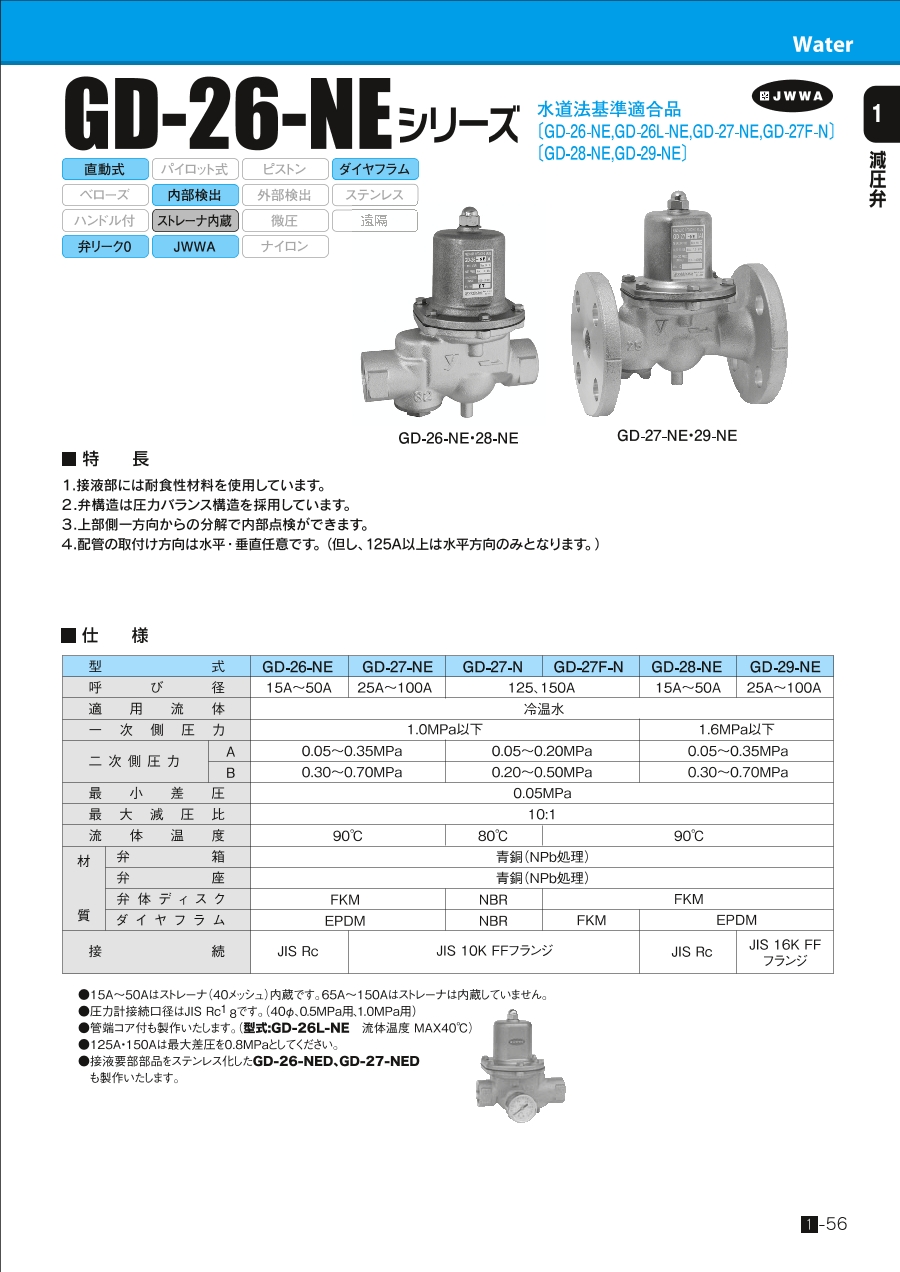

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
