減圧弁（冷温水用） GD-24GS/GD-24GS-Nシリーズ

カタログ |

一部SALE 2026/01/31まで
一部当日出荷可能

通常単価(税別): 41,664円～161,405円特別価格

税込単価: 45,830円～177,546円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

【特長】・直動式減圧弁の吊り金タイプなので、弁駆動部には、Oリング等の摺動部が...

調整弁/安全弁種類
減圧弁
使用流体
水
減圧弁形式
直動式ダイヤフラム
最高流体温度 (℃)
80
接続種類
同径接続
供給側ねじ接続種類
Rc
制御側ねじ接続種類
Rc

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が11型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

型式		GD-24GS	GD-24GS-N
適用流体		冷温水	水道水
一次側圧力		0.2～1.6MPa	0.2～1.0MPa
二次側圧力		0.05～0.55MPa
最小差圧		0.05MPa
最大減圧比		10:1
流体温度		※ 5～80℃
材質	弁箱	青銅	青銅（NPb処理）
	弁体	ウレタンゴム
	弁座	ステンレス鋼
	ダイヤフラム	NBR
接続		JIS Rc

GD-24GS：減圧弁（GD-24）・圧力計・ストレーナ（SY-24）のセット品。
GD-24GS-N：減圧弁（GD-24G-N）・圧力計・ストレーナ（SY-24-N）のセット品。
（圧力計とストレーナが同封されていますので、現地で配管施工時に減圧弁本体へ組み付けてください。）
圧力計口径はJIS Rc1/8です。（40φ、1.0MPa用）
圧力計の精度は±3.0%F.Sです。

※70℃以上での連続使用は避けてください。

※大容量の減圧弁が必要ときは、並列に配管してご使用ください。

40A×2台＝65A
50A×2台＝80A
50A×3台＝100A

規格表

寸法及び質量

選定サポート情報

（注）
1.上図の線図はGD-24型減圧弁単品の流量特性です。
2.配管内の流速は音の発生、耐久性を考えますと2m/s以内が理想的です。

性能・試験情報

流量特性線図

圧力特定線図

一次側圧力0.6MPaのときに二次側圧力を0.2MPaに設定し、一次側圧力を0.2～1.6MPaに変化させた時の二次側設定圧力の変動を示します。

型番リスト

表示件数

型番

最高適用圧力【区分】

(MPa)

本体材質

供給側配管ねじの呼び B呼称(A呼称)

制御側配管ねじの呼び B呼称(A呼称)

最高適用圧力詳細

一次側圧力

(MPa)

トラスココード

最小発注数量

1.01～2	[青銅] 青銅	3/4B(20A)	3/4B(20A)	1.6MPa	0.2～1.6	382-2907	1個
1.01～2	[青銅] 青銅	1B(25A)	1B(25A)	1.6MPa	0.2～1.6	382-2915	1個
1.01～2	[青銅] 青銅	1 1/4B(32A)	1 1/4B(32A)	1.6MPa	0.2～1.6	382-2923	1個
1.01～2	[青銅] 青銅	1 1/2B(40A)	1 1/2B(40A)	1.6MPa	0.2～1.6	382-2931	1個
1.01～2	[青銅] 青銅	2B(50A)	2B(50A)	1.6MPa	0.2～1.6	382-2940	1個
0.11～1	[青銅] 青銅(NPb処理)	1/2B(15A)	1/2B(15A)	1.0MPa	0.2～1.0	-	1個
0.11～1	[青銅] 青銅(NPb処理)	3/4B(20A)	3/4B(20A)	1.0MPa	0.2～1.0	-	1個
0.11～1	[青銅] 青銅(NPb処理)	1B(25A)	1B(25A)	1.0MPa	0.2～1.0	-	1個
0.11～1	[青銅] 青銅(NPb処理)	1 1/4B(32A)	1 1/4B(32A)	1.0MPa	0.2～1.0	-	1個
0.11～1	[青銅] 青銅(NPb処理)	1 1/2B(40A)	1 1/2B(40A)	1.0MPa	0.2～1.0	-	1個
0.11～1	[青銅] 青銅(NPb処理)	2B(50A)	2B(50A)	1.0MPa	0.2～1.0	-	1個

通常単価(税別) (税込単価)	通常出荷日

47,899円 ( 52,689円 )	在庫品1日目当日出荷可能
63,497円 ( 69,847円 )	在庫品1日目当日出荷可能
78,974円 ( 86,871円 )	6日目
126,261円 ( 138,887円 )	在庫品1日目当日出荷可能
148,144円133,329円 ( 146,662円 )	6日目
41,664円 ( 45,830円 )	15日目
54,005円 ( 59,406円 )	5日目
65,772円 ( 72,349円 )	5日目
84,269円75,842円 ( 83,426円 )	5日目
121,635円109,471円 ( 120,418円 )	5日目
161,405円145,264円 ( 159,790円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・直動式減圧弁の吊り金タイプなので、弁駆動部には、Oリング等の摺動部がないため、駆動部の摩耗等によって起こる性能劣化がなく、耐久性に優れています。
・接水部は、耐食性材料を使用していますので、赤水の心配はありません。
・弁座には、ステンレス鋼を使用していますので、摩耗や耐久性に優れています。
・圧力計が付いていますので、特別な部品スペースが不要です。
・密閉構造を採用していますので、万一ダイヤフラムが破損しても外部に流出する事がありません。
・SY-24型ストレーナが、直接取り付きますので、ニップル等の配管機材が不要です。
・SY-24型ストレーナのキャップシールにはOリングを使用していますので、簡単に取り外しができます（標準スクリーン：60メッシュ）。
・配管の取付方向（水平・垂直）は、任意です。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

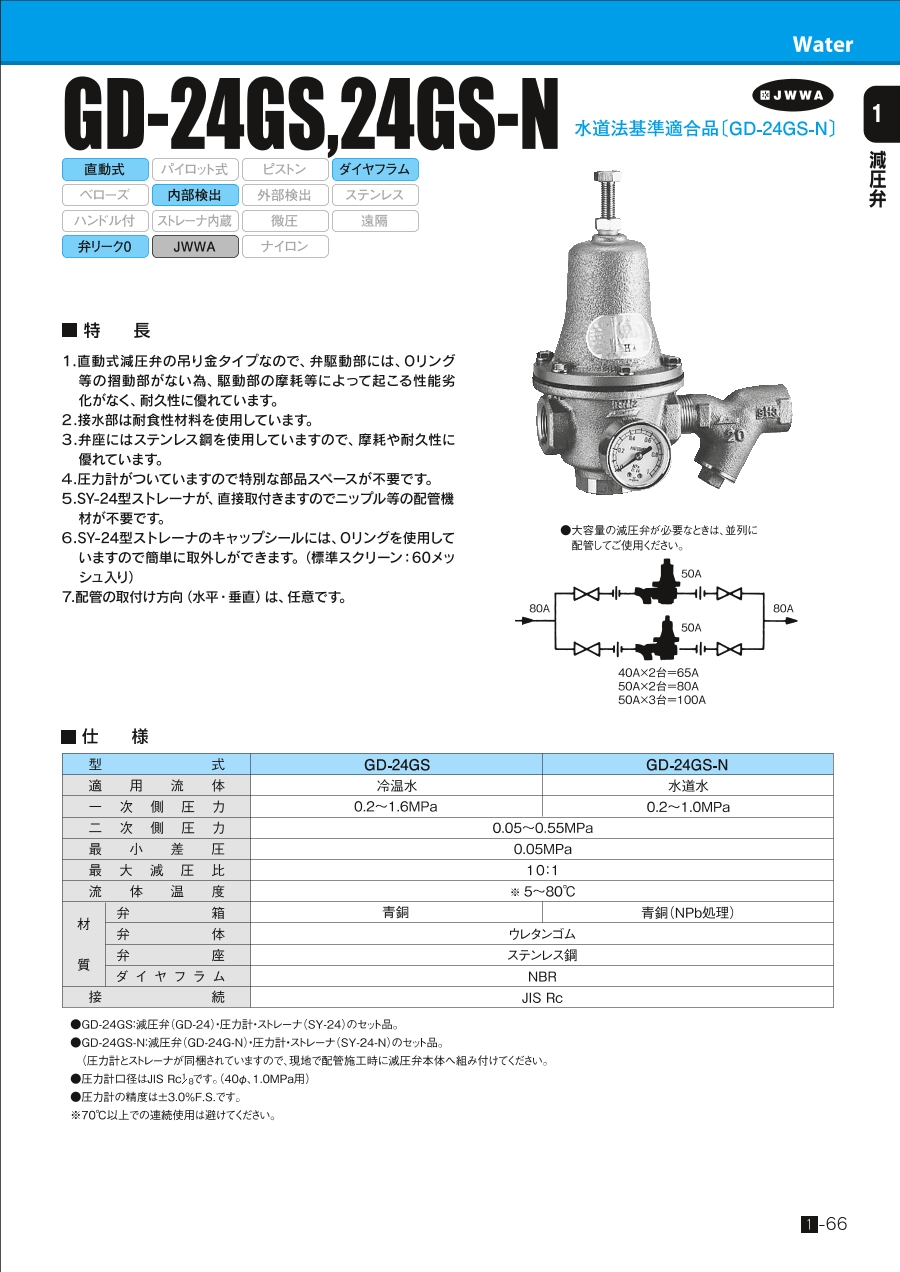

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
