減圧弁（冷温水・油・空気用） GD-200/GD-200Hシリーズ
- 通常単価(税別)
- 96,727円
- 税込単価
- 106,400円
【特長】・弁構造は、圧力バランス構造を採用していますので、一次側圧力に影響され...
詳細情報を確認する- 調整弁/安全弁種類
- 減圧弁
- 使用流体
- 水 / 空気 / 油
- 減圧弁形式
- 直動式ダイヤフラム
- 最高流体温度 (℃)
- 80
- 接続種類
- 同径接続
GD-200-B-32Aの仕様・寸法情報
調整弁/安全弁種類
減圧弁
使用流体
水 / 空気 / 油
減圧弁形式
直動式ダイヤフラム
最高適用圧力【区分】(MPa)
0.11～1
最高流体温度(℃)
80
接続種類
同径接続
供給側 フランジ接続種類
JIS 10Kフランジ
供給側 管フランジの呼び B呼称(A呼称)
1 1/4B(32A)
制御側 フランジ接続種類
JIS 10Kフランジ
制御側 管フランジの呼び B呼称(A呼称)
1 1/4B(32A)
最高適用圧力詳細
1.0MPa
一次側圧力(MPa)
1.0以下
二次側圧力(MPa)
0.26～0.7
-
-
商品情報
外形図
呼び径により部品形状が異なります。

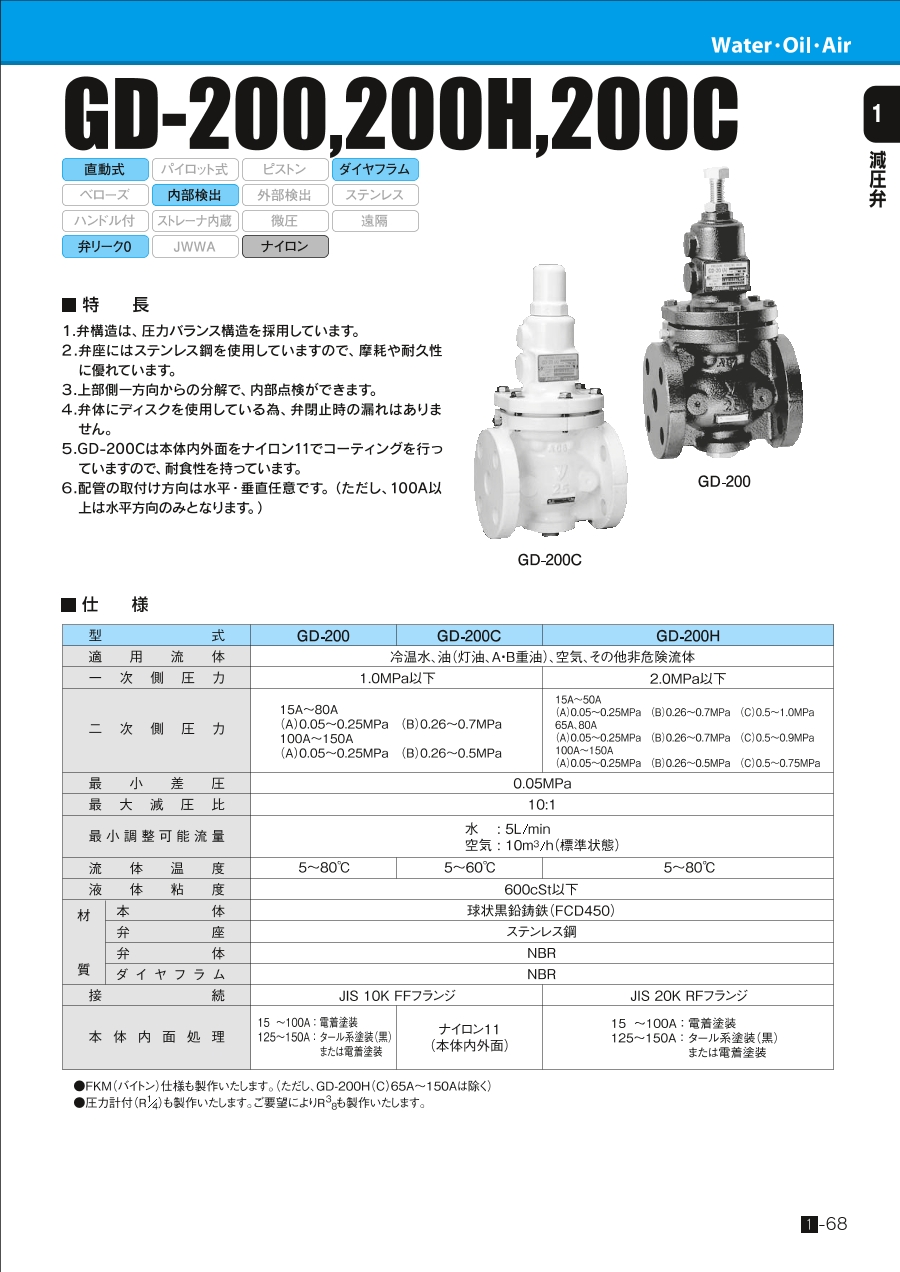

製品仕様
| 型式 | GD-200 | GD-200H | |
|---|---|---|---|
| 適用流体 | 冷温水、油（灯油、A・B重油）、空気、その他非危険流体 | ||
| 一次側圧力 | 1.0MPa以下 | 2.0MPa以下 | |
| 二次側圧力 | 15A～80A （A）0.05～0.25MPa （B）0.26～0.7MPa 100A～150A （A）0.05～0.25MPa （B）0.26～0.5MPa | 15A～50A （A）0.05～0.25MPa （B）0.26～0.7MPa （C）0.5～1.0MPa 65A、80A （A）0.05～0.25MPa （B）0.26～0.7MPa （C）0.5～0.9MPa 100A～150A （A）0.05～0.25MPa （B）0.26～0.5MPa （C）0.5～0.75MPa | |
| 最小差圧 | 0.05MPa | ||
| 最大減圧比 | 10:1 | ||
| 最小調整可能流量 | 水: 5L/min 空気: 10m3/h（標準状態） | ||
| 流体温度 | 5～80℃ | 5～80℃ | |
| 流体粘度 | 600cSt以下 | ||
| 材質 | 本体 | 球状黒鉛鋳鉄（FCD450） | |
| 弁座 | ステンレス鋼 | ||
| 弁体 | NBR | ||
| ダイヤフラム | NBR | ||
| 接続 | JIS 10K FFフランジ | JIS 20K FFフランジ | |
| 本体内面処理 | 15～100A: 電着塗装 125～150A: タール系塗装（黒）または電着塗装 | 15～100A: 電着塗装 125～150A: タール系塗装（黒）または電着塗装 | |
規格表
※（ ）内の数値はGD-200Hの寸法です。
詳細情報
基本情報
【特長】
・弁構造は、圧力バランス構造を採用していますので、一次側圧力に影響されることなく二次側圧力を一定に保ちます。
・弁座にはステンレス鋼を使用していますので、摩耗や耐久性に優れています。
・上部側一方向からの分解で、内部点検が出来ますので、保守点検が容易です。
・弁体にディスクを使用している為、弁閉止時の漏れはありません。
・配管の取付方向は水平・垂直任意です。（ただし、100A以上は水平方向のみとなります）。
