減圧弁（冷温水・空気・ガス用） GD-8Nシリーズ
- 通常単価(税別)
- 151,932円
- 税込単価
- 167,125円
【特長】・流体に接する金属はすべてステンレス鋼（SUS316）の為、耐食、耐久...
詳細情報を確認するGD-8N-15Aの仕様・寸法情報
調整弁/安全弁種類
減圧弁
使用流体
水 / 空気 / ガス
減圧弁形式
直動式ダイヤフラム
最高適用圧力【区分】(MPa)
0.11～1
最高流体温度(℃)
60
接続種類
同径接続
供給側 ねじ接続種類
Rc
供給側 配管ねじの呼び B呼称(A呼称)
1/2B(15A)
制御側 ねじ接続種類
Rc
制御側 配管ねじの呼び B呼称(A呼称)
1/2B(15A)
最高適用圧力詳細
1.0MPa
一次側圧力(MPa)
0.1～1.0
商品情報

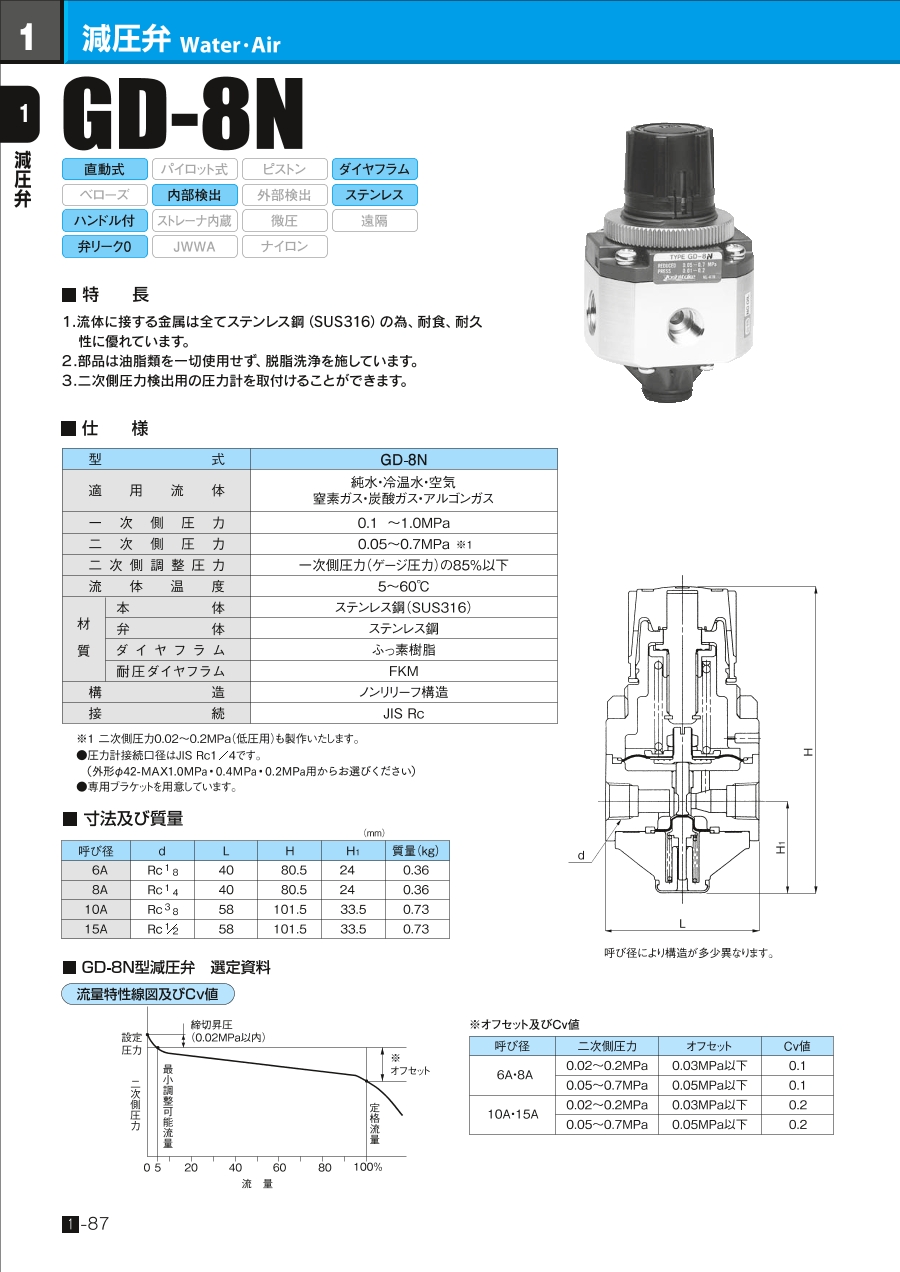

外形図
呼び径により構造が多少異なります。
製品仕様
| 型式 | GD-8N | ||
|---|---|---|---|
| 適用流体 | 純水・冷温水・空気 窒素ガス・炭酸ガス・アルゴンガス | ||
| 一次側圧力 | 0.1～1.0MPa | ||
| 二次側圧力 | 0.05～0.7MPa | ||
| 二次側調整圧力 | 一次側圧力（ゲージ圧力）の85%以下 | ||
| 流体温度 | 5～60℃ | ||
| 材質 | 本体 | ステンレス鋼（SUS316） | |
| 弁体 | ステンレス鋼 | ||
| ダイアフラム | ふっ素樹脂 | ||
| 耐圧ダイヤフラム | FKM | ||
| 構造 | ノンリリーフ構造 | ||
| 接続 | JIS Rc | ||
- 圧力計接続口径はJIS Rc1/4です。
（外形φ42-MAX1.0MPa・0.4MPa・0.2MPa用からお選びください） - 専用ブラケットを用意しています。
規格表
選定サポート情報
流量特性線図及びCv値
※オフセット及びCv値
| 呼び径 | 二次側圧力 | オフセット | Cv値 |
|---|---|---|---|
| 6A・8A | 0.02～0.2MPa | 0.03MPa以下 | 0.1 |
| 0.05～0.7MPa | 0.05MPa以下 | 0.1 | |
| 10A・15A | 0.02～0.2MPa | 0.03MPa以下 | 0.2 |
| 0.05～0.7MPa | 0.05MPa以下 | 0.2 |
詳細情報
基本情報
【特長】
・流体に接する金属はすべてステンレス鋼（SUS316）の為、耐食、耐久性に優れています。
・部品は油脂類を一切使用せず、脱脂洗浄を施しています。
・二次側圧力検出用の圧力計を取付けることができます。
減圧弁（冷温水・空気・ガス用） GD-8Nシリーズの型番GD-8N-15Aのページです。
型番GD-8N-15Aに関する仕様情報を記載しております。
