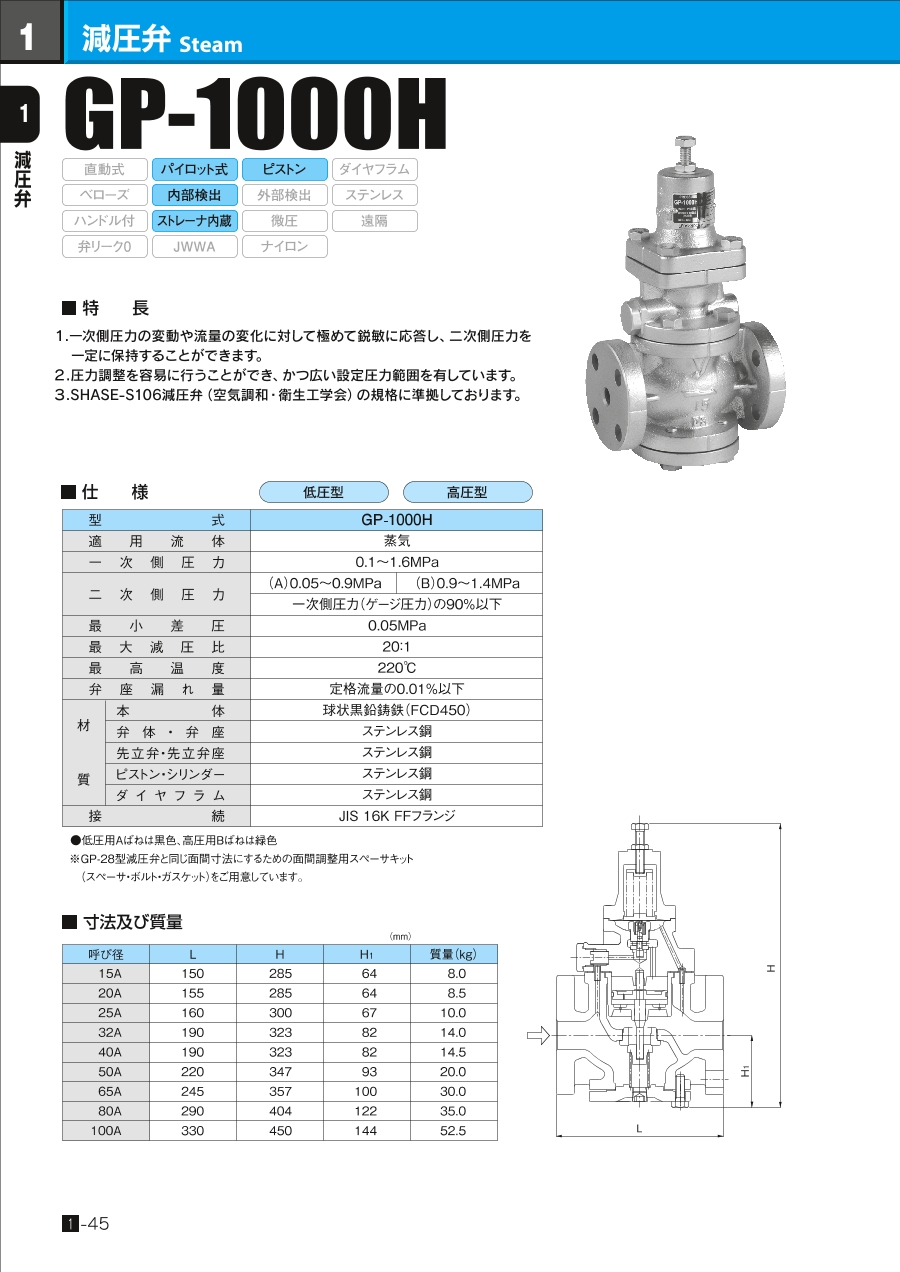

減圧弁（蒸気用） GP-1000Hシリーズ

外形図

製品仕様

• 低圧用Aばねは黒色、高圧用Bばねは緑色

※GP-28型減圧弁と同じ面間寸法にするための面間調整用スペーサキット（スペーサ・ボルト・ガスケット）をご用意しています。

規格表

選定手順・ポイント

GP-1000H型減圧弁仕様選択図

一次側圧力と二次側圧力の交点を求め、その交点が図中（A）の範囲内なら一台の減圧弁で（B）の範囲内ならば二段減圧にて制御ができ、
（C）の範囲では所定の性能を満足しません。

性質性能情報・試験情報

圧力特性線図

一次側圧力1.0MPaの時、二次側圧力を0.1MPaに設定して、一次側圧力を0.3～1.6MPaに変化させた時の二次側圧力の変動値を示します。

流量特性線図

• 締切昇圧: 0.02MPa以内
• オフセット:
  0.03MPa以内
  （設定圧力が0.05MPa～0.1MPa以下の場合）
  0.05MPa以内
  （設定圧力が0.1MPaを超え1.4MPa以下の場合）
