ヨシタケ

空気抜弁 TA-16Lシリーズ

カタログ |

通常単価(税別): 13,640円～15,869円

税込単価: 15,004円～17,456円

通常出荷日：5日目～16日目

【特長】・弁体ディスク・ガスケット及びL型ホース継手（TA-16L）以外の材質は、全てステンレス鋼を使...

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：5 日目

未確定：候補が3型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

	本体・ふたフロート	ステンレス鋼
適用流体		冷温水
適用圧力		0.01～1.0MPa
最高温度		90℃
材質	本体・ふたフロート	ステンレス鋼
	弁体ディスクガスケット	合成ゴム
	弁体ディスクガスケット	合成ゴム
接続	入口	JIS R
接続	出口	φ6（ホース内径）

規格表

性能・試験情報

排気量図表

注意・禁止事項

配管内のスケール・ゴミ等異物をよく除去してから、空気のたまりやすい場所に垂直に取付けてください。
保守・点検のために、空気抜弁の入口に止弁（コック又は、ゲートバルブ）を取付けてください。
配管内のスケール・ゴミ等により漏れる場合がありますから、排気孔には、出口先端部を排水溝に逆流しないように必ず配管してください。
スケール、ゴミ等による漏れ発生時には、止弁をして、弁解により弁体・弁座を掃除してください。

型番リスト

表示件数

型番

TA-16L-15A

TA-16L-20A

TA-16L-25A

供給側配管ねじの呼び B呼称(A呼称)	最小発注数量

1/2B(15A)	1個
3/4B(20A)	1個
1B(25A)	1個

通常単価(税別) (税込単価)	通常出荷日

13,640円 ( 15,004円 )	16日目
15,271円 ( 16,798円 )	5日目
15,869円 ( 17,456円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・弁体ディスク・ガスケット及びL型ホース継手（TA-16L）以外の材質は、全てステンレス鋼を使用しています
・広い作動圧力（0.01～1.0MPa）で安定した排気量が得られます
・コンパクトなため、わずかなスペースで取付けが可能です
・弁体ディスクに合成ゴムを使用していますので、シール性に優れています
【用途】
・建築設備、工場設備、集合住宅

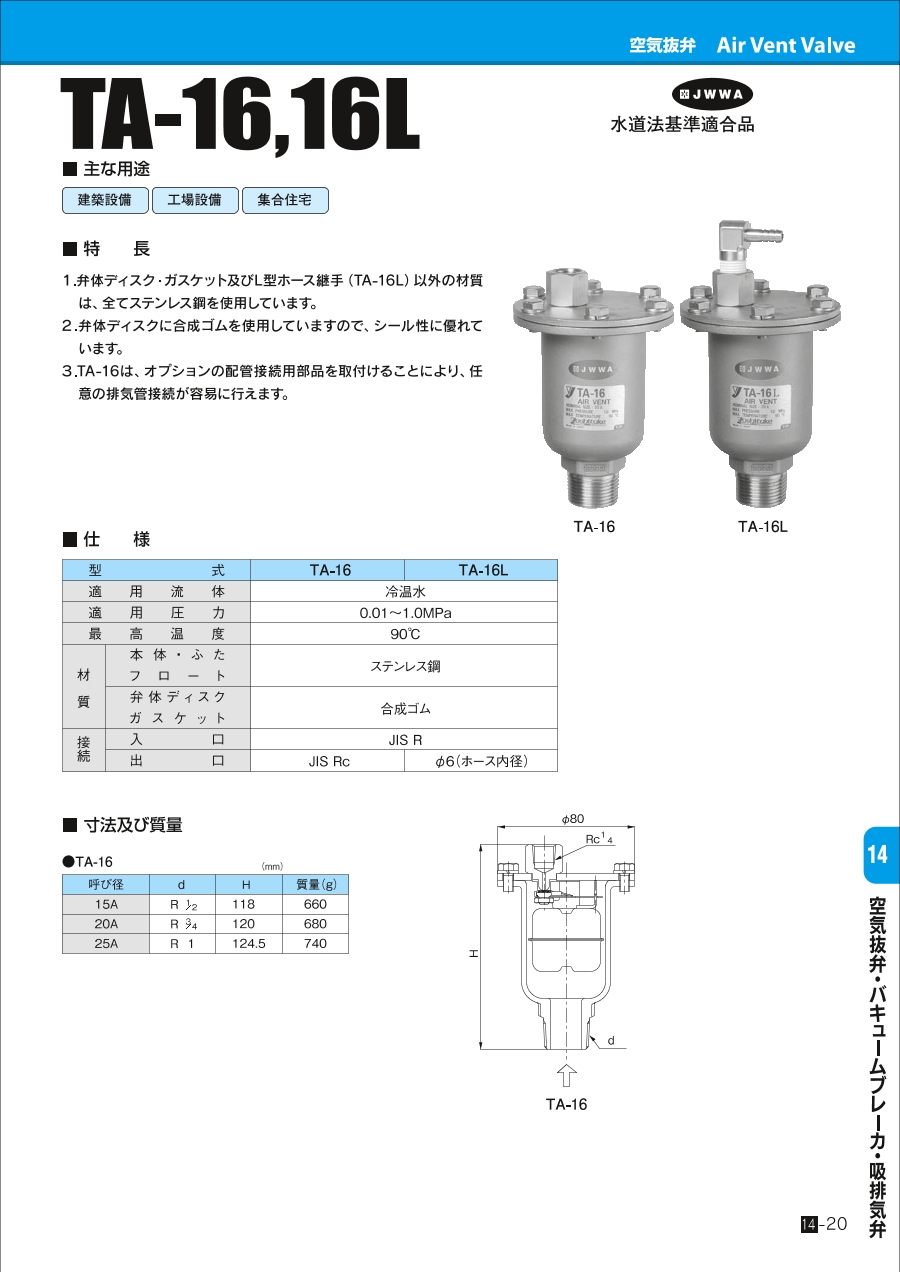

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
