ヨシタケ

安全リリーフ弁 AL-4シリーズ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 94,357円～206,484円特別価格

税込単価: 103,793円～227,132円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

【特長】・主に減圧弁後の安全リリーフ弁、各種圧力容器・計装機器等の安全弁、ポン...

調整弁/安全弁種類
安全弁
使用流体
蒸気
最高適用圧力【区分】 (MPa)
1.01～2
最高流体温度 (℃)
220
接続種類
同径接続
供給側フランジ接続種類
JIS 16Kフランジ
制御側フランジ接続種類
JIS 16Kフランジ
一次側圧力 (MPa)
0.05～1.5
材質(弁体・弁座)
ステンレス鋼

未確定：候補が30型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

構造		密閉形
適用流体		蒸気
適用圧力		0.05～1.5MPa※1
適用温度		220℃
材質	ばね箱	球状黒鉛鋳鉄（FCD450）
材質	弁体・弁座	ステンレス鋼
接続		JIS 10K FFフランジ※2 JIS 16K FFフランジ※2

※1 呼び径150の最高設定圧力は0.8MPaです。（接続JIS 10K FFフランジ）
※2 適用圧力1.0MPaを越える場合はJIS 16K FFフランジとなります。

規格表

型番リスト

表示件数

型番

供給側管フランジの呼び B呼称(A呼称)	制御側管フランジの呼び B呼称(A呼称)	最高適用圧力詳細	最小発注数量

2 1/2B(65A)	2 1/2B(65A)	0.1MPa	1個
3B(80A)	3B(80A)	0.1MPa	1個
4B(100A)	4B(100A)	0.1MPa	1個
2 1/2B(65A)	2 1/2B(65A)	0.2MPa	1個
3B(80A)	3B(80A)	0.2MPa	1個
4B(100A)	4B(100A)	0.2MPa	1個
2 1/2B(65A)	2 1/2B(65A)	0.3MPa	1個
3B(80A)	3B(80A)	0.3MPa	1個
4B(100A)	4B(100A)	0.3MPa	1個
2 1/2B(65A)	2 1/2B(65A)	0.4MPa	1個
3B(80A)	3B(80A)	0.4MPa	1個
4B(100A)	4B(100A)	0.4MPa	1個
2 1/2B(65A)	2 1/2B(65A)	0.5MPa	1個
3B(80A)	3B(80A)	0.5MPa	1個
4B(100A)	4B(100A)	0.5MPa	1個
2 1/2B(65A)	2 1/2B(65A)	0.6MPa	1個
3B(80A)	3B(80A)	0.6MPa	1個
4B(100A)	4B(100A)	0.6MPa	1個
2 1/2B(65A)	2 1/2B(65A)	0.7MPa	1個
3B(80A)	3B(80A)	0.7MPa	1個
4B(100A)	4B(100A)	0.7MPa	1個
2 1/2B(65A)	2 1/2B(65A)	0.8MPa	1個
3B(80A)	3B(80A)	0.8MPa	1個
4B(100A)	4B(100A)	0.8MPa	1個
2 1/2B(65A)	2 1/2B(65A)	0.9MPa	1個
3B(80A)	3B(80A)	0.9MPa	1個
4B(100A)	4B(100A)	0.9MPa	1個
2 1/2B(65A)	2 1/2B(65A)	1MPa	1個
3B(80A)	3B(80A)	1MPa	1個
4B(100A)	4B(100A)	1MPa	1個

通常単価(税別) (税込単価)	通常出荷日

94,357円84,921円 ( 93,413円 )	5日目
125,354円112,818円 ( 124,100円 )	5日目
206,484円185,835円 ( 204,419円 )	5日目
94,357円84,921円 ( 93,413円 )	5日目
125,354円112,818円 ( 124,100円 )	5日目
206,484円185,835円 ( 204,419円 )	5日目
94,357円84,921円 ( 93,413円 )	5日目
122,289円 ( 134,518円 )	5日目
206,484円185,835円 ( 204,419円 )	5日目
94,357円84,921円 ( 93,413円 )	5日目
125,354円112,818円 ( 124,100円 )	5日目
206,484円185,835円 ( 204,419円 )	5日目
94,357円84,921円 ( 93,413円 )	5日目
125,354円112,818円 ( 124,100円 )	5日目
206,484円185,835円 ( 204,419円 )	5日目
94,357円84,921円 ( 93,413円 )	5日目
125,354円112,818円 ( 124,100円 )	5日目
206,484円185,835円 ( 204,419円 )	5日目
94,357円84,921円 ( 93,413円 )	5日目
125,354円112,818円 ( 124,100円 )	5日目
206,484円185,835円 ( 204,419円 )	5日目
94,357円84,921円 ( 93,413円 )	5日目
125,354円112,818円 ( 124,100円 )	5日目
206,484円185,835円 ( 204,419円 )	5日目
94,357円84,921円 ( 93,413円 )	5日目
125,354円112,818円 ( 124,100円 )	5日目
206,484円185,835円 ( 204,419円 )	5日目
94,357円84,921円 ( 93,413円 )	5日目
125,354円112,818円 ( 124,100円 )	5日目
206,484円185,835円 ( 204,419円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・主に減圧弁後の安全リリーフ弁、各種圧力容器・計装機器等の安全弁、ポンプのリリーフ弁に使用されています
・AL-4Tの弁部には、ふっ素樹脂ディスクを使用している為、弁座機密性に優れています

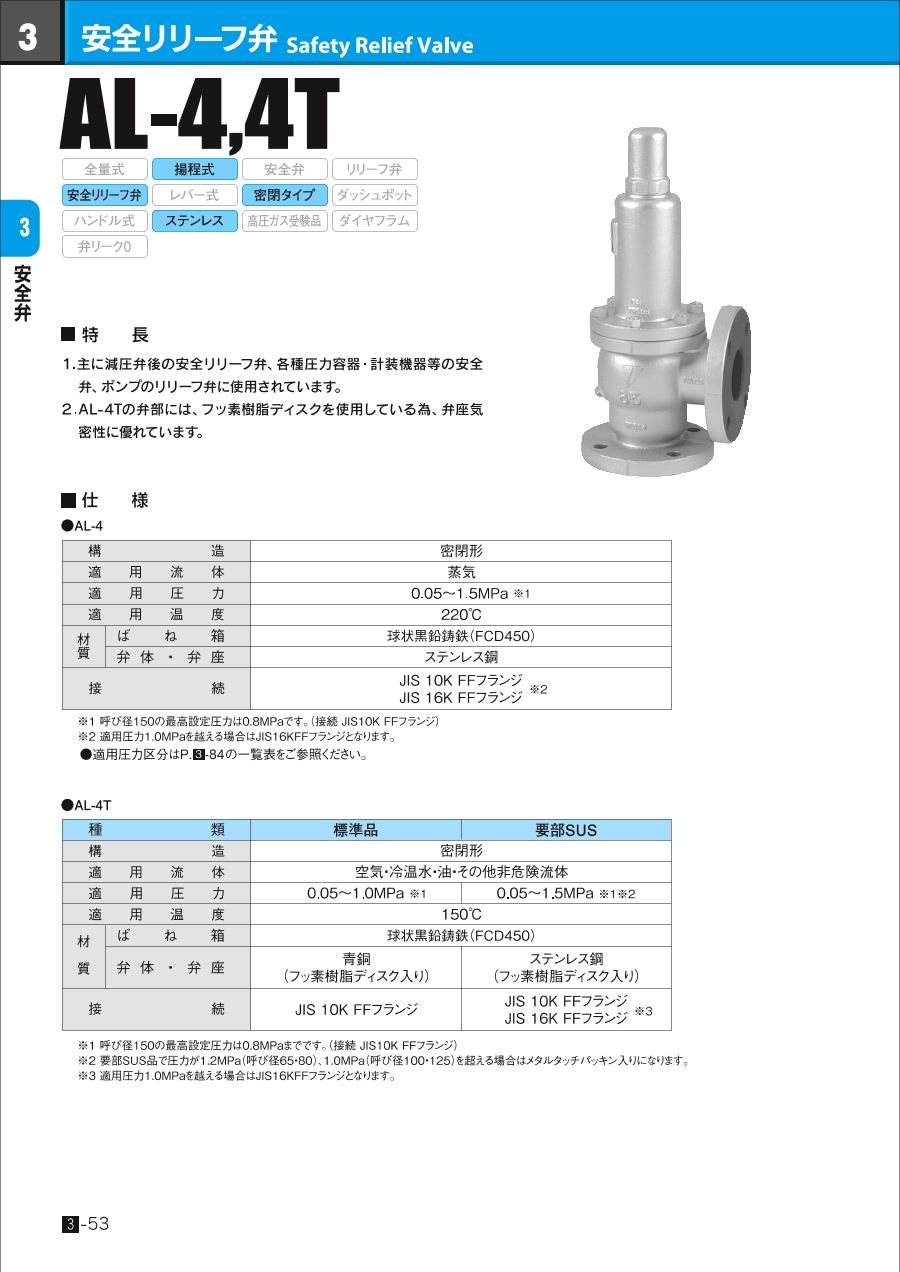

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
