ヨシタケ

安全リリーフ弁 AL-300/AL-301シリーズ

カタログ |

通常単価(税別): 30,443円～80,042円

税込単価: 33,487円～88,046円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：5 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：5 日目～

【特長】・おもに減圧弁後の安全リリーフ弁や小型ボイラー・各種圧力容器・計装機器...

調整弁/安全弁種類
安全弁
使用流体
蒸気
最高流体温度 (℃)
220
接続種類
同径接続

未確定：候補が118型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

型式		AL-300	AL-301
構造		密閉形
適用流体		蒸気
適用圧力		0.05～1.0MPa	0.05～1.6MPa
最高温度		220℃
材質	弁箱	球状黒鉛鋳鉄（FCD450）
	ばね箱	球状黒鉛鋳鉄（FCD450）
	弁体・弁座	青銅	ステンレス鋼
接続		JIS 10K FFフランジ	JIS 10K FFフランジ JIS 16K FFフランジ^※1

※1 適用圧力1.0MPaを超える場合はJIS 16K FFフランジとなります。

適用圧力区分はデジタルカタログP.3-84の一覧表をご参照ください。

規格表

型番リスト

表示件数

型番

最高適用圧力【区分】

(MPa)

供給側フランジ接続種類

供給側管フランジの呼び B呼称(A呼称)

制御側フランジ接続種類

制御側管フランジの呼び B呼称(A呼称)

最高適用圧力詳細

一次側圧力

(MPa)

材質(弁体・弁座)

最小発注数量

0.11～1	JIS 10Kフランジ	1/2B(15A)	JIS 10Kフランジ	1/2B(15A)	0.1MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	3/4B(20A)	JIS 10Kフランジ	3/4B(20A)	0.1MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	1B(25A)	JIS 10Kフランジ	1B(25A)	0.1MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	1 1/4B(32A)	JIS 10Kフランジ	1 1/4B(32A)	0.1MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	1 1/2B(40A)	JIS 10Kフランジ	1 1/2B(40A)	0.1MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	2B(50A)	JIS 10Kフランジ	2B(50A)	0.1MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	1/2B(15A)	JIS 10Kフランジ	1/2B(15A)	0.2MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	1B(25A)	JIS 10Kフランジ	1B(25A)	0.2MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	1 1/4B(32A)	JIS 10Kフランジ	1 1/4B(32A)	0.2MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	1 1/2B(40A)	JIS 10Kフランジ	1 1/2B(40A)	0.2MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	2B(50A)	JIS 10Kフランジ	2B(50A)	0.2MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	1/2B(15A)	JIS 10Kフランジ	1/2B(15A)	0.3MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	3/4B(20A)	JIS 10Kフランジ	3/4B(20A)	0.3MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	1B(25A)	JIS 10Kフランジ	1B(25A)	0.3MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	1 1/4B(32A)	JIS 10Kフランジ	1 1/4B(32A)	0.3MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	1 1/2B(40A)	JIS 10Kフランジ	1 1/2B(40A)	0.3MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	2B(50A)	JIS 10Kフランジ	2B(50A)	0.3MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	1/2B(15A)	JIS 10Kフランジ	1/2B(15A)	0.4MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	3/4B(20A)	JIS 10Kフランジ	3/4B(20A)	0.4MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	1B(25A)	JIS 10Kフランジ	1B(25A)	0.4MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	1 1/4B(32A)	JIS 10Kフランジ	1 1/4B(32A)	0.4MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	1 1/2B(40A)	JIS 10Kフランジ	1 1/2B(40A)	0.4MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	2B(50A)	JIS 10Kフランジ	2B(50A)	0.4MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	1/2B(15A)	JIS 10Kフランジ	1/2B(15A)	0.5MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	3/4B(20A)	JIS 10Kフランジ	3/4B(20A)	0.5MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	1B(25A)	JIS 10Kフランジ	1B(25A)	0.5MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	1 1/4B(32A)	JIS 10Kフランジ	1 1/4B(32A)	0.5MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	2B(50A)	JIS 10Kフランジ	2B(50A)	0.5MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	1/2B(15A)	JIS 10Kフランジ	1/2B(15A)	0.6MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	3/4B(20A)	JIS 10Kフランジ	3/4B(20A)	0.6MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	1B(25A)	JIS 10Kフランジ	1B(25A)	0.6MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	1 1/4B(32A)	JIS 10Kフランジ	1 1/4B(32A)	0.6MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	1 1/2B(40A)	JIS 10Kフランジ	1 1/2B(40A)	0.6MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	2B(50A)	JIS 10Kフランジ	2B(50A)	0.6MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	1/2B(15A)	JIS 10Kフランジ	1/2B(15A)	0.7MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	3/4B(20A)	JIS 10Kフランジ	3/4B(20A)	0.7MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	1B(25A)	JIS 10Kフランジ	1B(25A)	0.7MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	1 1/4B(32A)	JIS 10Kフランジ	1 1/4B(32A)	0.7MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	1 1/2B(40A)	JIS 10Kフランジ	1 1/2B(40A)	0.7MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	2B(50A)	JIS 10Kフランジ	2B(50A)	0.7MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	1/2B(15A)	JIS 10Kフランジ	1/2B(15A)	0.8MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	3/4B(20A)	JIS 10Kフランジ	3/4B(20A)	0.8MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	1B(25A)	JIS 10Kフランジ	1B(25A)	0.8MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	1 1/4B(32A)	JIS 10Kフランジ	1 1/4B(32A)	0.8MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	1 1/2B(40A)	JIS 10Kフランジ	1 1/2B(40A)	0.8MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	2B(50A)	JIS 10Kフランジ	2B(50A)	0.8MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	1/2B(15A)	JIS 10Kフランジ	1/2B(15A)	0.9MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	3/4B(20A)	JIS 10Kフランジ	3/4B(20A)	0.9MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	1B(25A)	JIS 10Kフランジ	1B(25A)	0.9MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	1 1/4B(32A)	JIS 10Kフランジ	1 1/4B(32A)	0.9MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	1 1/2B(40A)	JIS 10Kフランジ	1 1/2B(40A)	0.9MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	2B(50A)	JIS 10Kフランジ	2B(50A)	0.9MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	1/2B(15A)	JIS 10Kフランジ	1/2B(15A)	1MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	3/4B(20A)	JIS 10Kフランジ	3/4B(20A)	1MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	1B(25A)	JIS 10Kフランジ	1B(25A)	1MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	1 1/4B(32A)	JIS 10Kフランジ	1 1/4B(32A)	1MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	1 1/2B(40A)	JIS 10Kフランジ	1 1/2B(40A)	1MPa	0.05～1.0	青銅	1個
0.11～1	JIS 10Kフランジ	2B(50A)	JIS 10Kフランジ	2B(50A)	1MPa	0.05～1.0	青銅	1個
1.01～2	JIS 16Kフランジ	1/2B(15A)	JIS 16Kフランジ	1/2B(15A)	0.1MPa	0.05～1.6	ステンレス鋼	1個
1.01～2	JIS 16Kフランジ	3/4B(20A)	JIS 16Kフランジ	3/4B(20A)	0.1MPa	0.05～1.6	ステンレス鋼	1個

通常単価(税別) (税込単価)	通常出荷日

32,955円 ( 36,251円 )	5日目
31,718円 ( 34,890円 )	5日目
34,806円 ( 38,287円 )	5日目
43,986円 ( 48,385円 )	5日目
45,370円 ( 49,907円 )	5日目
58,175円 ( 63,993円 )	5日目
30,443円 ( 33,487円 )	5日目
34,806円 ( 38,287円 )	5日目
43,986円 ( 48,385円 )	5日目
45,370円 ( 49,907円 )	5日目
58,175円 ( 63,993円 )	5日目
30,443円 ( 33,487円 )	5日目
33,865円 ( 37,252円 )	5日目
34,806円 ( 38,287円 )	5日目
43,986円 ( 48,385円 )	5日目
45,370円 ( 49,907円 )	5日目
58,175円 ( 63,993円 )	5日目
30,443円 ( 33,487円 )	5日目
31,718円 ( 34,890円 )	5日目
34,806円 ( 38,287円 )	5日目
43,986円 ( 48,385円 )	5日目
50,411円 ( 55,452円 )	5日目
58,175円 ( 63,993円 )	5日目
30,443円 ( 33,487円 )	5日目
31,718円 ( 34,890円 )	5日目
34,806円 ( 38,287円 )	5日目
43,986円 ( 48,385円 )	5日目
63,065円 ( 69,372円 )	5日目
32,506円 ( 35,757円 )	5日目
31,718円 ( 34,890円 )	5日目
34,806円 ( 38,287円 )	5日目
43,986円 ( 48,385円 )	5日目
45,370円 ( 49,907円 )	5日目
58,175円 ( 63,993円 )	5日目
30,443円 ( 33,487円 )	5日目
31,718円 ( 34,890円 )	5日目
34,806円 ( 38,287円 )	5日目
43,986円 ( 48,385円 )	5日目
44,396円 ( 48,836円 )	5日目
58,175円 ( 63,993円 )	5日目
30,443円 ( 33,487円 )	5日目
31,718円 ( 34,890円 )	5日目
34,806円 ( 38,287円 )	5日目
43,986円 ( 48,385円 )	5日目
45,370円 ( 49,907円 )	5日目
58,175円 ( 63,993円 )	5日目
30,443円 ( 33,487円 )	5日目
31,718円 ( 34,890円 )	5日目
34,806円 ( 38,287円 )	5日目
43,986円 ( 48,385円 )	5日目
45,370円 ( 49,907円 )	5日目
58,175円 ( 63,993円 )	5日目
30,443円 ( 33,487円 )	5日目
31,718円 ( 34,890円 )	5日目
34,806円 ( 38,287円 )	5日目
43,986円 ( 48,385円 )	5日目
45,370円 ( 49,907円 )	5日目
58,175円 ( 63,993円 )	5日目
37,136円 ( 40,850円 )	5日目
38,030円 ( 41,833円 )	5日目

基本情報

基本情報

【特長】
・おもに減圧弁後の安全リリーフ弁や小型ボイラー・各種圧力容器・計装機器等の安全弁に使用されます。
・AL-301は要部（弁体・弁座）の材質がステンレス鋼で、耐食性や耐久性に優れています。

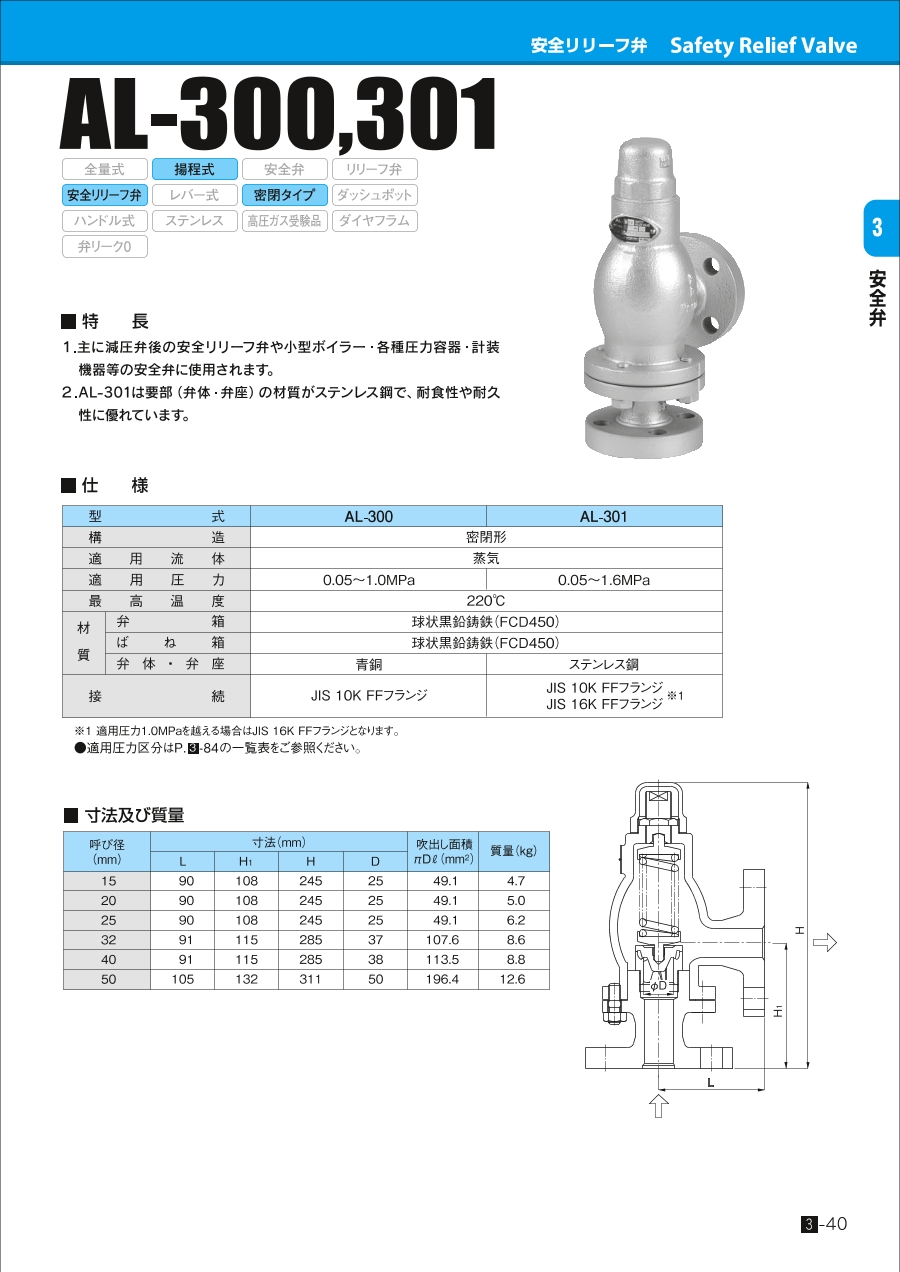

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
