ヨシタケ

安全リリーフ弁 AL-150TRシリーズ

カタログ |

通常単価(税別): 22,855円～53,034円

税込単価: 25,141円～58,337円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：5 日目～

【特長】・AL-150型はハンドル式ですので、圧力変更が容易なリリーフ弁として...

調整弁/安全弁種類
安全弁
使用流体
水 / 油
最高適用圧力【区分】 (MPa)
0.11～1
最高流体温度 (℃)
120
接続種類
同径接続
供給側ねじ接続種類
Rc
制御側ねじ接続種類
Rc
一次側圧力 (MPa)
0.05～1.0
材質(弁体・弁座)
ステンレス鋼

未確定：候補が28型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

構造		密閉型ハンドル式
適用流体		冷温水・油・その他非危険流体
適用圧力		0.05～1.0MPa
適用温度		5～120℃
材質	ばね箱	青銅
	弁体・弁座	ステンレス鋼（SCS14A）
	調節ばね	ステンレス鋼
	Оリング	合成ゴム（FKM）
接続		JIS Rc

規格表

性能・試験情報

水用（アキュームレーション25%）

型番リスト

表示件数

型番

供給側配管ねじの呼び B呼称(A呼称)	制御側配管ねじの呼び B呼称(A呼称)	最高適用圧力詳細	最小発注数量

1/2B(15A)	1/2B(15A)	0.1MPa	1個
3/4B(20A)	3/4B(20A)	0.1MPa	1個
1B(25A)	1B(25A)	0.1MPa	1個
1/2B(15A)	1/2B(15A)	0.2MPa	1個
3/4B(20A)	3/4B(20A)	0.2MPa	1個
1B(25A)	1B(25A)	0.2MPa	1個
1/2B(15A)	1/2B(15A)	0.3MPa	1個
3/4B(20A)	3/4B(20A)	0.3MPa	1個
1B(25A)	1B(25A)	0.3MPa	1個
1/2B(15A)	1/2B(15A)	0.4MPa	1個
3/4B(20A)	3/4B(20A)	0.4MPa	1個
1B(25A)	1B(25A)	0.4MPa	1個
1/2B(15A)	1/2B(15A)	0.5MPa	1個
3/4B(20A)	3/4B(20A)	0.5MPa	1個
1B(25A)	1B(25A)	0.5MPa	1個
1/2B(15A)	1/2B(15A)	0.6MPa	1個
3/4B(20A)	3/4B(20A)	0.6MPa	1個
1B(25A)	1B(25A)	0.6MPa	1個
1/2B(15A)	1/2B(15A)	0.7MPa	1個
3/4B(20A)	3/4B(20A)	0.7MPa	1個
1B(25A)	1B(25A)	0.7MPa	1個
1/2B(15A)	1/2B(15A)	0.8MPa	1個
3/4B(20A)	3/4B(20A)	0.8MPa	1個
1B(25A)	1B(25A)	0.8MPa	1個
1/2B(15A)	1/2B(15A)	0.9MPa	1個
3/4B(20A)	3/4B(20A)	0.9MPa	1個
1B(25A)	1B(25A)	0.9MPa	1個
3/4B(20A)	3/4B(20A)	1MPa	1個

通常単価(税別) (税込単価)	通常出荷日

27,253円 ( 29,978円 )	5日目
34,807円 ( 38,288円 )	5日目
49,670円 ( 54,637円 )	5日目
22,855円 ( 25,141円 )	15日目
34,807円 ( 38,288円 )	5日目
49,670円 ( 54,637円 )	5日目
27,948円 ( 30,743円 )	5日目
31,326円 ( 34,459円 )	5日目
49,670円 ( 54,637円 )	5日目
27,253円 ( 29,978円 )	5日目
35,697円 ( 39,267円 )	5日目
49,670円 ( 54,637円 )	5日目
25,153円 ( 27,668円 )	5日目
34,807円 ( 38,288円 )	5日目
49,670円 ( 54,637円 )	5日目
27,253円 ( 29,978円 )	5日目
35,697円 ( 39,267円 )	5日目
49,670円 ( 54,637円 )	5日目
27,253円 ( 29,978円 )	5日目
35,697円 ( 39,267円 )	5日目
49,670円 ( 54,637円 )	5日目
27,948円 ( 30,743円 )	5日目
35,697円 ( 39,267円 )	5日目
49,670円 ( 54,637円 )	5日目
25,153円 ( 27,668円 )	13日目
35,697円 ( 39,267円 )	5日目
53,034円 ( 58,337円 )	5日目
35,697円 ( 39,267円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・AL-150型はハンドル式ですので、圧力変更が容易なリリーフ弁としてご使用いただけます。
・要部にソフトシートを採用しており、弁座気密性に優れています。弁座漏れを許容できない用途に最適です。
・要部（弁体、弁座）や調節ばねはステンレス製で、要部については耐食性に優れるSCS14A（SUS316相当）を使用しています。
・密閉形構造であるため、外部に流体が漏れません。

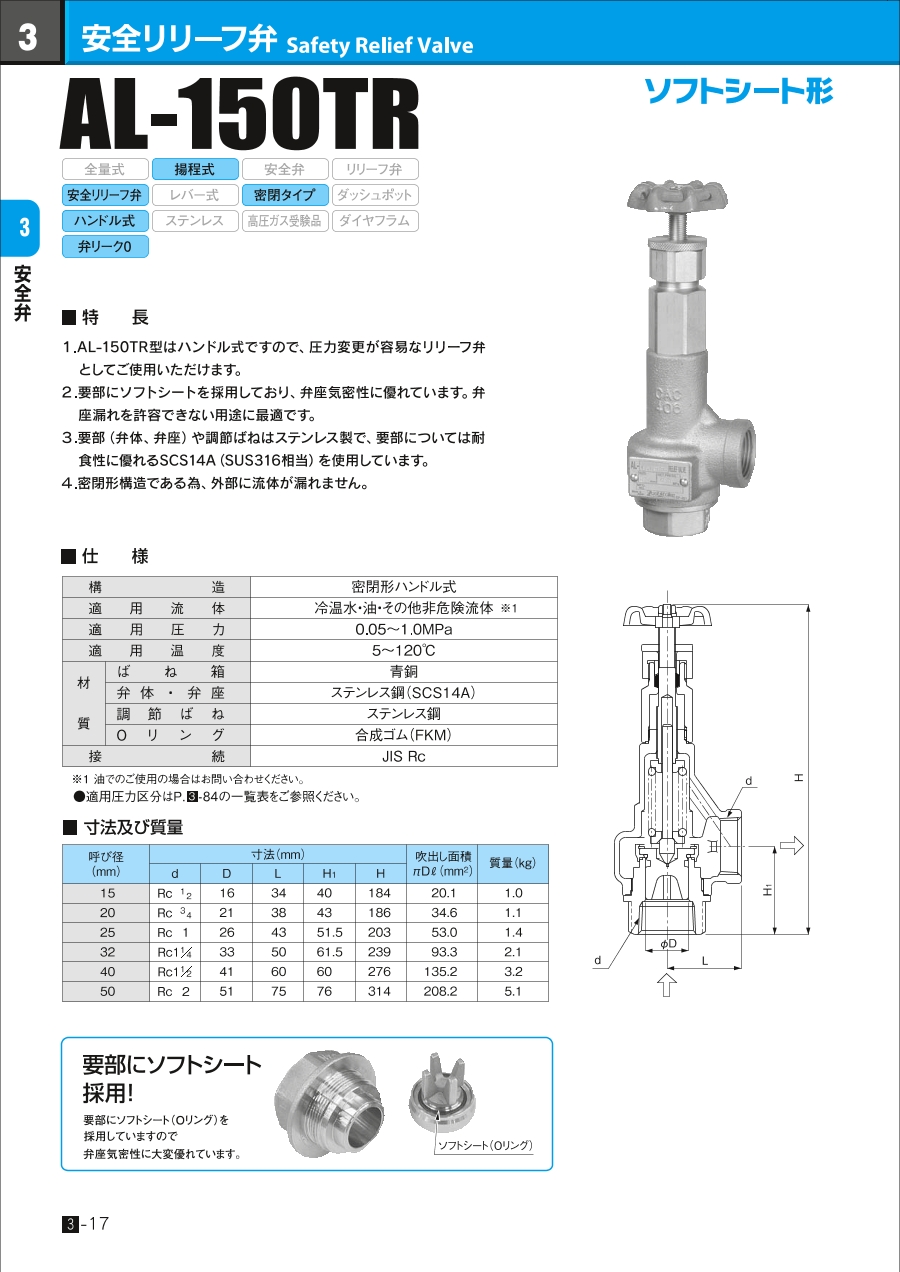

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
