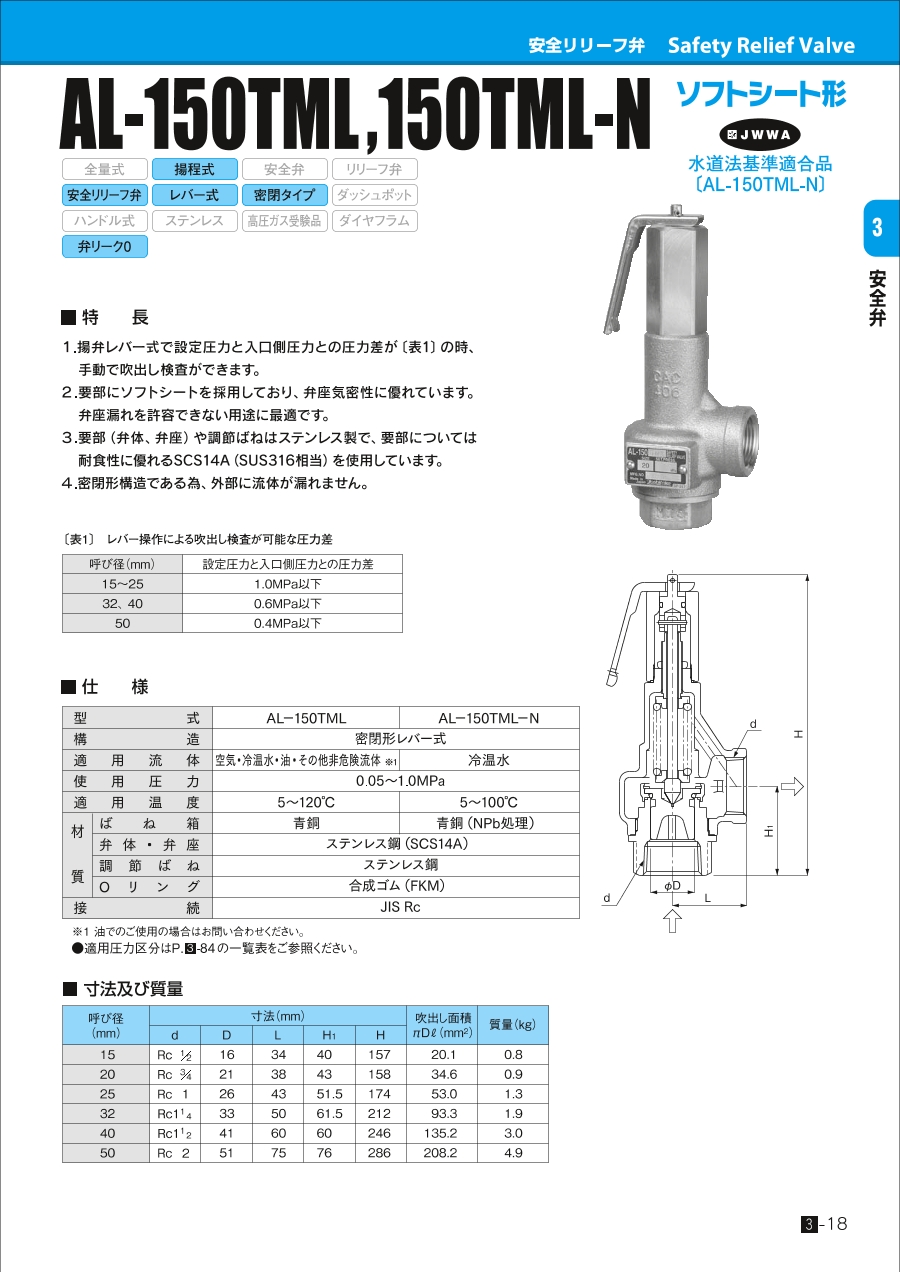

安全リリーフ弁 AL-150TMLシリーズ
- 通常単価(税別)
- 20,346円～61,571円
- 税込単価
- 22,381円～67,728円
【特長】・揚弁レバー式で設定圧力と入口側圧力との圧力差が〔表1〕の時、手動で吹...
詳細情報を確認する未確定：候補が60型番あります。
商品情報
外形図
製品仕様
| 型番 | AL-150TML | ||
|---|---|---|---|
| 構造 | 密閉形レバー式 | ||
| 適用流体 | 空気・冷温水・油・その他非危険流体 | 冷温水 | |
| 使用圧力 | 0.05～1.0MPa | ||
| 適用温度 | 5～120℃ | ||
| 材 質 | ばね箱 | 青銅 | |
| 弁体・弁座 | ステンレス鋼（SCS14A） | ||
| 調節ばね | ステンレス鋼 | ||
| Oリング | 合成ゴム（FKM） | ||
| 接続 | JIS Rc | ||
規格表
選定サポート情報
選定サポート情報
<圧力容器構造規格>
空気用（20℃）
（kg/h）
| 呼び径（mm） | 圧力MPa | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.05 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | |
| 15 | 25 | 33 | 48 | 65 | 81 | 98 | 114 | 131 | 147 | 164 | 181 |
| 20 | 44 | 57 | 83 | 111 | 140 | 169 | 197 | 226 | 254 | 283 | 311 |
| 25 | 67 | 87 | 127 | 171 | 215 | 258 | 302 | 346 | 390 | 433 | 477 |
| 32 | 113 | 147 | 214 | 288 | 362 | 435 | 509 | 582 | 656 | 730 | 803 |
| 40 | 169 | 221 | 321 | 431 | 542 | 652 | 762 | 872 | 982 | 1,093 | 1,203 |
| 50 | 262 | 341 | 496 | 666 | 836 | 1,006 | 1,176 | 1,346 | 1,516 | 1,687 | 1,857 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
20,878円 ( 22,966円 ) | 5日目 |
22,565円 ( 24,822円 ) | 5日目 |
28,204円 ( 31,024円 ) | 5日目 |
36,608円 ( 40,269円 ) | 5日目 |
45,813円 ( 50,394円 ) | 5日目 |
61,571円 ( 67,728円 ) | 5日目 |
20,878円 ( 22,966円 ) | 5日目 |
22,565円 ( 24,822円 ) | 5日目 |
28,204円 ( 31,024円 ) | 5日目 |
36,608円 ( 40,269円 ) | 5日目 |
45,813円 ( 50,394円 ) | 5日目 |
61,571円 ( 67,728円 ) | 5日目 |
20,878円 ( 22,966円 ) | 5日目 |
22,565円 ( 24,822円 ) | 5日目 |
28,204円 ( 31,024円 ) | 5日目 |
36,608円 ( 40,269円 ) | 5日目 |
45,813円 ( 50,394円 ) | 5日目 |
61,571円 ( 67,728円 ) | 5日目 |
20,878円 ( 22,966円 ) | 5日目 |
22,565円 ( 24,822円 ) | 5日目 |
28,204円 ( 31,024円 ) | 5日目 |
36,608円 ( 40,269円 ) | 5日目 |
45,813円 ( 50,394円 ) | 5日目 |
61,571円 ( 67,728円 ) | 5日目 |
20,346円 ( 22,381円 ) | 5日目 |
22,565円 ( 24,822円 ) | 5日目 |
28,204円 ( 31,024円 ) | 5日目 |
36,608円 ( 40,269円 ) | 5日目 |
45,813円 ( 50,394円 ) | 5日目 |
61,571円 ( 67,728円 ) | 5日目 |
22,294円 ( 24,523円 ) | 5日目 |
22,565円 ( 24,822円 ) | 5日目 |
28,204円 ( 31,024円 ) | 5日目 |
36,608円 ( 40,269円 ) | 5日目 |
45,813円 ( 50,394円 ) | 5日目 |
61,571円 ( 67,728円 ) | 5日目 |
20,878円 ( 22,966円 ) | 5日目 |
22,565円 ( 24,822円 ) | 5日目 |
28,204円 ( 31,024円 ) | 5日目 |
36,608円 ( 40,269円 ) | 5日目 |
45,813円 ( 50,394円 ) | 5日目 |
61,571円 ( 67,728円 ) | 5日目 |
20,346円 ( 22,381円 ) | 5日目 |
22,565円 ( 24,822円 ) | 5日目 |
28,204円 ( 31,024円 ) | 5日目 |
36,608円 ( 40,269円 ) | 5日目 |
45,813円 ( 50,394円 ) | 5日目 |
61,571円 ( 67,728円 ) | 5日目 |
20,878円 ( 22,966円 ) | 5日目 |
22,565円 ( 24,822円 ) | 5日目 |
28,204円 ( 31,024円 ) | 5日目 |
36,608円 ( 40,269円 ) | 5日目 |
45,813円 ( 50,394円 ) | 5日目 |
61,571円 ( 67,728円 ) | 5日目 |
20,717円 ( 22,789円 ) | 5日目 |
22,565円 ( 24,822円 ) | 5日目 |
27,522円 ( 30,274円 ) | 5日目 |
36,608円 ( 40,269円 ) | 5日目 |
45,813円 ( 50,394円 ) | 5日目 |
61,571円 ( 67,728円 ) | 5日目 |
詳細情報
基本情報
【特長】
・揚弁レバー式で設定圧力と入口側圧力との圧力差が〔表1〕の時、手動で吹出し検査ができます。
・要部にソフトシートを採用しており、弁座気密性に優れています。弁座漏れを許容できない用途に最適です。
・要部（弁体、弁座）や調節ばねはステンレス製で、要部については耐食性に優れるSCS14A（SUS316相当）を使用しています。
・密閉形構造であるため、外部に流体が漏れません。
