メカニカル部品技術窓口
ラジエタートラップ TS-3Aシリーズ
- 通常単価(税別)
- 8,750円
- 税込単価
- 9,625円
TS-1型と同じくベローズサーモスタチック式で、最高使用圧力0.2MPaまで対...
詳細情報を確認するTS-3A-15Aの仕様・寸法情報
商品情報
外形図
製品仕様
| 適用流体 | 蒸気ドレン | |
|---|---|---|
| 使用圧力 | 0.01～0.2MPa | |
| 最高温度 | 135℃ | |
| 材質 | 本体 | 青銅 |
| 弁体 | 黄銅 | |
| 弁座 | ステンレス鋼 | |
| サーモエレメント | りん青銅 | |
| ユニオン | 黄銅 | |
| 接続 | 入口:JIS R（ユニオン継手） 出口:JIS Rc | |
※最高使用圧力0.2MPaの25Aは、TS-1H型をおすすめします。
規格表
性能・試験情報
最大連続排出量図表
※この図表の排出量は最大の状態ですから、設計にあたっては十分な安全率（2～3倍）を取ってください。
詳細情報
基本情報
TS-1型と同じくベローズサーモスタチック式で、最高使用圧力0.2MPaまで対応できるスチームトラップで、各種暖房用放熱器に使用されています。
【特長】
・小型・軽量で作動音が静かです。
・トラップ内にドレンを滞留させない構造のため、凍結による破損を防止できます。
・通気初めの低温ドレン及び空気を速やかに排出します。
・弁体・弁座にステンレス鋼を使用しています。
・又、カバーガスケットにふっ素樹脂を使用しているため、分解、組立が容易です。

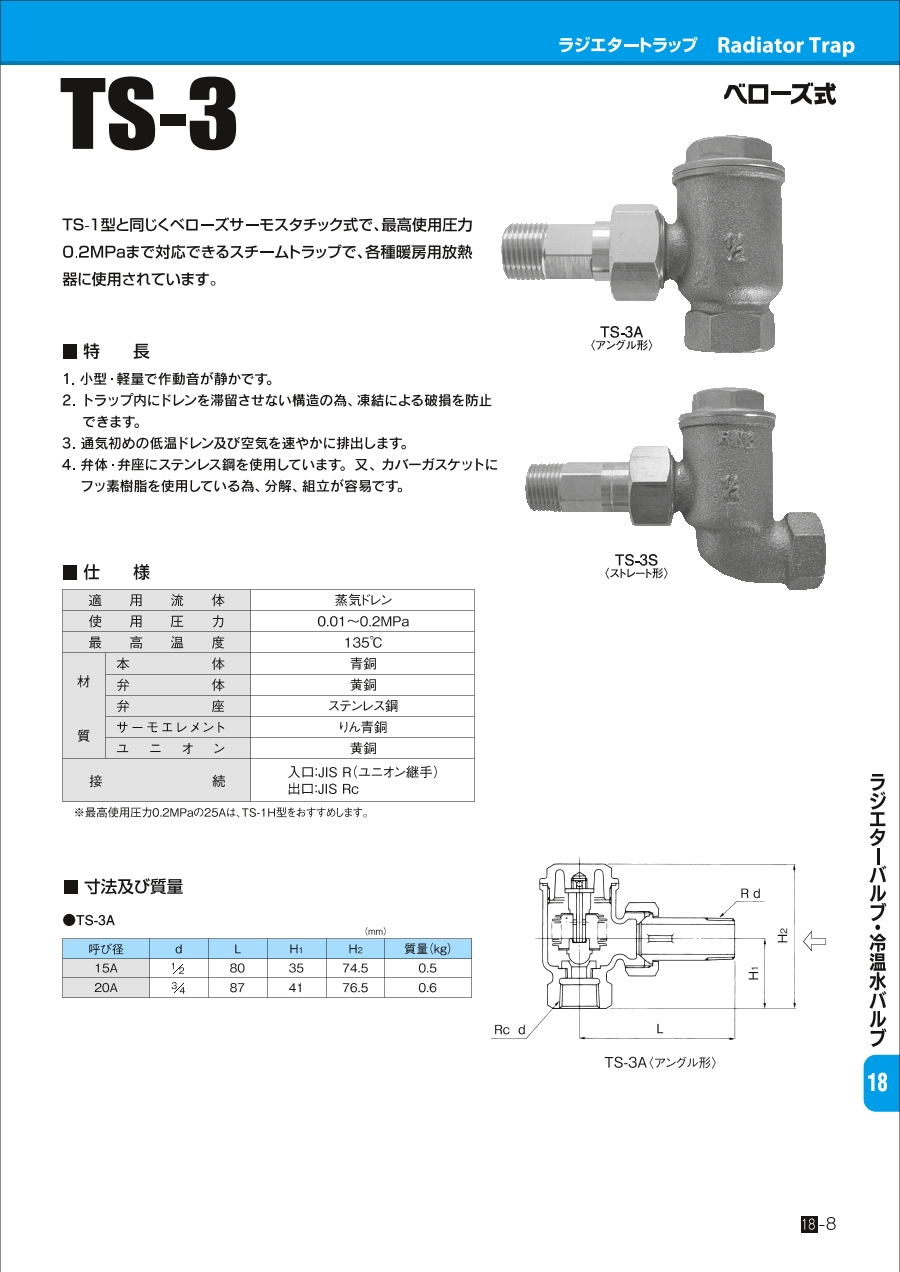

カタログ
