Y形ストレーナ SY-9シリーズ
- 通常単価(税別)
- 39,558円
- 税込単価
- 43,514円
【特長】・小型・軽量で、各種パイプラインの防塵用として使用されています。・目詰...
詳細情報を確認する- 適用流体
- 水 / 空気 / その他
- 形状
- Y形
- 本体材質
- 球状黒鉛鋳鉄
- 供給側 接続種類
- Rc
- 制御側 接続種類
- Rc
- 最高圧力 (MPa)
- 1
- 最高温度 (℃)
- 80
- こし網 (ﾒｯｼｭ)
- 60
SY-9-40Aの仕様・寸法情報
適用流体
水 / 空気 / その他
形状
Y形
本体材質
[鋳鉄] 球状黒鉛鋳鉄
供給側 接続種類
[Rc(R)] Rc
供給側 配管ねじの呼び B呼称(A呼称)
1 1/2B(40A)
制御側 接続種類
[Rc(R)] Rc
制御側 配管ねじの呼び B呼称(A呼称)
1 1/2B(40A)
最高圧力(MPa)
1
最高温度(℃)
80
こし網(ﾒｯｼｭ)
60
商品情報

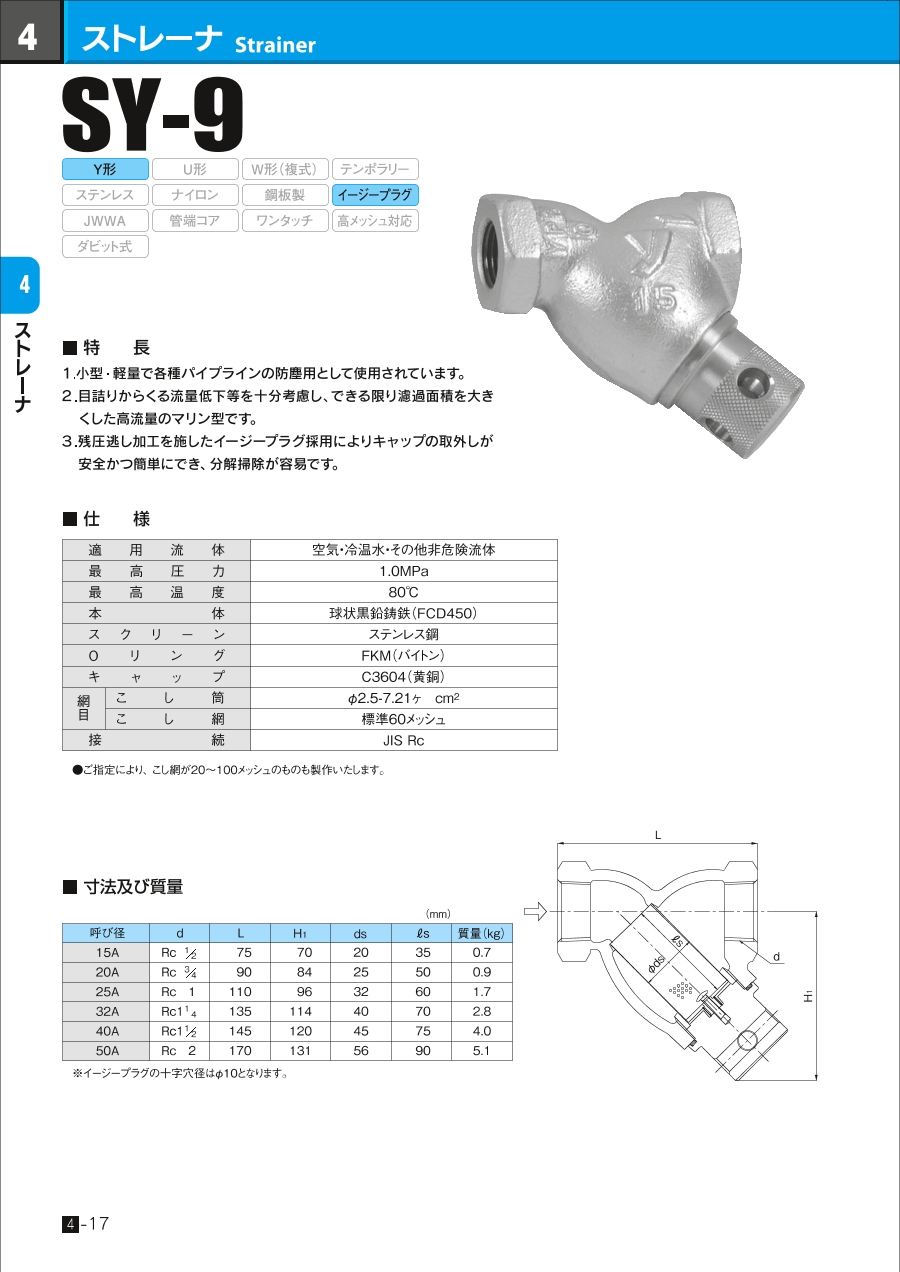

外形図
製品仕様
| 適用流体 | 空気・冷温水・その他非危険流体 | |
|---|---|---|
| 最高圧力 | 1.0MPa | |
| 最高温度 | 80℃ | |
| 本体 | 球状黒鉛鋳鉄（FCD450） | |
| スクリーン | ステンレス鋼 | |
| Oリング | FKM（バイトン） | |
| キャップ | C3604（黄銅） | |
| 網 目 | こし筒 | φ2.5-7.21ヶ/cm2 |
| こし網 | 標準60メッシュ | |
| 接続 | JIS Rc | |
規格表
※イージープラグの十字穴径はφ10となります。
性能・試験情報
圧力損失図表（水用）
・スクリーン：こし筒φ2.5-7.21ヶ/cm2、こし網60メッシュ
詳細情報
基本情報
【特長】
・小型・軽量で、各種パイプラインの防塵用として使用されています。
・目詰まりからくる流量低下等を考慮し、できる限り濾過面積を大きくした高流量のマリン型です。
・残圧逃し加工を施したイージープラグ採用によりキャップの取外しが安全かつ簡単にでき、分解掃除が容易です。
Y形ストレーナ SY-9シリーズの型番SY-9-40Aのページです。
型番SY-9-40Aに関する仕様情報を記載しております。
