ヨシタケ

Y形ストレーナ SY-40シリーズ

カタログ |

通常単価(税別): 7,650円～842,812円

税込単価: 8,415円～927,093円

通常出荷日：在庫品1日目～6日目一部当日出荷可能

工場及びプラント等の蒸気・空気・水・油の各系統において、配管中の異物が混入することを防止する共に、異物...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：在庫品1日目

未確定：候補が39型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

15A～50A

40A～50A

65A～300A

製品仕様

型式		SY-40
適用流体		蒸気・空気・冷温水・油・その他非危険流体
最高圧力		1.0MPa
最高温度		220℃
本体		球状黒鉛鋳鉄（FCD450）
スクリーン		ステンレス鋼
網目	こし筒	φ2.5-7.21ヶ/cm²
網目	こし網	標準80メッシュ
接続		JIS 10K FFフランジ

規格表

性能・試験情報

SY-40型ストレーナ圧力損失図表（水用）

型番リスト

表示件数

型番

供給側管フランジの呼び B呼称(A呼称)

制御側管フランジの呼び B呼称(A呼称)

こし網

(ﾒｯｼｭ)

最小発注数量

1/2B(15A)	1/2B(15A)	20	1個
3/4B(20A)	3/4B(20A)	20	1個
1B(25A)	1B(25A)	20	1個
1 1/4B(32A)	1 1/4B(32A)	20	1個
1 1/2B(40A)	1 1/2B(40A)	20	1個
2B(50A)	2B(50A)	20	1個
2 1/2B(65A)	2 1/2B(65A)	20	1個
3B(80A)	3B(80A)	20	1個
4B(100A)	4B(100A)	20	1個
5B(125A)	5B(125A)	20	1個
6B(150A)	6B(150A)	20	1個
8B(200A)	8B(200A)	20	1個
10B(250A)	10B(250A)	20	1個
12B(300A)	12B(300A)	20	1個
1/2B(15A)	1/2B(15A)	80	1個
3/4B(20A)	3/4B(20A)	80	1個
1B(25A)	1B(25A)	80	1個
1 1/4B(32A)	1 1/4B(32A)	80	1個
1 1/2B(40A)	1 1/2B(40A)	80	1個
2B(50A)	2B(50A)	80	1個
4B(100A)	4B(100A)	80	1個
5B(125A)	5B(125A)	80	1個
8B(200A)	8B(200A)	80	1個
10B(250A)	10B(250A)	80	1個
12B(300A)	12B(300A)	80	1個
1/2B(15A)	1/2B(15A)	100	1個
3/4B(20A)	3/4B(20A)	100	1個
1B(25A)	1B(25A)	100	1個
1 1/4B(32A)	1 1/4B(32A)	100	1個
1 1/2B(40A)	1 1/2B(40A)	100	1個
2B(50A)	2B(50A)	100	1個
2 1/2B(65A)	2 1/2B(65A)	100	1個
3B(80A)	3B(80A)	100	1個
4B(100A)	4B(100A)	100	1個
5B(125A)	5B(125A)	100	1個
6B(150A)	6B(150A)	100	1個
8B(200A)	8B(200A)	100	1個
10B(250A)	10B(250A)	100	1個
12B(300A)	12B(300A)	100	1個

通常単価(税別) (税込単価)	通常出荷日

8,633円 ( 9,496円 )	5日目
11,176円 ( 12,294円 )	5日目
14,194円 ( 15,613円 )	5日目
16,542円 ( 18,196円 )	5日目
19,434円 ( 21,377円 )	5日目
22,912円 ( 25,203円 )	5日目
30,061円 ( 33,067円 )	5日目
33,973円 ( 37,370円 )	5日目
50,694円 ( 55,763円 )	5日目
80,516円 ( 88,568円 )	5日目
130,283円 ( 143,311円 )	5日目
275,891円 ( 303,480円 )	5日目
541,212円 ( 595,333円 )	5日目
842,812円 ( 927,093円 )	5日目
7,650円 ( 8,415円 )	6日目
8,746円 ( 9,621円 )	3日目
13,140円 ( 14,454円 )	6日目
14,235円 ( 15,659円 )	3日目
15,406円 ( 16,947円 )	在庫品1日目当日出荷可能
19,513円 ( 21,464円 )	5日目
49,411円 ( 54,352円 )	5日目
75,782円 ( 83,360円 )	5日目
258,993円 ( 284,892円 )	5日目
516,234円 ( 567,857円 )	5日目
829,300円 ( 912,230円 )	5日目
8,633円 ( 9,496円 )	5日目
10,279円 ( 11,307円 )	5日目
13,826円 ( 15,209円 )	5日目
16,542円 ( 18,196円 )	5日目
19,434円 ( 21,377円 )	5日目
23,478円 ( 25,826円 )	5日目
30,819円 ( 33,901円 )	5日目
33,973円 ( 37,370円 )	5日目
54,127円 ( 59,540円 )	5日目
80,516円 ( 88,568円 )	5日目
130,283円 ( 143,311円 )	5日目
275,891円 ( 303,480円 )	5日目
541,212円 ( 595,333円 )	5日目
842,812円 ( 927,093円 )	5日目

詳細情報

基本情報

基本情報

工場及びプラント等の蒸気・空気・水・油の各系統において、配管中の異物が混入することを防止する共に、異物混入によって引き起こる各機器への障害を未然に防止する製品です。
【特長】
・目詰まりからくる流量低下等を十分考慮し、できる限り濾過面積を大きくした高流量のマリン型です。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

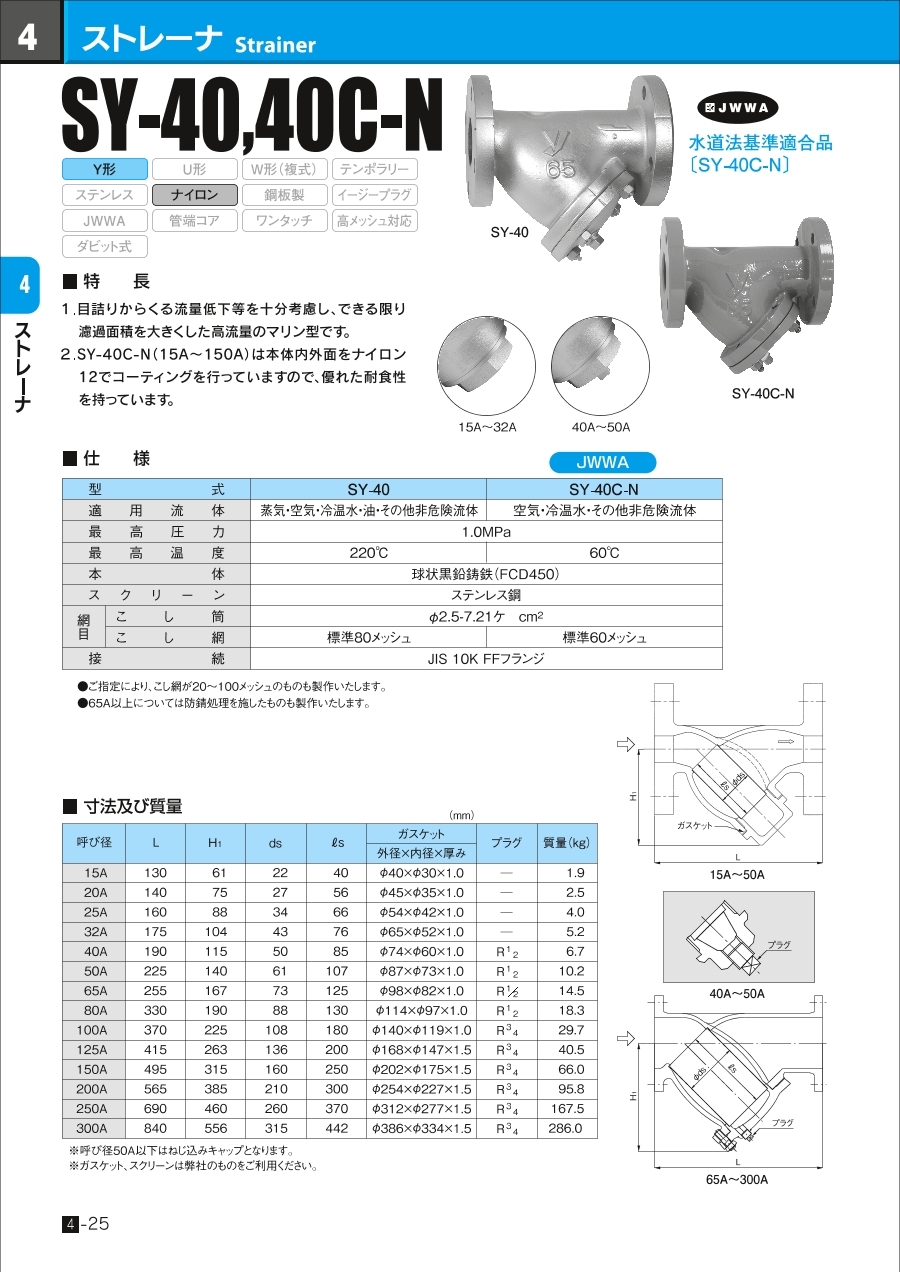

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
