Y形ストレーナ SY-40Hシリーズ
- 通常単価(税別)
- 9,244円～137,350円
- 税込単価
- 10,168円～151,085円
工場及びプラント等の蒸気・空気・水・油の各系統において、配管中の異物が混入する...
詳細情報を確認する- 適用流体
- 水 / 空気 / その他
- 形状
- Y形
- 本体材質
- 球状黒鉛鋳鉄
- 供給側 接続種類
- フランジ
- 制御側 接続種類
- フランジ
- 最高圧力 (MPa)
- 2
- 最高温度 (℃)
- 220
- こし網 (ﾒｯｼｭ)
- 80
- 接続フランジ
- JIS 20K FFフランジ
未確定：候補が11型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

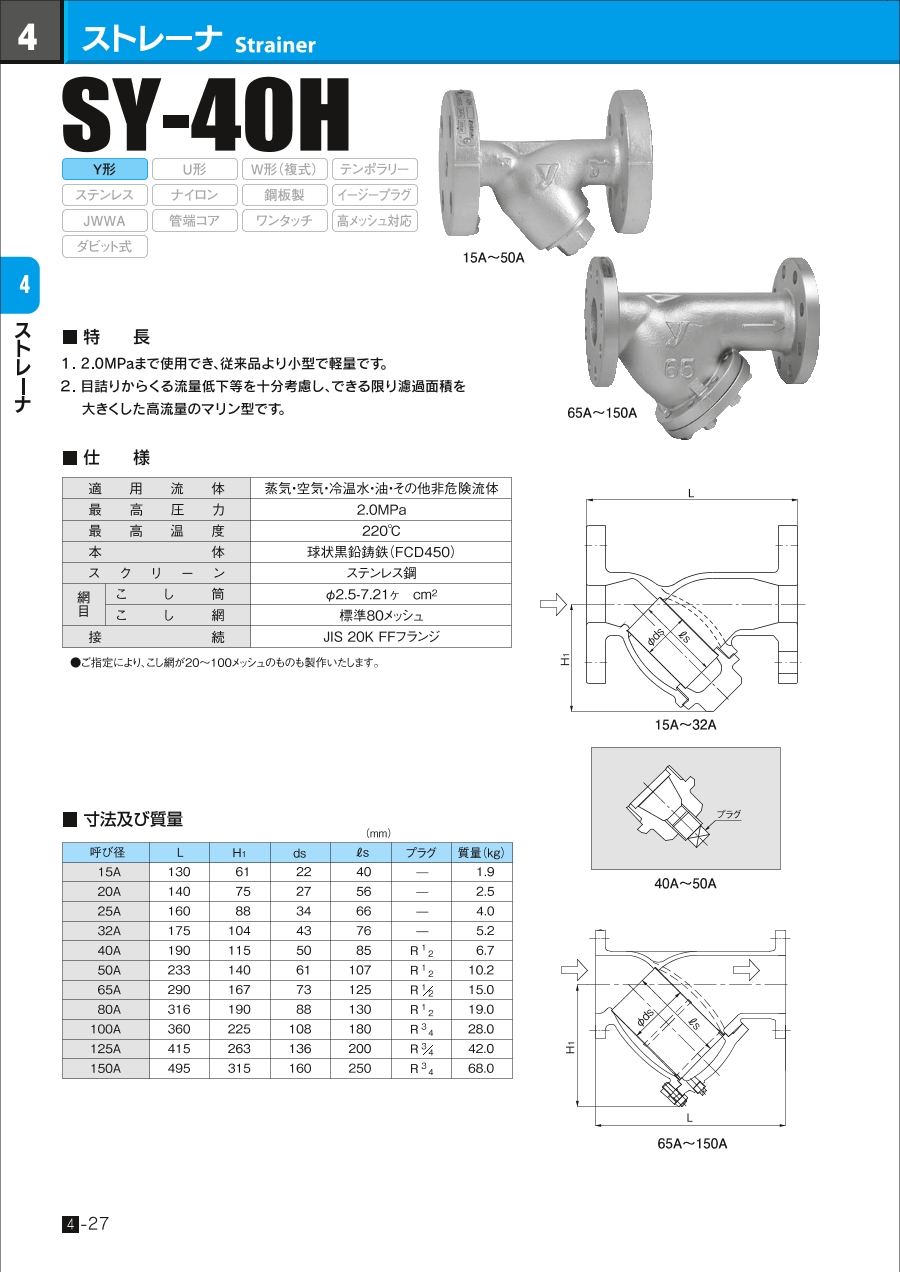

外形図
15～32A
40A～50A
65A～150A
製品仕様
| 適用流体 | 蒸気・空気・冷温水・油・その他非危険流体 | |
|---|---|---|
| 最高圧力 | 2.0MPa | |
| 最高温度 | 220℃ | |
| 本体 | 球上黒鉛鋳鉄（FCD450） | |
| スクリーン | ステンレス鋼 | |
| 網目 | こし筒 | φ2.5-7.21ヶ／cm2 |
| こし網 | 標準80メッシュ | |
| 接続 | JIS 20K FFフランジ | |
規格表
性能・試験情報
圧力損失図表（水用）
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,244円 ( 10,168円 ) | 5日目 |
10,398円 ( 11,438円 ) | 5日目 |
17,847円 ( 19,632円 ) | 5日目 |
17,086円 ( 18,795円 ) | 11日目 |
21,994円 ( 24,193円 ) | 11日目 |
27,872円 ( 30,659円 ) | 5日目 |
37,967円 ( 41,764円 ) | 11日目 |
45,904円 ( 50,494円 ) | 5日目 |
69,146円 ( 76,061円 ) | 5日目 |
94,357円 ( 103,793円 ) | 5日目 |
137,350円 ( 151,085円 ) | 5日目 |
詳細情報
基本情報
工場及びプラント等の蒸気・空気・水・油の各系統において、配管中の異物が混入することを防止する共に、異物混入によって引き起こる各機器への障害を未然に防止する製品です。
【特長】
・2.0MPaまで使用でき、従来品より小型で軽量です。
・目詰まりからくる流量低下等を十分考慮し、できる限り濾過面積を大きくした高流量のマリン型です。
