メカニカル部品技術窓口
冷温水バルブ HV-3シリーズ
- 通常単価(税別)
- 5,656円～8,647円
- 税込単価
- 6,222円～9,512円
超高層建築、ビル関係、一般家屋等の冷温水放熱器用バルブ及びリターンバルブに幅広...
詳細情報を確認する商品情報

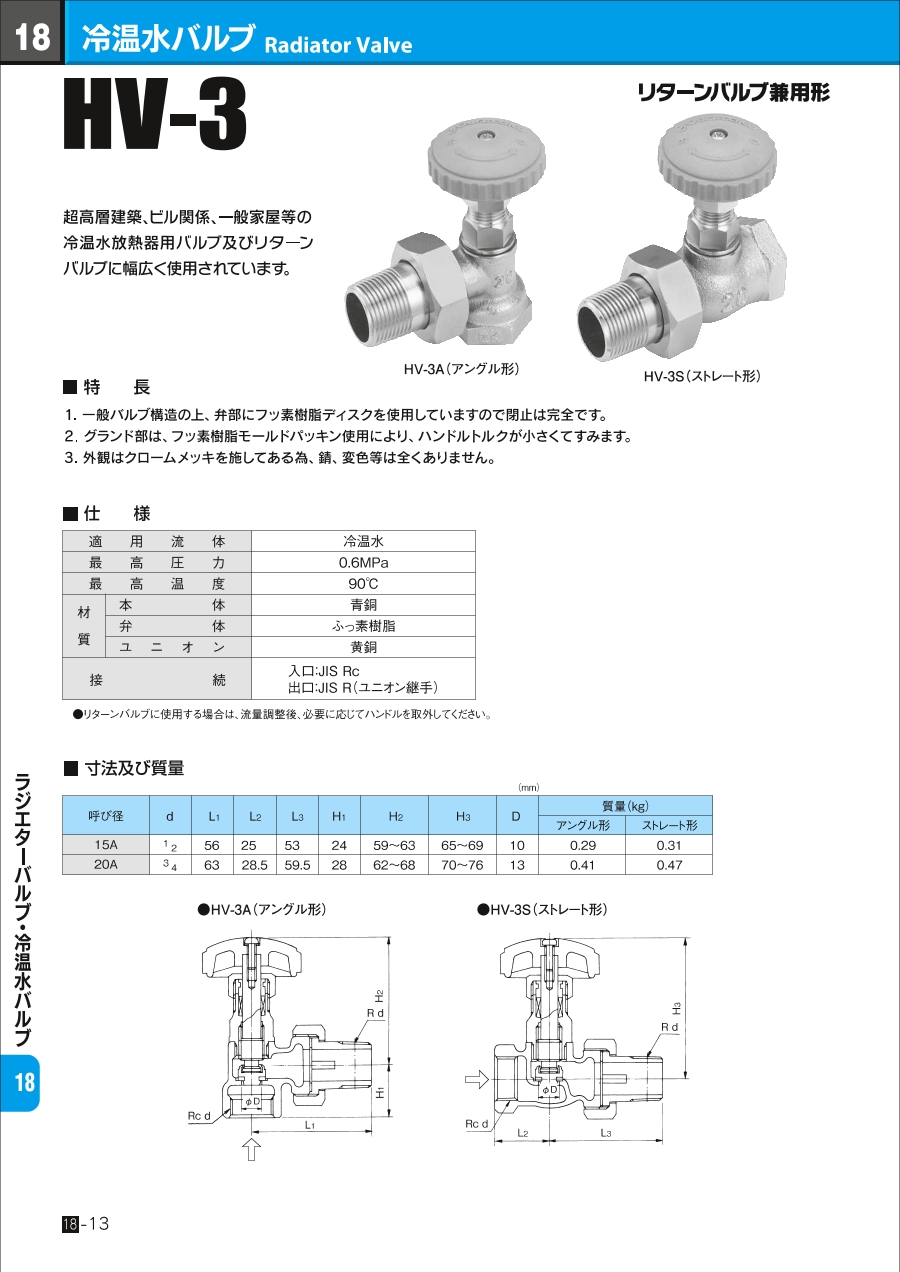

外形図
HV-3A（アングル形）
HV-3S（ストレート形）
製品仕様
| 適用流体 | 冷温水 | |
|---|---|---|
| 最高圧力 | 0.6MPa | |
| 最高温度 | 90℃ | |
| 材質 | 本体 | 青銅 |
| 弁体 | ふっ素樹脂 | |
| ユニオン | 黄銅 | |
| 接続 | 入口:JIS Rc 出口:JIS R（ユニオン継手） | |
- リターンバルブに使用する場合は、流量調整後、必要に応じてハンドルを取外してください。
規格表
性能・試験情報
圧力損失図表
注意・禁止事項
製品使用時の注意事項
製品を運搬・保管中にパッキンが応力緩和し締め付け圧力が低下する場合があります。
この場合は、使用前にグランドナットを増し締めしてください。
また、外部漏れを放置しておくと増し締めしても漏れが止まらない場合があります。日常点検等を行い早期の増し締めを実施して頂くようお願いします。
詳細情報
基本情報
超高層建築、ビル関係、一般家屋等の冷温水放熱器用バルブ及びリターンバルブに幅広く使用されています。
【特長】
・一般バルブ構造の上、弁部にふっ素樹脂ディスクを使用していますので閉止は完全です。
・グランド部は、ふっ素樹脂モールドパッキン使用により、ハンドルトルクが小さくてすみます。
・外観はクロームメッキを施してあるため、錆、変色等は全くありません。
