電磁弁 DP-200/DP-200-Nシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 27,177円～90,724円特別価格
- 税込単価
- 29,895円～99,796円特別価格
【特長】・ウォーターハンマーの衝撃を軽減、かつ閉弁時間の短縮を実現しました。・...
詳細情報を確認する- 適用流体
- 空気 / 水 / 油 / ガス
- 種類
- 電磁式
- 接続
- Rc(R)
- 保護構造
- 標準 / ウォーターハンマ対応
- 駆動の種類
- パイロット式
- 使用温度 (℃)
- 5::60
- 材質
- 黄銅・青銅
- 作動圧力差範囲 (MPa)
- 0::
商品情報
外形図
製品仕様

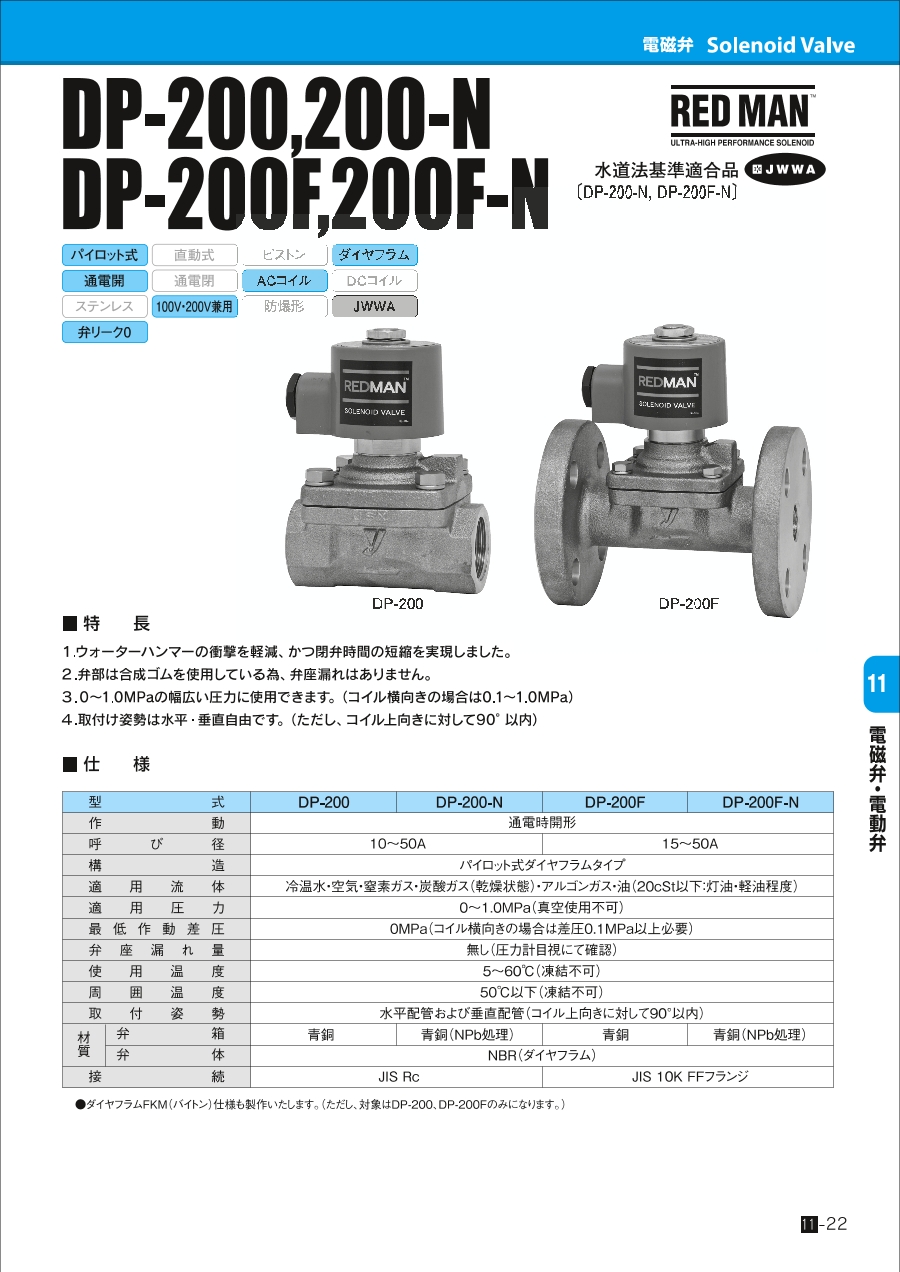

DP-200
DP-200-N
| 流体 | 冷温水、空気、窒素ガス、 アルゴンガス、油（20cSt以下） |
|---|---|
| 適用圧力 | 0～1.0MPa（真空使用不可） |
| 使用温度 | +5～+60℃ |
| 最低作動差圧 | 0MPa （コイル横向きの場合は差圧0.1MPa以上必要） |
| 弁座漏れ量 | 無し（圧力計目視にて確認） |
| 周囲温度 | 50℃以下（凍結不可） |
| 取付姿勢 | 水平・垂直自由 （コイル上向きに対して90°以内） |
| 接続 | JIS Rc |
| 特徴 | AC・通電時開形 | |
|---|---|---|
| 種類 | 電磁弁 | |
| タイプ | パイロット式ダイヤフラムタイプ | |
| 流体 | 冷温水、空気、窒素ガス、 アルゴンガス、油（20cSt以下） | |
| 適用圧力 | 0～1.0MPa（真空使用不可） | |
| 使用温度 | +5～+60℃ | |
| 最低作動差圧 | 0MPa （コイル横向きの場合は差圧0.1MPa以上必要） | |
| 弁座漏れ量 | 無し（圧力計目視にて確認） | |
| 周囲温度 | 50℃以下（凍結不可） | |
| 取付姿勢 | 水平・垂直自由 （コイル上向きに対して90°以内） | |
| 接続 | JIS Rc | |
| 材質 | 弁箱 | CAC（NPb処理） |
| 弁体 | NBR（ダイヤフラム） | |
規格表
追加工
呼び径選定図表（空気用／水用）
一次側圧力（P1）0.5MPa、二次側圧力（P2）0.35MPa、空気（20℃）の流量（Q）600m3/h（標準状態）に対する呼び径の選定方法は、P1＝0.5MPa、P2＝0.35MPaの交点（イ）を求め（イ）より垂直に下がり、Q＝600m3/h（標準状態）との交点（ロ）を求めます。
交点（ロ）は呼び径20Aと25Aの間にあり、大きい方の25Aが求める呼び径になります。
一次側圧力（P1）0.7MPa、二次側圧力（P2）0.5MPa、の流量（V）300L/minに対する呼び径の選定方法は、弁前後の圧力差［△P＝0.7-0.5＝0.2MPaとV＝300L/minとの交点（イ）を求めます。交点（イ）は呼び径25Aと32Aの間にあり、大きい方の32Aが求める呼び径になります。
使用例
自動散水装置に使う
タイマー式散水装置
時間が経過すると自動的に放水されたり停止したりする家庭菜園用商品です。
お風呂の自動給湯装置として利用する
お風呂用2方向電磁弁
2方向なので、お湯を流したり止めたりする機能ですね。
二酸化炭素添加装置に利用する
二酸化炭素の流れを制御。
商品特長詳細
DP-200
DP-200-N
- 通電時開形ダイヤフラムタイプ
- ウォーターハンマーの衝撃を軽減、かつ閉弁時間の短縮を実現
- 弁部は合成ゴムを使用しているため、弁座漏れなし
- 取付姿勢は水平・垂直自由（ただし、コイル上向きに対して90°以内）
- 水道法基準適合品
- 通電時開形ダイヤフラムタイプ
- ウォーターハンマーの衝撃を軽減、かつ閉弁時間の短縮を実現
- 弁部は合成ゴムを使用しているため、弁座漏れなし
- 取付姿勢は水平・垂直自由（ただし、コイル上向きに対して90°以内）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
27,177円 ( 29,895円 ) | 5日目 |
28,489円25,640円 ( 28,204円 ) | 11日目 |
27,951円 ( 30,746円 ) | 11日目 |
56,222円 ( 61,844円 ) | 5日目 |
66,104円 ( 72,714円 ) | 5日目 |
78,258円 ( 86,084円 ) | 5日目 |
29,724円 ( 32,696円 ) | 5日目 |
31,706円28,535円 ( 31,389円 ) | 8日目 |
27,536円 ( 30,290円 ) | 11日目 |
41,687円 ( 45,856円 ) | 5日目 |
61,012円 ( 67,113円 ) | 5日目 |
72,056円 ( 79,262円 ) | 5日目 |
90,724円 ( 99,796円 ) | 5日目 |
詳細情報
基本情報
【特長】
・ウォーターハンマーの衝撃を軽減、かつ閉弁時間の短縮を実現しました。
・弁部は合成ゴムを使用している為、弁座漏れはありません。
・0～1.0MPaの幅広い圧力に使用できます。（コイル横向きの場合は0.1～1.0MPa）
・取付姿勢は水平・垂直自由です。（ただし、コイル上向きに対して90°以内）。
