電磁弁 DP-16シリーズ

外形図

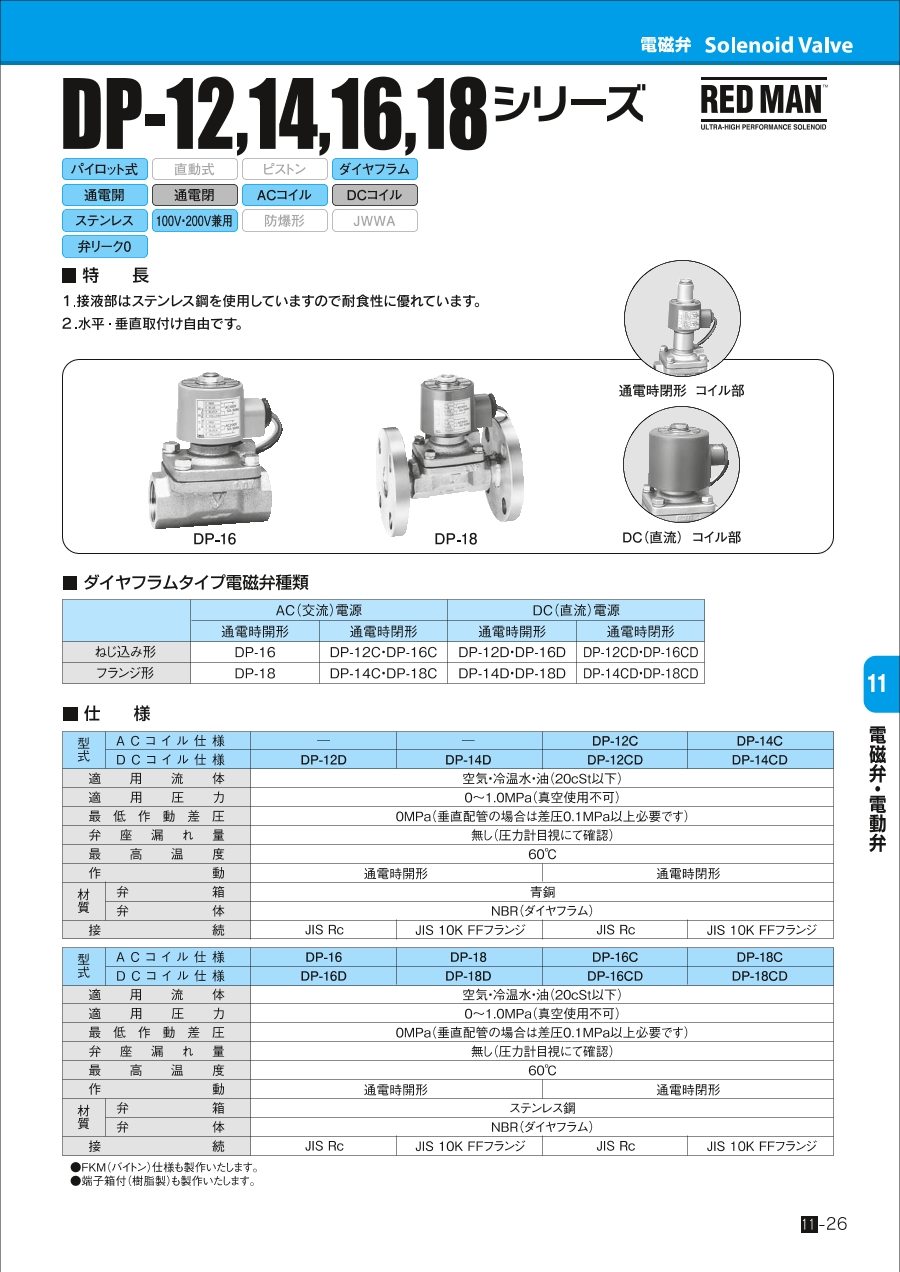

製品仕様

規格表

DP-16

DP-16C

DP-16D

DP-16CD

選定手順・ポイント

呼び径選定図表（空気用）

図表の見方
一次側圧力（P₁）0.5MPa、二次側圧力（P₂）0.35MPa、空気（20℃）の流量（Q）600m³/h（標準状態）に対する呼び径の選定方法は、P₁=0.5MPa、P₂=0.35MPaの交点（イ）を
求め（イ）より垂直に下がり、Q=600m³/h（標準状態）との交点（ロ）を求めます。交点（ロ）は呼び径20Aと25Aの間にあり、大きい方の25Aが求める呼び径になります。

呼び径選定図表（水用）

一次側圧力（P₁）0.7MPa、二次側圧力（P₂）0.5MPa、流量（V）300L/minに対する呼び径の選定方法は、弁前後の圧力差〔△P=0.7-0.5=0.2MPa〕とV=300L/minとの交点（イ）を
求めます。交点（イ）は呼び径25Aと32Aの間にあり、大きい方の32Aが求める呼び径になります。
