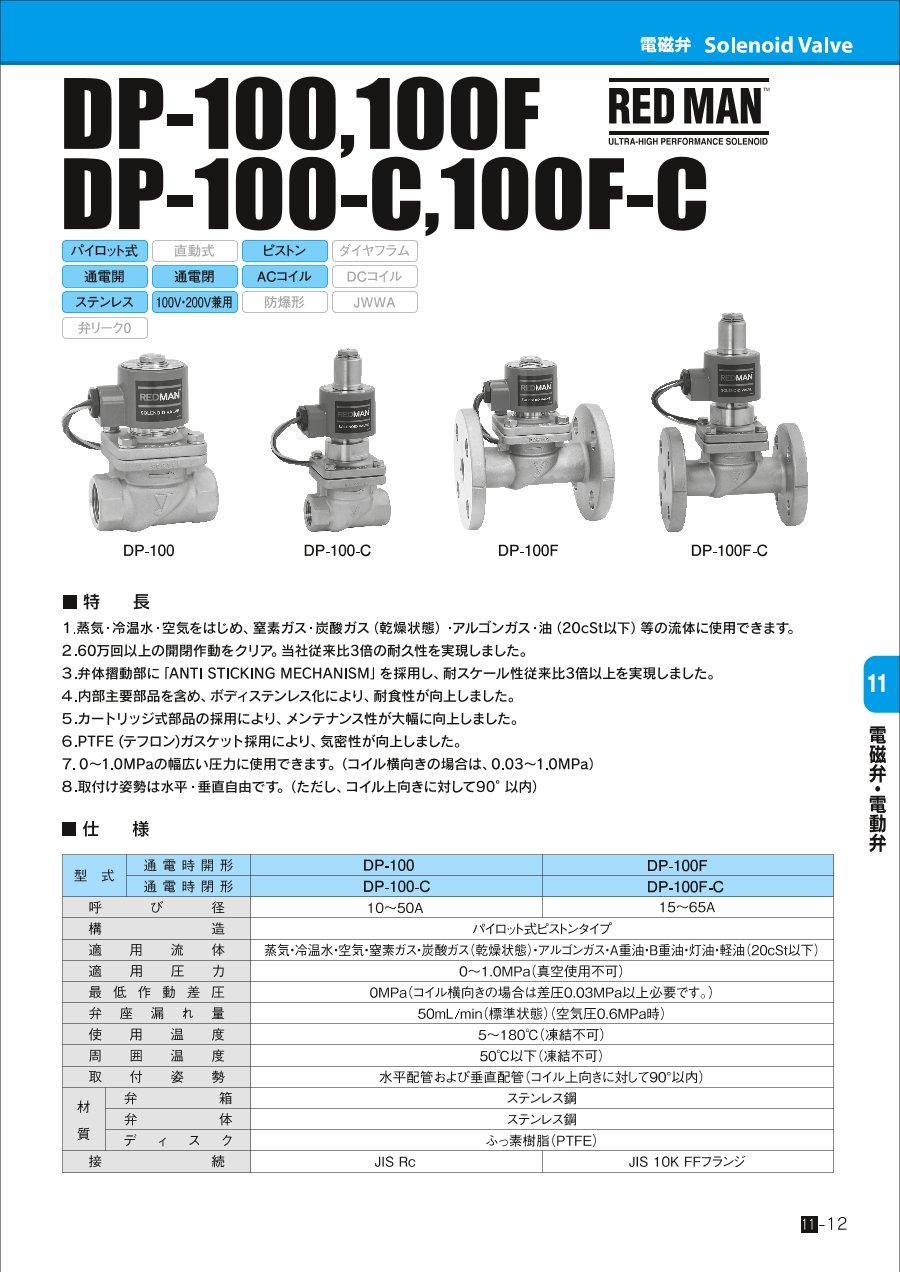

電磁弁 DP-100Fシリーズ

外形図

DP-100F

製品仕様

特長

1.蒸気・冷温水・空気をはじめ、窒素ガス・炭酸ガス（乾燥状態）・アルゴンガス・油（20cSt以下）等の流体に使用できます。
2.60万回以上の開閉作動をクリア。当社従来比3倍の耐久性を実現しました。
3.弁体摺動部に「ANTI STIKING MECHANISM」を採用し、耐久スケール性従来比3倍以上を実現しました。
4.内部主要部品を含め、ボディステンレス化により、耐食性が向上しました。
5.カートリッジ式部品の採用により、メンテナンス性が大幅に向上しました。
6.PTFE（ふっ素樹脂）ガスケット採用により、気密性が向上しました。
7.0～1.0MPaの幅広い圧力に使用できます。（コイル横向きの場合は、0.03～1.0MPa）
8.取付け姿勢は水平・垂直自由です。（ただし、コイル上向きに対して90°以内）

製品仕様

製品仕様

規格表

選定サポート情報

呼び径選定図表（蒸気用）

図表の見方
一次側圧力（P₁）0.5MPa、二次側圧力（P₂）0.3MPa、蒸気（飽和蒸気）の流量（W）800kg/hに対する呼び径の選定方法は、P₁=0.5MPa、P₂=0.3MPaの交点（イ）を求め（イ）より垂直に下がり、W=800kg/hとの交点（ロ）を求めます。交点（ロ）は呼び径25Aと32Aの間にあり、大きい方の32Aが求める呼び径になります。

選定サポート情報

図表の見方
一次側圧力（P₁）0.5MPa、二次側圧力（P₂）0.3MPa、空気（20℃）の流量（Q）800m³/h（標準状態）に対する呼び径の選定方法は、P₁=0.5MPa、P₂=0.3MPaの交点（イ）を求め（イ）より垂直に下がり、Q=800m³/h（標準状態）との交点（ロ）を求めます。交点（ロ）は呼び径20Aと25Aの間にあり、大きい方の25Aが求める呼び径になります。

選定サポート情報

図表の見方
一次側圧力（P₁）0.5MPa、二次側圧力（P₂）0.3MPa、流量（V）300L/minに対する呼び径の選定方法は、弁前後の圧力差（△P）=0.5-0.3=0.2MPa）とV=300L/minとの交点（イ）を求めます。交点（イ）は呼び径25Aと32Aの間にあり、大きい方の32Aが求める呼び径になります。
