ヨシタケ

電磁弁 DD-2/DD-3シリーズ

カタログ |

通常単価(税別): 20,896円～27,842円

税込単価: 22,986円～30,626円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：6 日目

【特長】・コンパクトで軽量な直動式電磁弁です。・接液部にはステンレス材を使用し...

種類
電磁式
接続
Rc(R)
保護構造
標準 / 防塵 / 防まつ
駆動の種類
直動式
材質
ステンレス
絶縁階級
H

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

DD-2

DD-3

製品仕様

型式		DD-2	DD-2-8	DD-3	DD-3-8
適用流体		蒸気・冷温水・空気・窒素ガス炭酸ガス（乾燥状態）・アルゴンガス・油		冷温水・空気・窒素ガス炭酸ガス（乾燥状態）・アルゴンガス・油
流体粘度		20cSt以下
適用圧力		0～0.15MPa	0～0.8MPa	0～0.15MPa	0～0.8MPa
オリフィス（mm）		φ9.5	φ4.0	φ9.5	φ4.0
流量係数（Cv）		1.7	0.55	1.7	0.55
弁座漏れ量		50mL/min（標準状態）以下		なし（圧力計目視にて確認）
最高温度		175℃		100℃
周囲温度		50℃以下（凍結不可）
作動		通電時開形
材質	本体	ステンレス鋼
	プランジャー	ステンレス鋼
	ディスク	ふっ素樹脂		FKM（バイトン）
接続		JIS Rc

製品仕様

定格電圧	AC100/200V	AC110/220V
定格電圧	結線方式選択形 50/60Hz共用
電圧変動許容範囲	定格電圧±10%
定格電流	0.42/0.21A	0.38/0.19A
起動電流	1.10/0.55A	1.00/0.50A
絶縁種別	H種
保護構造	耐じん・防まつ形
保護等級	IP64（JIS C0920）
絶縁抵抗	50MΩ以上/500Vメガー
耐電圧試験	1500V/min

規格表

選定サポート情報

蒸気用:Cv=1の場合

空気用:Cv=1の場合

水用:Cv=1の場合

型番リスト

表示件数

型番

適用流体

配管ねじの呼び　B呼称(A呼称)

使用温度

(℃)

オリフィス

(φ)

材質(ディスク)

最小発注数量

空気 / 水 / 油 / ガス / 蒸気	3/8B(10A)	～175	4	ふっ素樹脂	1個
空気 / 水 / 油 / ガス / 蒸気	1/2B(15A)	～175	4	ふっ素樹脂	1個
空気 / 水 / 油 / ガス / 蒸気	3/4B(20A)	～175	4	ふっ素樹脂	1個
空気 / 水 / 油 / ガス / 蒸気	3/8B(10A)	～175	9.5	ふっ素樹脂	1個
空気 / 水 / 油 / ガス	1/2B(15A)	～100	4	FKM(バイトン)	1個
空気 / 水 / 油 / ガス	3/4B(20A)	～100	4	FKM(バイトン)	1個
空気 / 水 / 油 / ガス	3/8B(10A)	～100	9.5	FKM(バイトン)	1個
空気 / 水 / 油 / ガス	1/2B(15A)	～100	9.5	FKM(バイトン)	1個
空気 / 水 / 油 / ガス	3/4B(20A)	～100	9.5	FKM(バイトン)	1個

通常単価(税別) (税込単価)	通常出荷日

25,522円 ( 28,074円 )	5日目
26,512円 ( 29,163円 )	在庫品1日目当日出荷可能
26,117円 ( 28,729円 )	5日目
25,522円 ( 28,074円 )	5日目
24,729円 ( 27,202円 )	5日目
20,896円 ( 22,986円 )	15日目
26,758円 ( 29,434円 )	5日目
26,512円 ( 29,163円 )	5日目
27,842円 ( 30,626円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・コンパクトで軽量な直動式電磁弁です。
・接液部にはステンレス材を使用し、高い耐食性を有しています。
・配管取付は、水平・垂直任意です。
・コイルはAC100V／200V結線方法選択形を使用しています。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

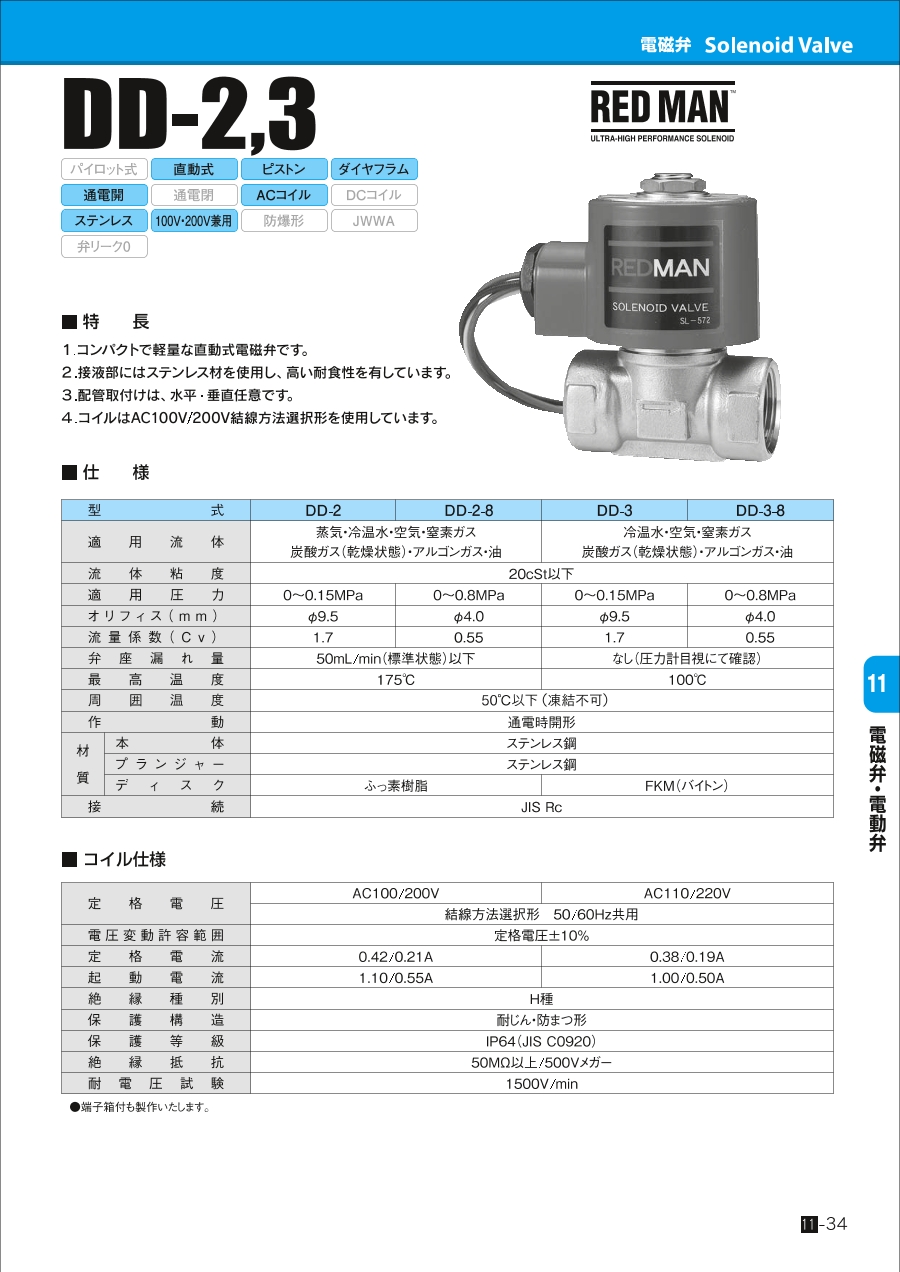

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
