澤村電気工業

DCモータ SS60E8シリーズ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 71,999円～77,039円特別価格

税込単価: 79,199円～84,743円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

澤村電気工業

通常出荷日：15 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

澤村電気工業

通常出荷日：在庫品1日目

【特長】・標準定格電圧は、24V/100V （350W）です。

本体形状
丸
定格出力 (W)
350
取付タイプ
標準

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報

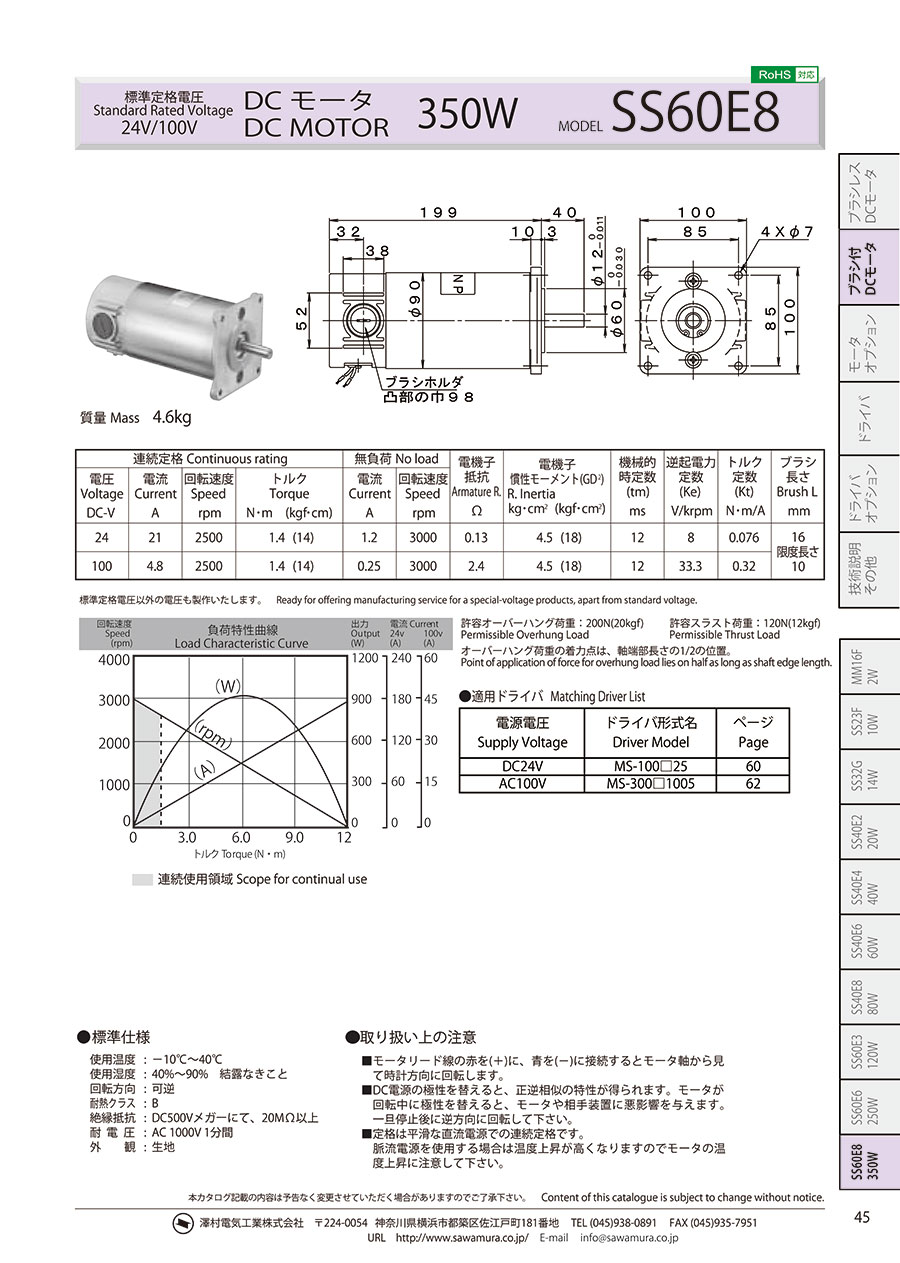

カタログ

商品情報

外形図

DCモータ

単位：mm

（1）ブラシホルダ

HP□R形減速機付ギヤードモータ

HG形平歯車減速機付DCギヤードモータ

製品仕様

使用温度	-10 ℃～ +40 ℃
使用湿度	40%～ 90% 結露なきこと
回転方向	可逆
耐熱クラス	B
絶縁抵抗	DC500Vメガーにて、20MΩ以上
耐電圧	AC 1000V 1分間
外観	生地

製品仕様

連続定格				無負荷		電機子抵抗	電機子慣性モーメント（GD²）	機械的時定数（tm）	逆起電力定数（Ke）	トルク定数（Kt）	ブラシ長さL	質量
電圧	電流	回転速度	トルク	電流	回転速度	電機子抵抗	電機子慣性モーメント（GD²）	機械的時定数（tm）	逆起電力定数（Ke）	トルク定数（Kt）	ブラシ長さL	質量
DC-V	A	rpm	N･m（kgf･cm）	A	rpm	Ω	kg･cm²（kgf･cm²）	ms	V/krpm	N･m/A	mm	kg
24	21	2,500	1.4（14）	1.2	3,000	0.13	4.5（18）	12	8	0.076	16 限度長さ 10	4.6
100	4.8	2,500	1.4（14）	0.25	3,000	2.4	4.5（18）	12	33.3	0.32	16 限度長さ 10	4.6

製品仕様

タイプ	型番	回転速度	定格トルク		定格電流		質量（kg）
タイプ	型番	（rpm）	（N・m）	（kgf・cm）	24V （A）	100V （A）	質量（kg）
HP□R形	SS60E8-HP8R-5	500	5.4	55	21	4.8	11.1
	SS60E8-HP8R-10	250	9.8	100
	SS60E8-HP8R-25	100	25	250
	SS60E8-HP8R-50	50	49	500
	SS60E8-HP10R-100	25	88	900			14.1
	SS60E8-HP10R-200	12	180	1,800			14.1
HG形	SS60E80-HG6-5	500	5.8	60	21	4.8	9.7
	SS60E80-HG6-10	250	12	120
	SS60E80-HG6-25	100	26	270
	SS60E80-HG8-50＊	50	49	500			11.7
	SS60E80-HG8-100＊	25	88	900			14.7
	SS60E80-HG8-200＊	12	180	1,800			14.7

出力軸の回転方向は、リード線の赤を（+）、青を（-）に接続した場合、*は反時計方向となる。

商品特長詳細

負荷特性曲線

適用ドライバ

電源電圧	ドライバ形式名
DC24V	MS-100□25
AC100V	MS-300□1005

注意・禁止事項

モータリード線の赤を（+）に、青を（-）に接続するとモータ軸から見て時計方向に回転する。
DC電源の極性を替えると、正逆相似の特性が得られる。モータが回転中に極性を替えると、モータや相手装置に悪影響を与える。
一旦停止後に逆方向に回転して下さい。
定格は平滑な直流電源での連続定格。
脈流電源を使用する場合は温度上昇が高くなるのでモータの温度上昇に注意して下さい。

型番リスト

表示件数

型番

SS60E8-DC24V

SS60E8-DC100V

種類

モータ種類

フランジ寸法　A

(mm)

電圧

(V)

ギヤヘッドの種類

回転速度

(rpm)

定格トルク

(N･m)

定格電流

(A)

軸方向

最小発注数量

モータ単体	標準	100	24	なし	2500	1.4	21	標準	1個
モータ単体	標準	100	100	なし	2500	1.4	4.8	標準	1個

通常単価(税別) (税込単価)	通常出荷日

77,039円 ( 84,743円 )	15日目
71,999円64,799円 ( 71,279円 )	15日目

詳細情報

基本情報

基本情報

【特長】・標準定格電圧は、24V/100V （350W）です。

カタログ

カタログ (見開き版)

商品担当おすすめ

澤村電気工業
DCモータ SS40E2シリーズ
澤村電気工業
DCモータ SS32Gシリーズ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
