メカニカル部品技術窓口
DCモータ SS60E3シリーズ
- 通常単価(税別)
- 49,427円～56,133円
- 税込単価
- 54,370円～61,746円
通常出荷日：在庫品1日目～19日目一部当日出荷可能
【特長】標準定格電圧 12V/24V/100V （120W）
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
DCモータ
単位：mm
（1）ブラシホルダ
L4形遊星減速機付DCギヤードモータ
SS60E3-L4-□ フランジタイプ
SS60E30-L4-□ ベースタイプ
| 型番 | 寸法A（mm） | 寸法B（mm） | 寸法C（mm） | |
|---|---|---|---|---|
| SS60E3 SS60E30 | -L4-5 | 255 | 80 | 51 |
| -L4-10 | ||||
| -L4-25 | 271 | 96 | 67 | |
| -L4-50 | ||||
L5形遊星減速機付DCギヤードモータ
SS60E3-L5-□ フランジタイプ
SS60E30-L5-□ ベースタイプ
HP□R 形減速機付ギヤードモータ
HG形減速機付DCギヤードモータ
製品仕様
製品仕様
| 使用温度 | -10 ℃～ +40 ℃ |
|---|---|
| 使用湿度 | 40%～ 90% 結露なきこと |
| 回転方向 | 可逆 |
| 耐熱クラス | B |
| 絶縁抵抗 | DC500Vメガーにて、20MΩ以上 |
| 耐電圧 | AC 1000V 1分間 |
| 外観 | 生地 |

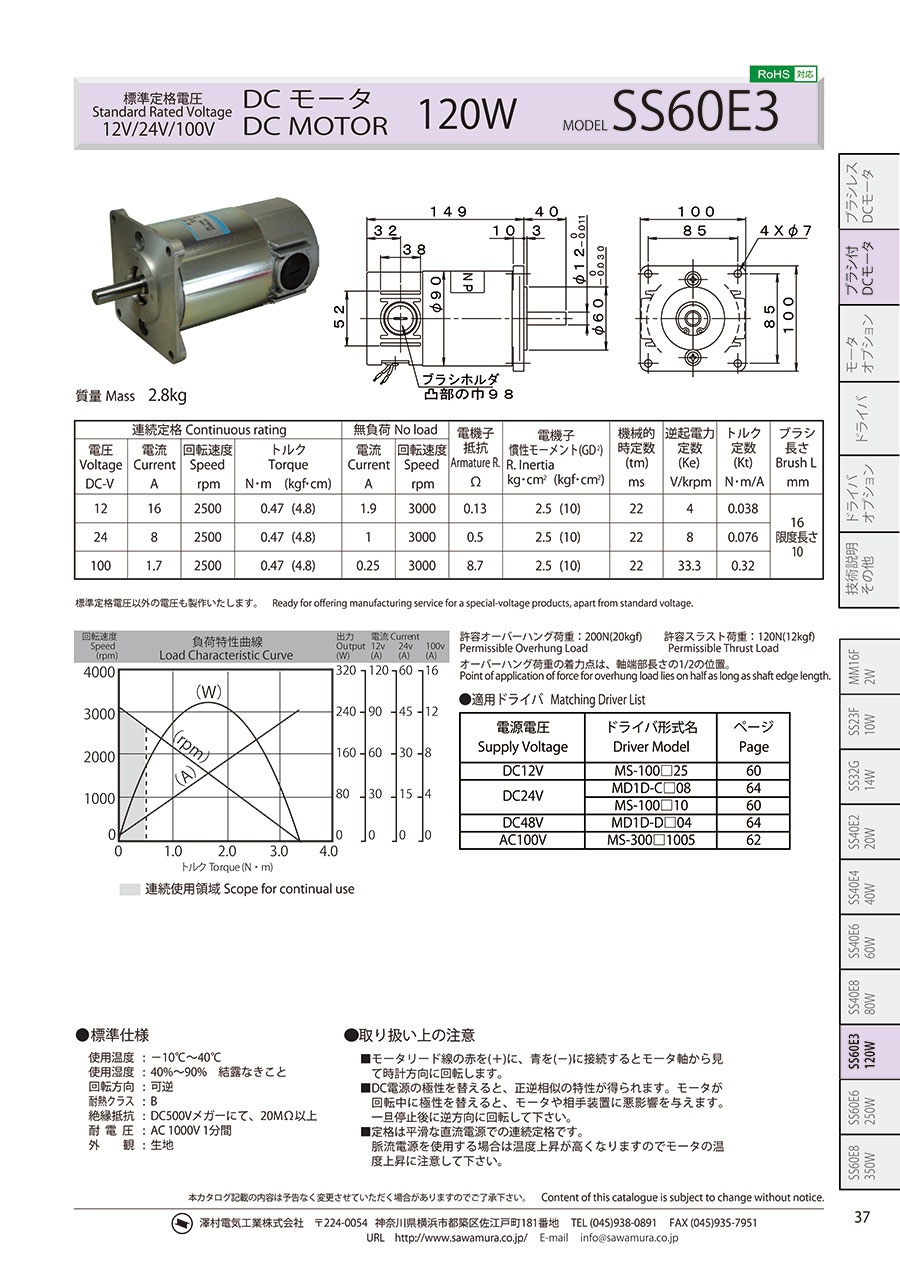

DCモータ 仕様表
| 連続定格 | 無負荷 | 電機子 抵抗 | 電機子 慣性モーメント（GD2） | 機械的 時定数 （tm） | 逆起電力 定数 （Ke） | トルク 定数 （Kt） | ブラシ 長さL | 質量 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 電圧 | 電流 | 回転 速度 | トルク | 電流 | 回転 速度 | |||||||
| DC-V | A | rpm | N･m（kgf･cm） | A | rpm | Ω | kg･cm2（kgf･cm2） | ms | V/krpm | N･m/A | mm | kg |
| 12 | 16 | 2,500 | 0.47（4.8） | 1.9 | 3,000 | 0.13 | 2.5（10） | 22 | 4 | 0.038 | 16 限度長さ 10 | 2.8 |
| 24 | 8 | 2,500 | 0.47（4.8） | 1 | 3,000 | 0.5 | 2.5（10） | 22 | 8 | 0.076 | ||
| 100 | 1.7 | 2,500 | 0.47（4.8） | 0.25 | 3,000 | 8.7 | 2.5（10） | 22 | 33.3 | 0.32 | ||
DCギヤードモータ 仕様表
| タイプ | 型番 | 回転速度 | 定格トルク | 定格電流 | 質量 （kg） | |||
|---|---|---|---|---|---|---|---|---|
| （rpm） | （N・m） | （kgf・cm） | 12V （A） | 24V （A） | 100V （A） | |||
| L4形 フランジ タイプ | SS60E3-L4-5 | 500 | 2.0 | 20 | 14 | 7 | 1.7 | 4.4 |
| SS60E3-L4-10 | 250 | 3.9 | 40 | 14 | 7 | 1.7 | ||
| SS60E3-L4-25 | 100 | 7.8 | 80 | 12 | 6 | 1.5 | 4.8 | |
| SS60E3-L4-50 | 50 | 12 | 120 | 11 | 5.5 | 1.3 | ||
| L4形 ベース タイプ | SS60E30-L4-5 | 500 | 2.0 | 20 | 14 | 7 | 1.7 | 5.1 |
| SS60E30-L4-10 | 250 | 3.9 | 40 | 14 | 7 | 1.7 | ||
| SS60E30-L4-25 | 100 | 7.8 | 80 | 12 | 6 | 1.5 | 5.5 | |
| SS60E30-L4-50 | 50 | 12 | 120 | 11 | 5.5 | 1.3 | ||
| L5形 フランジ タイプ | SS60E3-L5-100 | 25 | 29 | 300 | 14 | 7 | 1.5 | 8.5 |
| SS60E3-L5-150 | 18 | 29 | 300 | 11 | 5.5 | 1.3 | ||
| SS60E3-L5-300 | 9 | 29 | 300 | 6.5 | 3.2 | 0.8 | ||
| L5形 ベース タイプ | SS60E30-L5-100 | 25 | 29 | 300 | 14 | 7 | 1.5 | 9.5 |
| SS60E30-L5-150 | 18 | 29 | 300 | 11 | 5.5 | 1.3 | ||
| SS60E30-L5-300 | 9 | 29 | 300 | 6.5 | 3.2 | 0.8 | ||
| HP□R形 | SS60E3-HP6R-5 | 500 | 1.8 | 18 | 16 | 8 | 1.7 | 7.3 |
| SS60E3-HP6R-10 | 250 | 3.5 | 36 | |||||
| SS60E3-HP6R-25 | 100 | 8.8 | 90 | |||||
| SS60E3-HP6R-50 | 50 | 18 | 180 | |||||
| SS60E3-HP8R-100 | 25 | 32 | 330 | 9.3 | ||||
| SS60E3-HP8R-200 | 12 | 65 | 660 | |||||
| HG形 | SS60E3-HG4-5 | 500 | 2 | 20 | 16 | 8 | 1.7 | 6.3 |
| SS60E3-HG4-10 | 250 | 3.7 | 38 | 16 | 8 | 1.7 | ||
| SS60E3-HG4-25 | 100 | 8.8 | 90 | 16 | 8 | 1.7 | ||
| SS60E3-HG4-50 | 50 | 18 | 180 | 16 | 8 | 1.7 | ||
| SS60E3-HG6-100* | 25 | 32 | 330 | 16 | 8 | 1.7 | 7.3 | |
| SS60E3-HG6-200* | 12 | 65 | 660 | 16 | 8 | 1.7 | ||
出力軸の回転方向は、リード線の赤を（+）、青を（-）に接続した場合、*は反時計方向回転となる。
商品特長詳細
許容オーバーハング荷重：200N （20kgf）
許容スラスト荷重：120N （12kgf）
オーバーハング荷重の着力点は、軸端部長さの1/2の位置。
負荷特性曲線
適用ドライバ
| 電源電圧 | ドライバ形式名 |
|---|---|
| DC12V | MS-100□25 |
| DC24V | MD1D-C□08 |
| MS-100□10 | |
| DC48V | MD1D-D□04 |
| AC100V | MS-300□1005 |
注意・禁止事項
- モータリード線の赤を（+）に、青を（-）に接続するとモータ軸から見て時計方向に回転する。
- DC電源の極性を替えると、正逆相似の特性が得られる。モータが回転中に極性を替えると、モータや相手装置に悪影響を与える。
一旦停止後に逆方向に回転して下さい。 - 定格は平滑な直流電源での連続定格。
脈流電源を使用する場合は温度上昇が高くなるのでモータの温度上昇に注意して下さい。
