DCモータ SS40E8シリーズ
- 通常単価(税別)
- 28,399円～29,580円
- 税込単価
- 31,239円～32,538円
通常出荷日：15日目
【特長】・標準定格電圧 12V/24V/100V （80W）
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
DCモータ
単位：mm
L4形遊星減速機付DCギヤードモータ
SS40E8-L4-□フランジタイプ
SS40E80-L4-□ベースタイプ
| 型番 | 寸法A（mm） | 寸法B（mm） | 寸法C（mm） | |
|---|---|---|---|---|
| SS40E8 SS40E80 | -L4-5 | 242 | 80 | 51 |
| -L4-10 | ||||
| -L4-25 | 258 | 96 | 67 | |
| -L4-50 | ||||
| -L4-100 | ||||
| -L4-150 | 273 | 111 | 82 | |
| -L4-300 | ||||
製品仕様
製品仕様
| 使用温度 | -10 ℃～ +40 ℃ |
|---|---|
| 使用湿度 | 40%～ 90% 結露なきこと |
| 回転方向 | 可逆 |
| 耐熱クラス | B |
| 絶縁抵抗 | DC500Vメガーにて、20MΩ以上 |
| 耐電圧 | AC 1000V 1 分間 |
| 外観 | 生地（鉄ケース部めっき） |

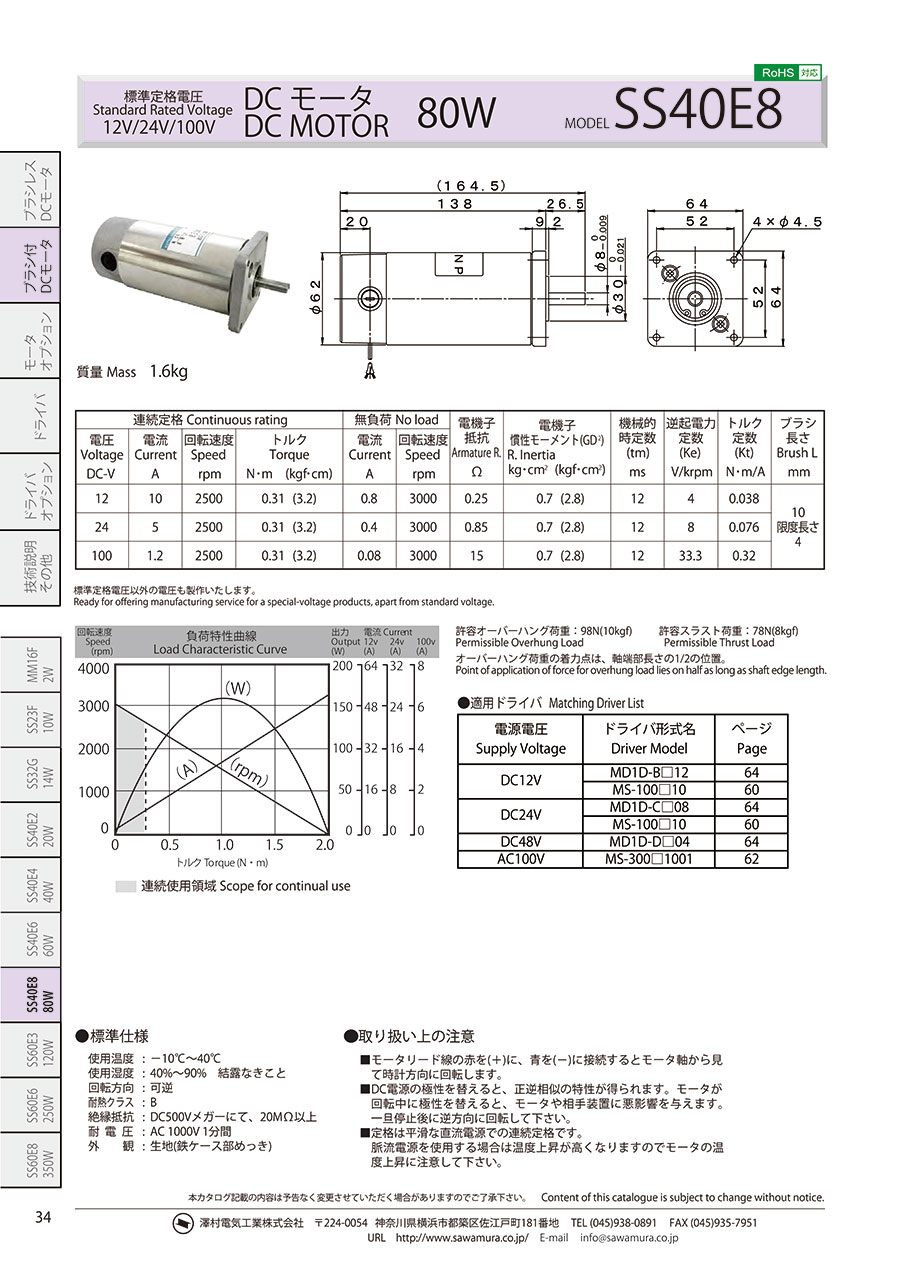

DCモータ 仕様表
| 連続定格 | 無負荷 | 電機子 抵抗 | 電機子 慣性モーメント（GD2） | 機械的 時定数 （tm） | 逆起電力 定数 （Ke） | トルク 定数 （Kt） | ブラシ 長さL | 質量 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 電圧 | 電流 | 回転 速度 | トルク | 電流 | 回転 速度 | |||||||
| DC-V | A | rpm | N･m（kgf･cm） | A | rpm | Ω | kg･cm2（kgf･cm2） | ms | V/krpm | N･m/A | mm | kg |
| 12 | 10 | 2,500 | 0.31（3.2） | 0.8 | 3,000 | 0.25 | 0.7（2.8） | 12 | 4 | 0.038 | 10 限度長さ 4 | 1.6 |
| 24 | 5 | 2,500 | 0.31（3.2） | 0.4 | 3,000 | 0.85 | 0.7（2.8） | 12 | 8 | 0.076 | ||
| 100 | 1.2 | 2,500 | 0.31（3.2） | 0.08 | 3,000 | 15 | 0.7（2.8） | 12 | 33.3 | 0.32 | ||
DCギヤードモータ 仕様表
| タイプ | 型番 | 回転速度 | 定格トルク | 定格電流 | 質量 （kg） | |||
|---|---|---|---|---|---|---|---|---|
| （rpm） | （N・m） | （kgf・cm） | 12V （A） | 24V （A） | 100V （A） | |||
| L4形 | SS40E8-L4-5 | 500 | 1.2 | (12) | 8.5 | 4.2 | 1.0 | 2.9 |
| SS40E8-L4-10 | 250 | 2.5 | (25) | 8.5 | 4.2 | 1.0 | ||
| SS40E8-L4-25 | 100 | 4.9 | (50) | 7.6 | 3.8 | 1.0 | 3.4 | |
| SS40E8-L4-50 | 50 | 9.8 | (100) | 7.6 | 3.8 | 1.0 | ||
| SS40E8-L4-100 | 25 | 20 | (200) | 7.6 | 3.8 | 1.0 | ||
| SS40E8-L4-150 | 18 | 20 | (200) | 6.8 | 3.4 | 0.8 | 3.8 | |
| SS40E8-L4-300 | 9 | 20 | (200) | 4.3 | 2.1 | 0.5 | ||
| SS40E80-L4-5 | 500 | 1.2 | (12) | 8.5 | 4.2 | 1.0 | 3.3 | |
| SS40E80-L4-10 | 250 | 2.5 | (25) | 8.5 | 4.2 | 1.0 | ||
| SS40E80-L4-25 | 100 | 4.9 | (50) | 7.6 | 3.8 | 1.0 | 3.8 | |
| SS40E80-L4-50 | 50 | 9.8 | (100) | 7.6 | 3.8 | 1.0 | ||
| SS40E80-L4-100 | 25 | 20 | (200) | 7.6 | 3.8 | 1.0 | ||
| SS40E80-L4-150 | 18 | 20 | (200) | 6.8 | 3.4 | 0.8 | 4.2 | |
| SS40E80-L4-300 | 9 | 20 | (200) | 4.3 | 2.1 | 0.5 | ||
商品特長詳細
許容オーバーハング荷重：98N （10kgf）
許容スラスト荷重：78N （8kgf）
オーバーハング荷重の着力点は、軸端部長さの1/2の位置。
負荷特性曲線
適用ドライバ
| 電源電圧 | ドライバ形式名 |
|---|---|
| DC12V | MD1D-B□12 |
| MS-100□10 | |
| DC24V | MD1D-C□08 |
| MS-100□10 | |
| DC48V | MD1D-D□04 |
| AC100V | MS-300□1001 |
注意・禁止事項
- モータリード線の赤を（+）に、青を（-）に接続するとモータ軸から見て時計方向に回転する。
- DC電源の極性を替えると、正逆相似の特性が得られる。モータが回転中に極性を替えると、モータや相手装置に悪影響を与える。
一旦停止後に逆方向に回転して下さい。 - 定格は平滑な直流電源での連続定格。
脈流電源を使用する場合は温度上昇が高くなるのでモータの温度上昇に注意して下さい。
