澤村電気工業

DCモータ SS40E4シリーズ

カタログ |

数量スライド割引

通常単価(税別): 19,845円～23,117円

税込単価: 21,830円～25,429円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

澤村電気工業

通常出荷日：15 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

澤村電気工業

通常出荷日：15 日目

【特長】・標準定格電圧 12V/24V/100V （40W）

本体形状
丸
定格出力 (W)
40

未確定：候補が3型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

DCモータ

単位：mm

H3F形平歯車減速機付DCギヤードモータ

型番	寸法A（mm）
SS40E4-H3F-5	36.5
SS40E4-H3F-12.5	36.5
SS40E4-H3F-25	46.5
SS40E4-H3F-50
SS40E4-H3F-100
SS40E4-H3F-150

L1形遊星減速機付DCギヤードモータ

SS40E4-L1-□ フランジタイプ

SS40E40-L1-□ ベースタイプ

型番		寸法A（mm）	寸法B（mm）	寸法C（mm）
SS40E4 SS40E40	-L1-5	184	56	30
	-L1-10	184	56	30
	-L1-25	195	67	41

L2形遊星減速機付DCギヤードモータ

SS40E4-L2-□ フランジタイプ

SS40E40-L2-□ ベースタイプ

型番		寸法A（mm）	寸法B（mm）	寸法C（mm）
SS40E4 SS40E40	-L2-50	203	75	49
	-L2-100	203	75	49
	-L2-150	215	87	61
	-L2-300	215	87	61

T形ウォーム減速機付DCギヤードモータ

D2形ウォーム減速機付DCギヤードモータ

C形ウォーム減速機付DCギヤードモータ

製品仕様

使用温度	-10 ℃～ +40 ℃
使用湿度	40%～ 90% 結露なきこと
回転方向	可逆
耐熱クラス	B
絶縁抵抗	DC500Vメガーにて、20MΩ以上
耐電圧	AC 1000V 1分間
外観	生地（鉄ケース部めっき）

DCモータ仕様表

連続定格				無負荷		電機子抵抗	電機子慣性モーメント（GD²）	機械的時定数（tm）	逆起電力定数（Ke）	トルク定数（Kt）	ブラシ長さL	質量
電圧	電流	回転速度	トルク	電流	回転速度	電機子抵抗	電機子慣性モーメント（GD²）	機械的時定数（tm）	逆起電力定数（Ke）	トルク定数（Kt）	ブラシ長さL	質量
DC-V	A	rpm	N・m （kgf・cm）	A	rpm	Ω	kg・cm² （kgf・cm²）	ms	V/krpm	N・m/A	mm	kg
12	5.5	2,500	0.16（1.6）	0.55	3,100	0.4	0.53（2.1）	18	3.87	0.037	10 限度長さ 4	1.1
24	2.7	2,500	0.16（1.6）	0.28	3,100	1.7	0.53（2.1）	18	7.74	0.074
100	0.6	2,500	0.16（1.6）	0.06	3,100	28	0.53（2.1）	18	32.3	0.31

DCギヤードモータ仕様表

タイプ	型番	回転速度	定格トルク		定格電流			質量（kg）
タイプ	型番	（rpm）	（N・m）	（kgf・cm）	12V （A）	24V （A）	100V (A)	質量（kg）
H3F形	SS40E4-H3F-5	500	0.59	6	4.4	2.2	0.6	1.5
	SS40E4-H3F-12.5	200	1.5	15	4.4	2.2	0.6	1.5
	SS40E4-H3F-25*	100	2.5	25	4.0	2.0	0.55	1.7
	SS40E4-H3F-50	50	4.9	50	4.0	2.0	0.55
	SS40E4-H3F-100	25	9.8	100	4.4	2.2	0.6
	SS40E4-H3F-150	17	9.8	100	3.5	1.8	0.45
L1形フランジタイプ	SS40E4-L1-5	500	0.59	6	5.0	2.5	0.6	1.5
	SS40E4-L1-10	250	1.2	12	5.0	2.5	0.6
	SS40E4-L1-25	100	2.5	25	4.5	2.0	0.5
L1形ベースタイプ	SS40E40-L1-5	500	0.59	6	5.0	2.5	0.6	1.7
	SS40E40-L1-10	250	1.2	12	5.0	2.5	0.6
	SS40E40-L1-25	100	2.5	25	4.5	2.0	0.5
L2形フランジタイプ	SS40E4-L2-50	50	4.9	50	4.0	2.0	0.5	1.7
	SS40E4-L2-100	25	7.8	80	3.6	1.8	0.45	1.7
	SS40E4-L2-150	18	7.8	80	3.2	1.5	0.35	1.8
	SS40E4-L2-300	9	7.8	80	2.0	0.9	0.2	1.8
L2形ベースタイプ	SS40E40-L2-50	50	4.9	50	4.0	2.0	0.5	2.0
	SS40E40-L2-100	25	7.8	80	3.6	1.8	0.45	2.0
	SS40E40-L2-150	18	7.8	80	3.2	1.5	0.35	2.1
	SS40E40-L2-300	9	7.8	80	2.0	0.9	0.2	2.1
T形	SS40E4-T-8	300	0.29	3	2.4	1.2	0.3	1.4
T形	SS40E4-T-16	150	0.49	5	2.4	1.2	0.3	1.4
D2形	SS40E4-D2-25	100	0.98	10	3.0	1.5	0.35	1.9
D2形	SS40E4-D2-64	40	1.5	15	2.8	1.4	0.33	1.9
C形	SS40E4-C-75	32	2.5	25	4.5	2.2	0.5	2.0
	SS40E4-C-150	16	2.9	30	3.5	1.7	0.4
	SS40E4-C-300	8	2.9	30	3.2	1.5	0.35

出力軸の回転方向は、リード線の赤を（+）、青を（-）に接続した場合、*は反時計方向となる。

商品特長詳細

許容オーバーハング荷重：49N （5kgf）
許容スラスト荷重：78N （8kgf）
オーバーハング荷重の着力点は、軸端部長さの1/2の位置。

負荷特性曲線

適用ドライバ

電源電圧	ドライバ形式名
DC12V	MD1D-B□08
DC12V	MS-100□10
DC24V	MD1D-C□04
DC24V	MS-100□05
DC48V	MD1D-D□04
AC100V	MS-300□1001

注意・禁止事項

モータリード線の赤を（+）に、青を（-）に接続するとモータ軸から見て時計方向に回転する。
DC電源の極性を替えると、正逆相似の特性が得られる。モータが回転中に極性を替えると、モータや相手装置に悪影響を与える。一旦停止後に逆方向に回転して下さい。
定格は平滑な直流電源での連続定格。脈流電源を使用する場合は温度上昇が高くなるのでモータの温度上昇に注意して下さい。

型番リスト

表示件数

型番

SS40E4-DC12V

SS40E4-DC24V

SS40E4-DC100V

種類

モータ種類

フランジ寸法　A

(mm)

電圧

(V)

ギヤヘッドの種類

回転速度

(rpm)

定格トルク

(N･m)

定格電流

(A)

軸方向

取付タイプ

最小発注数量

モータ単体	標準	64	12	なし	2500	0.16	5.5	標準	標準	1個
モータ単体	標準	64	24	なし	2500	0.16	2.7	標準	標準	1個
モータ単体	標準	64	100	なし	2500	0.16	0.6	標準	標準	1個

通常単価(税別) (税込単価)	通常出荷日

19,845円 ( 21,830円 )	19日目
23,117円 ( 25,429円 )	15日目
20,264円 ( 22,290円 )	15日目

詳細情報

基本情報

基本情報

【特長】・標準定格電圧 12V/24V/100V （40W）

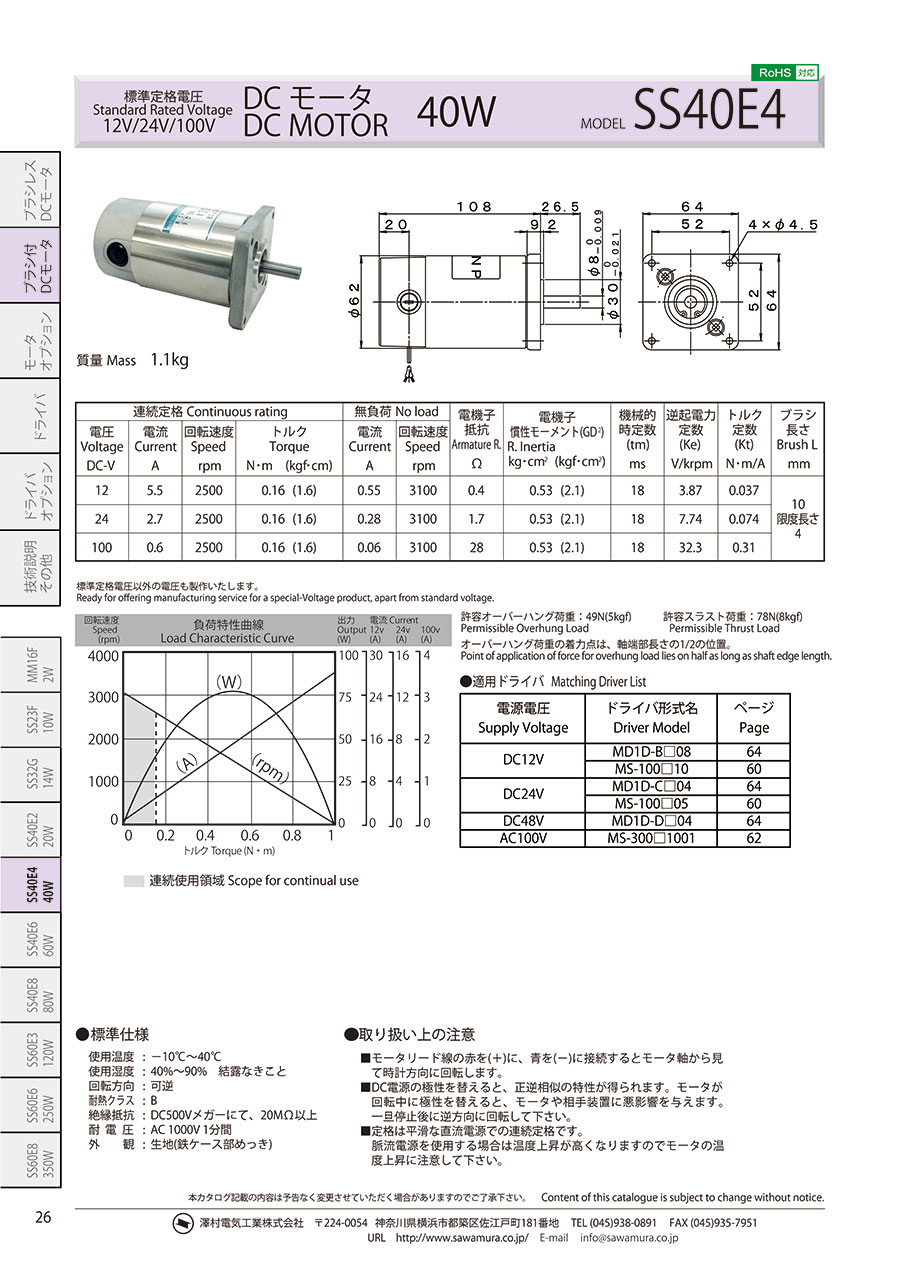

カタログ

カタログ (見開き版)

商品担当おすすめ

澤村電気工業
DCモータ SS40E2シリーズ
澤村電気工業
DCモータ SS32Gシリーズ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
