メカニカル部品技術窓口
ブラシレスDCモータ R08Gシリーズ
- 通常単価(税別)
- 53,615円
- 税込単価
- 58,977円
【ブランド】澤村電気工業【電源電圧】・DC24V【ギヤヘッド】・平歯車ギヤヘッ...
詳細情報を確認するR08GC-H4-5の仕様・寸法情報
商品情報

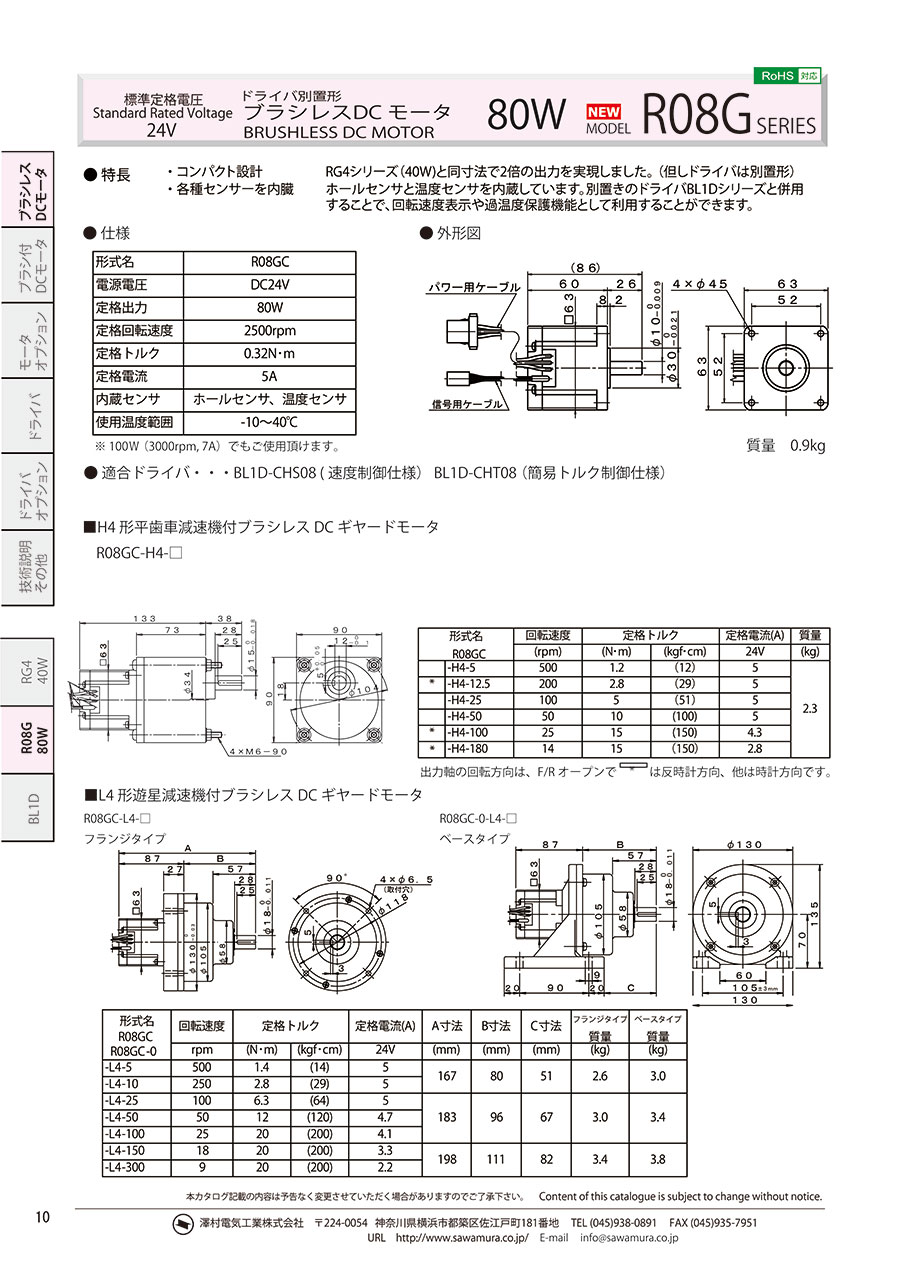

外形図
R08GC
H4形平歯車減速機付ブラシレスDCギヤードモータ
R08GC-H4-□
L4形遊星減速機付ブラシレスDCギヤードモータ
R08GC-L4-□
R08GC-0-L4-□
製品仕様
仕様
| 型番 | R08GC |
|---|---|
| 電源電圧 | DC24V |
| 定格出力 | 80W |
| 定格回転速度 | 2,500rpm |
| 定格トルク | 0.32N・m |
| 定格電流 | 5A |
| 内蔵センサ | ホールセンサ、温度センサ |
| 使用温度範囲 | -10～+40℃ |
| 質量 | 0.9kg |
※100W（3,000rpm、7A）でもご使用頂けます。
- 適用ドライバ：BL1D-CHS08（速度制御仕様）、BL1D-CHT08（簡易トルク制御仕様）
H4形平歯車減速機付ブラシレスDCギヤードモータ
| 型番 | 回転速度 | 定格トルク | 定格電流（A） | 質量 | |
|---|---|---|---|---|---|
| （rpm） | （N・m） | （kgf・cm） | 24V | （kg） | |
| R08GC-H4-5 | 500 | 1.2 | （12） | 5 | 2.3 |
| ※R08GC-H4-12.5 | 200 | 2.8 | （29） | 5 | |
| R08GC-H4-25 | 100 | 5 | （51） | 5 | |
| R08GC-H4-50 | 50 | 10 | （100） | 5 | |
| ※R08GC-H4-100 | 25 | 15 | （150） | 4.3 | |
| ※R08GC-H4-180 | 14 | 15 | （150） | 2.8 | |
- 出力軸の回転方向は、F/Rオープンで※は反時計方向、他は時計方向です。
L4形遊星減速機付ブラシレスDCギヤードモータ
| 型番 | 回転速度 | 定格トルク | 定格電流（A） | A寸法 | B寸法 | C寸法 | フランジタイプ質量 | ベースタイプ質量 | |
|---|---|---|---|---|---|---|---|---|---|
| （rpm） | （N・m） | （kgf・cm） | 24V | （mm） | （mm） | （mm） | （kg） | （kg） | |
| R08GC-L4-5 R08GC-0-L4-5 | 500 | 1.4 | （14） | 5 | 167 | 80 | 51 | 2.6 | 3.0 |
| R08GC-L4-10 R08GC-0-L4-10 | 250 | 2.8 | （29） | 5 | |||||
| R08GC-L4-25 R08GC-0-L4-25 | 100 | 6.3 | （64） | 5 | 183 | 96 | 67 | 3.0 | 3.4 |
| R08GC-L4-50 R08GC-0-L4-50 | 50 | 12 | （120） | 4.7 | |||||
| R08GC-L4-100 R08GC-0-L4-100 | 25 | 20 | （200） | 4.1 | |||||
| R08GC-L4-150 R08GC-0-L4-150 | 18 | 20 | （200） | 3.3 | 198 | 111 | 82 | 3.4 | 3.8 |
| R08GC-L4-300 R08GC-0-L4-300 | 9 | 20 | （200） | 2.2 | |||||
詳細情報
基本情報
【ブランド】澤村電気工業
【電源電圧】
・DC24V
【ギヤヘッド】
・平歯車ギヤヘッド
・遊星ギヤヘッド
【特長】
・コンパクト設計
・各種センサーを内蔵
・RG4シリーズ（40W）と同寸法で2倍の出力を実現しました（但しドライバは別置形）
・ホールセンサと温度センサを内蔵しています
・別置きのドライバBL1Dシリーズと併用することで、回転速度表示や過温度保護機能として利用することができます
