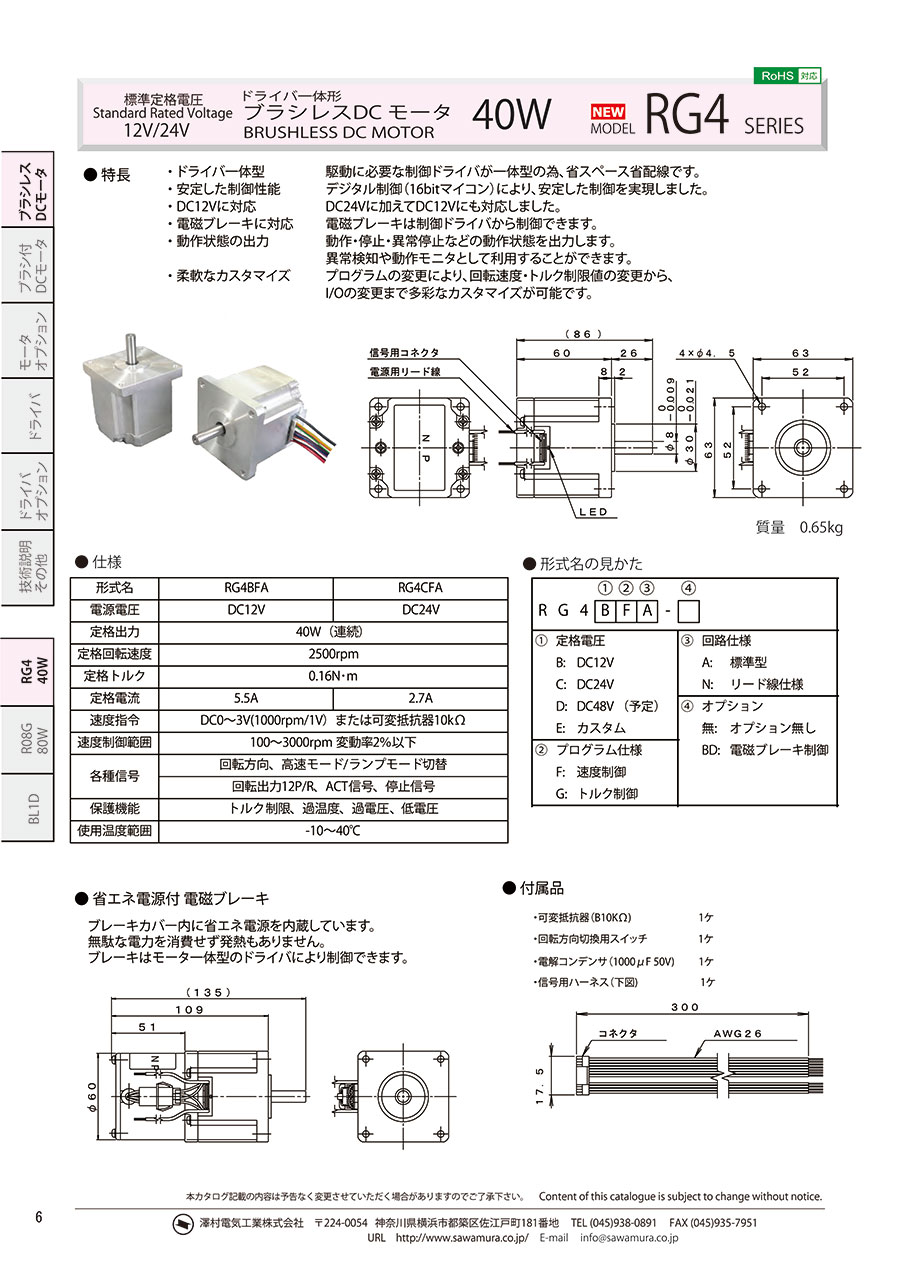

ブラシレスDCモータ RG4シリーズ
- 通常単価(税別)
- 68,132円～86,211円
- 税込単価
- 74,945円～94,832円
【ブランド】澤村電気工業【定格電圧】・DC12V・DC24V【ギヤヘッド】・平歯車ギヤヘッド・遊星ギヤ...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
（1）：信号用コネクタ （2）：電源用リード線
製品仕様
| 形式名 | RG4BFA | RG4CFA |
|---|---|---|
| 電源電圧 | DC12V | DC24V |
| 定格出力 | 40W（連続） | |
| 定格回転速度 | 2500rpm | |
| 定格トルク | 0.16N･m | |
| 定格電流 | 5.5A | 2.7A |
| 速度指令 | DC0～3V(1000rpm/1V）または可変抵抗器10kΩ | |
| 速度制御範囲 | 100～3000rpm 変動率2％以下 | |
| 各種信号 | 回転方向、高速モード/ランプモード切替 | |
| 回転出力12P/R、ACT信号、停止信号 | ||
| 保護機能 | トルク制限、過温度、過電圧、低電圧 | |
| 使用温度範囲 | -10～40℃ | |
| 質量 | 0.65kg | |
使用方法・使用事例
指令入力/ 信号出力
多彩な入出力機能を有し、装置にあわせた使用方法が可能。
商品特長詳細
省エネ電源付 電磁ブレーキ
- ブレーキカバー内に省エネ電源を内蔵している。
- 無駄な電力を消費せず発熱もない。
- ブレーキはモータ一体型のドライバにより制御。
付属品
| 名称 | 個数 |
|---|---|
| 可変抵抗器（B10KΩ) | 1ケ |
| 回転方向切換用スイッチ | 1ケ |
| 電解コンデンサ（1000μF 50V) | 1ケ |
| 信号用ハーネス（下図) | 1ケ |
（1）：コネクタ
性能・試験情報
負荷特性曲線（速度制御仕様 タイプF）
(例) モータが2000rpm になるよう速度指令を行った場合、負荷変動があっても④の線のようにトルク制限値まで一定の速度を保つ。
その際の電流値は の様なカーブとなる。（便宜上①～⑧に分けているが、実際には回転速度は無段階で設定が可能）
回転速度とトルク
横座標：トルク N･m
縦座標：回転速度 rpm
電流とトルク
横座標：トルク N･m
縦座標：電流 A
動作モード
あらかじめ二つの動作モードを用意。二つのモードは外部指令により切り替えが可能。
ランプモード
モータをランプ（台形）カーブで動作させるモード。
モータの急激な速度変化を抑えたい用途に適す。
高速応答モード
約60msec で3000rpm に到達するモード。
指令に対して高速応答させたい用途に適す。
指令回転速度
モータ回転速度
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
76,770円 ( 84,447円 ) | 9日目 |
68,132円 ( 74,945円 ) | 9日目 |
72,856円 ( 80,142円 ) | 9日目 |
81,474円 ( 89,621円 ) | 9日目 |
76,770円 ( 84,447円 ) | 9日目 |
82,296円 ( 90,526円 ) | 9日目 |
73,020円 ( 80,322円 ) | 9日目 |
86,211円 ( 94,832円 ) | 9日目 |
詳細情報
基本情報
【ブランド】澤村電気工業
【定格電圧】
・DC12V
・DC24V
【ギヤヘッド】
・平歯車ギヤヘッド
・遊星ギヤヘッド
・ウォームギヤヘッド
【特長】
・ドライバ一体型：駆動に必要な制御ドライバが一体型の為、省スペース省配線です
・安定した制御性能：デジタル制御（16bitマイコン）により、安定した制御を実現しました
・DC12Vに対応：DC24Vに加えてDC12Vにも対応しました
・電磁ブレーキに対応：電磁ブレーキは制御ドライバから制御できます
・動作状態の出力：動作・停止・異常停止などの動作状態を出力します。異常検知や動作モニタとして利用することができます
・柔軟なカスタマイズ：プログラムの変更により、回転速度・トルク制限値の変更から、I/Oの変更まで多彩なカスタマイズが可能です
