DCサーボモータドライバ MS-100シリーズ

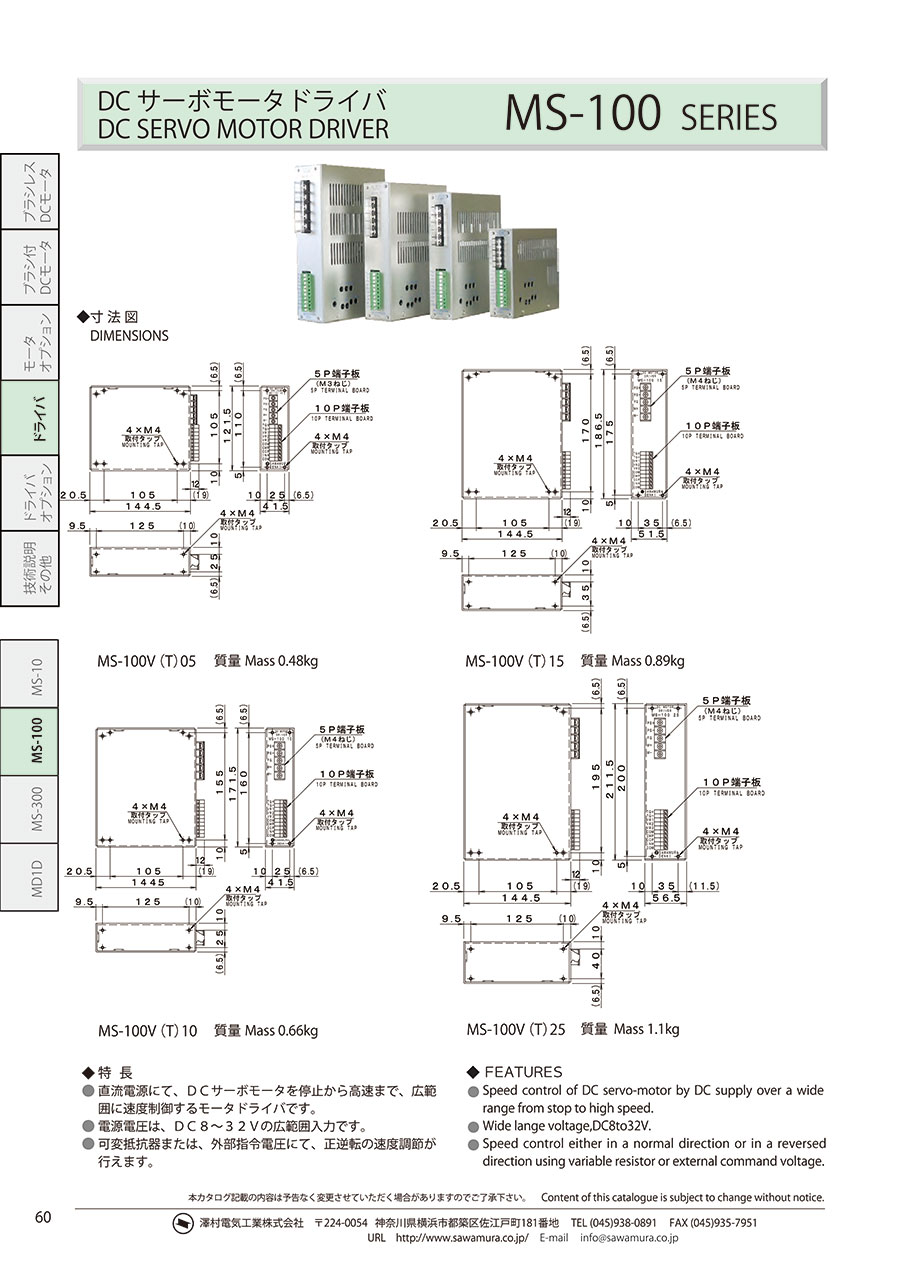

外形図

A：5P端子板（M3ねじ）
B：10P端子板
C：4×M4取付タップ
D：5P端子板（M4ねじ）

製品仕様

商品特長詳細

特長

直流電源にて、DCサーボモータを停止から高速まで、広範囲に速度制御するモータドライバ。
電源電圧は、DC8～32Vの広範囲入力。
可変抵抗器または、外部指令電圧にて、正逆転の速度調節が行える。

注意・禁止事項

• 接続図の通り、正しく結線して下さい。
• 結線は、電源を切った状態で行って下さい。
• モータの極性が逆のときは、モータが暴走する。また、タコジェネレータの極性が逆のときも暴走する。（MS-100T）。
• モータの-側（M-）は、ドライバのコモン（COM）ではない。
• モータに定格電流以上の電流が流れると、電流制限が働いて、モータは停止する。負荷が軽くなり電流が減少すると、自動的にモータは回転し始める。
• 電流制限値を定格電流より大きくとると、ヒートシンクが過熱して、温度スイッチが働き、モータは停止する。ヒートシンクの温度が下がると、モータは回転し始める。

オプション

・可変抵抗器（10回転10kΩ）
・ダイヤル（アナログまたはディジタル）

接続図

1.電圧制御（MS-100V）



2. タコジェネレータフィードバック制御（MS-100T）
