三好キカイ

軸付タイプスプライン軸付ジョイント精密タイプH-P型

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 18,947円～95,234円特別価格

税込単価: 20,842円～104,757円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三好キカイ

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三好キカイ

通常出荷日：7 日目

カタログP.6『ご注文に際してのお願い』を参照のうえご注文下さい。　カタログP...

種類
軸付タイプ
特徴
高精度 / 高耐久性
本体材質
SCM435
用途
標準

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

標準品（セットされておりません）

キータップ付セット品（H-P TTS）

製品仕様

標準品附属品：スプリングピン 4本

規格表

型番	記号
型番	φd^H7	φD	I	l	E	H	F スライド量	φA	S	SP
H-6P	6	12.5	20	13	43.5	8.5	25	6	60	大径6, m＝0.5, z＝10
H-8P	8	16	25	16.5	50.5	10.5	25	8	70	大径8, m＝0.5, z＝14
H-10P	10	20	28	17	65	20	30	10	80	大径10, m＝0.5, z＝18
H-12P	12	25	35.5	22	85	25	35	12	80	大径12, m＝0.75, z＝14
H-16P	16	32	40	23	95	30	40	16	75	13×16×3.5×6
H-20P	20	40	50	28	110	40	45	22	90	18×22×5×6
H-25P	25	50	63	36	125	40	60	30	100	23×28×6×6
H-30P	30	57	82.5	51	140	55	60	35	115	28×34×7×6

型番	記号
	取付用スプリングピン寸法	新 JIS キー		旧 JIS キー		TAP M	MAX			MIN
	取付用スプリングピン寸法	a^JS9	b	a^JS9	b	TAP M	L₁（-F～0）	L₂	L₃	L₁（-F～0）
H-6P	2×12	2	1.0	2	1.0	M3	252	212	150	148.5
H-8P	2.5×16	3	1.4	3	1.5	M3	423.5	373.5	300	175.5
H-10P	3×20	3	1.4	4	1.5	M4	440	384	300	207
H-12P	4×25	4	1.8	4	1.5	M4	580	509	400	262
H-16P	5×32	5	2.3	5	2.0	M5	602	522	400	295
H-20P	6×40	6	2.8	5	2.0	M6	842	742	600	355
H-25P	8×50	8	3.3	7	3.0	M8	1,101	975	800	437
H-30P	10×60	8	3.3	7	3.0	M8	1,164	999	800	530

新 JIS キー、旧 JIS キーをお選び下さい。
MAX L₁＝標準部品で組み立て縮み代 F を残した最大寸法
MIN L₁＝軸を切断して嵌合 H と縮み代 F を残した最小寸法

型番リスト

表示件数

型番

φd

(φ)

φD

(φ)

全長

(mm)

軸穴形状・左 (B、TのみJIS規格指定)

軸穴形状・右 (B、TのみJIS規格指定)

RoHS?

最小発注数量

6	12.5	148.5～252	A	A	10	1個
8	16	175.5～423.5	A	A	10	1個
10	20	207～440	A	A	10	1個
12	25	262～580	A	A	10	1個
16	32	295～602	A	A	10	1個
20	40	355～842	A	A	10	1個
25	50	437～1101	A	A	10	1個
30	57	530～1164	A	A	10	1個

通常単価(税別) (税込単価)	通常出荷日

18,947円 ( 20,842円 )	7日目
19,046円17,522円 ( 19,274円 )	7日目
23,266円20,939円 ( 23,033円 )	7日目
27,569円 ( 30,326円 )	7日目
37,471円33,723円 ( 37,095円 )	7日目
49,311円44,379円 ( 48,817円 )	7日目
68,924円62,031円 ( 68,234円 )	7日目
95,234円85,710円 ( 94,281円 )	7日目

詳細情報

基本情報

基本情報

カタログP.6『ご注文に際してのお願い』を参照のうえご注文下さい。　カタログP.24～P25『ジョイントブーツ』をご参照ください。

カタログ

商品TOP

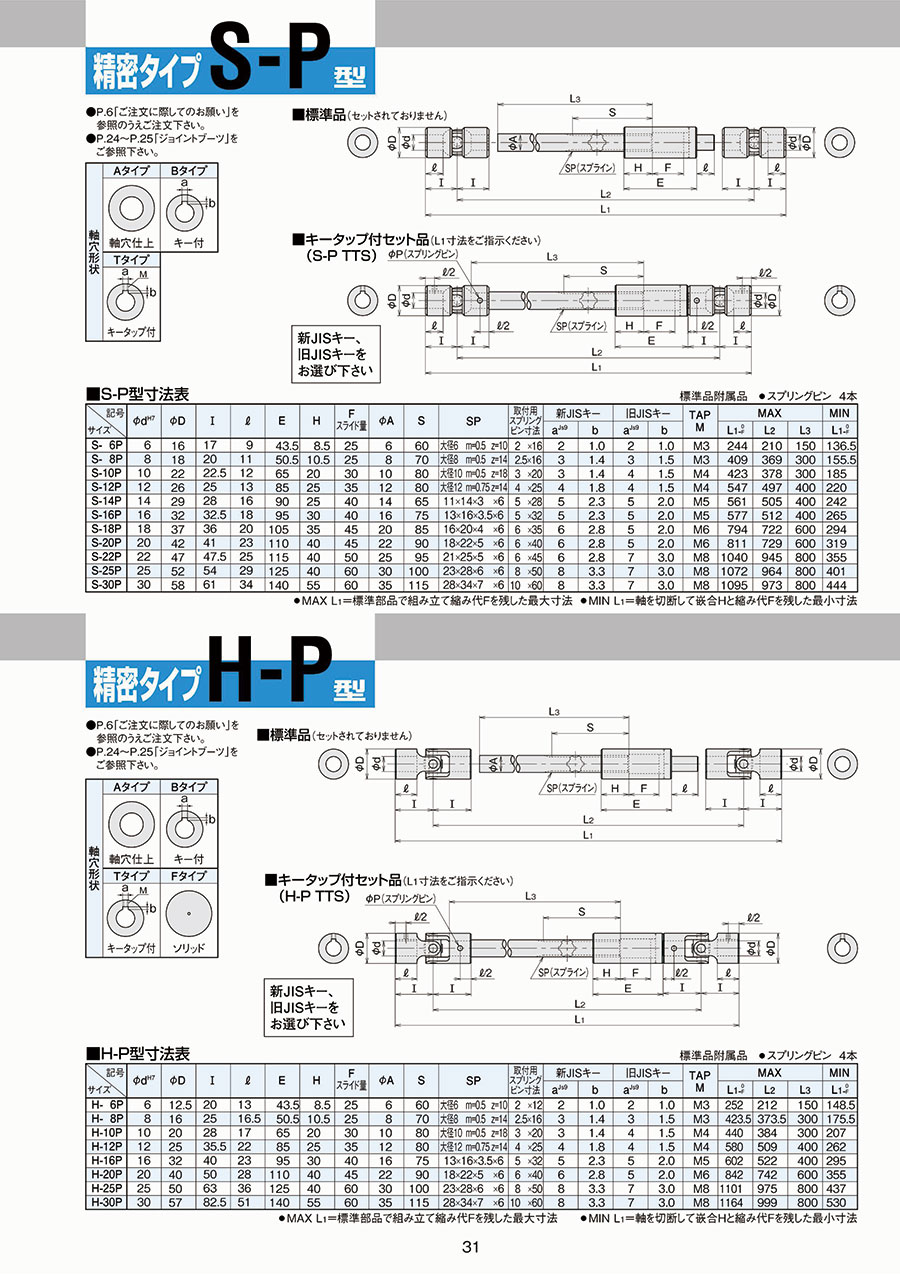

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
