三好キカイ

ジョインスライド SPSシリーズ

カタログ |

一部SALE 2026/01/31まで
数量スライド割引

通常単価(税別): 3,476円～35,569円特別価格

税込単価: 3,824円～39,126円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三好キカイ

通常出荷日：4 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三好キカイ

通常出荷日：4 日目～

SPS（スプラインシャフト）、SPA・SPO（スプラインスリーブ）は材質：S-...

種類
軸付タイプ
本体材質
S-45C
用途
標準

未確定：候補が40型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

SPSAユニット

SPSOユニット

製品仕様

SPAはボス付

規格表

注意・禁止事項

スリーブと軸のカット加工はスプライン有効寸法にご注意下さい。

型番リスト

表示件数

型番

φd

(φ)

φD

(φ)

スプライン寸法

ジョイントスライド詳細

スリーブ仕様

シャフト長 L

(mm)

スリーブ長(E、E1)

(mm)

RoHS?

最小発注数量

5	-	大径5 m=0.5 z= 8	スリーブ	ボス付	-	42.5	10	1個
6	-	大径6 m=0.5 z=10	スリーブ	ボス付	-	43.5	10	1個
8	-	大径8 m=0.5 z=14	スリーブ	ボス付	-	50.5	10	1個
10	-	大径10 m=0.5 z=18	スリーブ	ボス付	-	65	10	1個
12	-	大径12 m=0.75 z=14	スリーブ	ボス付	-	85	10	1個
14	-	11×14×3.0×6	スリーブ	ボス付	-	90	10	1個
16	-	13×16×3.5×6	スリーブ	ボス付	-	95	10	1個
18	-	16×20×4.0×6	スリーブ	ボス付	-	105	10	1個
20	-	18×22×5.0×6	スリーブ	ボス付	-	110	10	1個
22	-	21×25×5.0×6	スリーブ	ボス付	-	115	10	1個
25	-	23×28×6.0×6	スリーブ	ボス付	-	125	10	1個
30	-	28×34×7.0×6	スリーブ	ボス付	-	140	10	1個
5.9	-	大径5 m=0.5 z= 8	スリーブ	ボスなし	-	42.5	10	1個
8.4	-	大径6 m=0.5 z=10	スリーブ	ボスなし	-	43.5	10	1個
9.9	-	大径8 m=0.5 z=14	スリーブ	ボスなし	-	50.5	10	1個
12	-	大径10 m=0.5 z=18	スリーブ	ボスなし	-	65	10	1個
15	-	大径12 m=0.75 z=14	スリーブ	ボスなし	-	70	10	1個
17	-	11×14×3.0×6	スリーブ	ボスなし	-	75	10	1個
20	-	13×16×3.5×6	スリーブ	ボスなし	-	80	10	1個
23	-	16×20×4.0×6	スリーブ	ボスなし	-	90	10	1個
25	-	18×22×5.0×6	スリーブ	ボスなし	-	95	10	1個
27	-	21×25×5.0×6	スリーブ	ボスなし	-	100	10	1個
31	-	23×28×6.0×6	スリーブ	ボスなし	-	110	10	1個
38	-	28×34×7.0×6	スリーブ	ボスなし	-	125	10	1個
-	5	大径5 m=0.5 z= 8	シャフト	-	150	-	10	1個
-	6	大径6 m=0.5 z=10	シャフト	-	150	-	10	1個
-	8	大径8 m=0.5 z=14	シャフト	-	300	-	10	1個
-	10	大径10 m=0.5 z=18	シャフト	-	300	-	10	1個
-	12	大径12 m=0.75 z=14	シャフト	-	400	-	10	1個
-	14	11×14×3.0×6	シャフト	-	400	-	10	1個
-	16	13×16×3.5×6	シャフト	-	400	-	10	1個
-	20	16×20×4.0×6	シャフト	-	600	-	10	1個
-	22	18×22×5.0×6	シャフト	-	600	-	10	1個
-	25	21×25×5.0×6	シャフト	-	800	-	10	1個
-	35	28×34×7.0×6	シャフト	-	800	-	10	1個
6	-	大径6 m=0.5 z=10	ユニット(シャフト+スリーブ)	ボス付	150	43.5	10	1個
12	-	大径12 m=0.75 z=14	ユニット(シャフト+スリーブ)	ボス付	400	85	10	1個
25	-	23×28×6.0×6	ユニット(シャフト+スリーブ)	ボス付	800	125	10	1個
6	-	大径6 m=0.5 z=10	ユニット(シャフト+スリーブ)	ボスなし	150	43.5	10	1個
10	-	大径10 m=0.5 z=18	ユニット(シャフト+スリーブ)	ボスなし	300	65	10	1個

通常単価(税別) (税込単価)	通常出荷日

6,904円 ( 7,594円 )	4日目
6,915円 ( 7,607円 )	4日目
6,923円 ( 7,615円 )	4日目
7,681円 ( 8,449円 )	6日目
8,468円 ( 9,315円 )	4日目
9,262円 ( 10,188円 )	4日目
12,429円11,434円 ( 12,577円 )	6日目
11,923円 ( 13,115円 )	4日目
13,986円 ( 15,385円 )	4日目
15,710円 ( 17,281円 )	4日目
18,207円16,750円 ( 18,425円 )	4日目
21,879円 ( 24,067円 )	4日目
5,515円 ( 6,067円 )	4日目
5,752円 ( 6,327円 )	4日目
5,752円 ( 6,327円 )	4日目
6,301円 ( 6,931円 )	4日目
7,210円 ( 7,931円 )	4日目
7,632円 ( 8,395円 )	4日目
8,585円 ( 9,444円 )	4日目
9,178円 ( 10,096円 )	4日目
10,785円 ( 11,864円 )	4日目
12,191円 ( 13,410円 )	4日目
14,257円 ( 15,683円 )	4日目
16,610円 ( 18,271円 )	4日目
3,522円 ( 3,874円 )	4日目
3,476円 ( 3,824円 )	4日目
3,953円 ( 4,348円 )	4日目
4,168円 ( 4,585円 )	4日目
4,801円 ( 5,281円 )	4日目
7,919円 ( 8,711円 )	4日目
8,377円 ( 9,215円 )	4日目
9,131円 ( 10,044円 )	4日目
10,867円 ( 11,954円 )	4日目
11,850円 ( 13,035円 )	4日目
18,272円 ( 20,099円 )	4日目
10,106円 ( 11,117円 )	4日目
14,033円 ( 15,436円 )	4日目
35,569円 ( 39,126円 )	8日目
7,823円 ( 8,605円 )	6日目
8,368円 ( 9,205円 )	6日目

詳細情報

基本情報

基本情報

SPS（スプラインシャフト）、SPA・SPO（スプラインスリーブ）は材質：S-45C。回転中に滑動する所にもご使用下さい。

カタログ

商品TOP

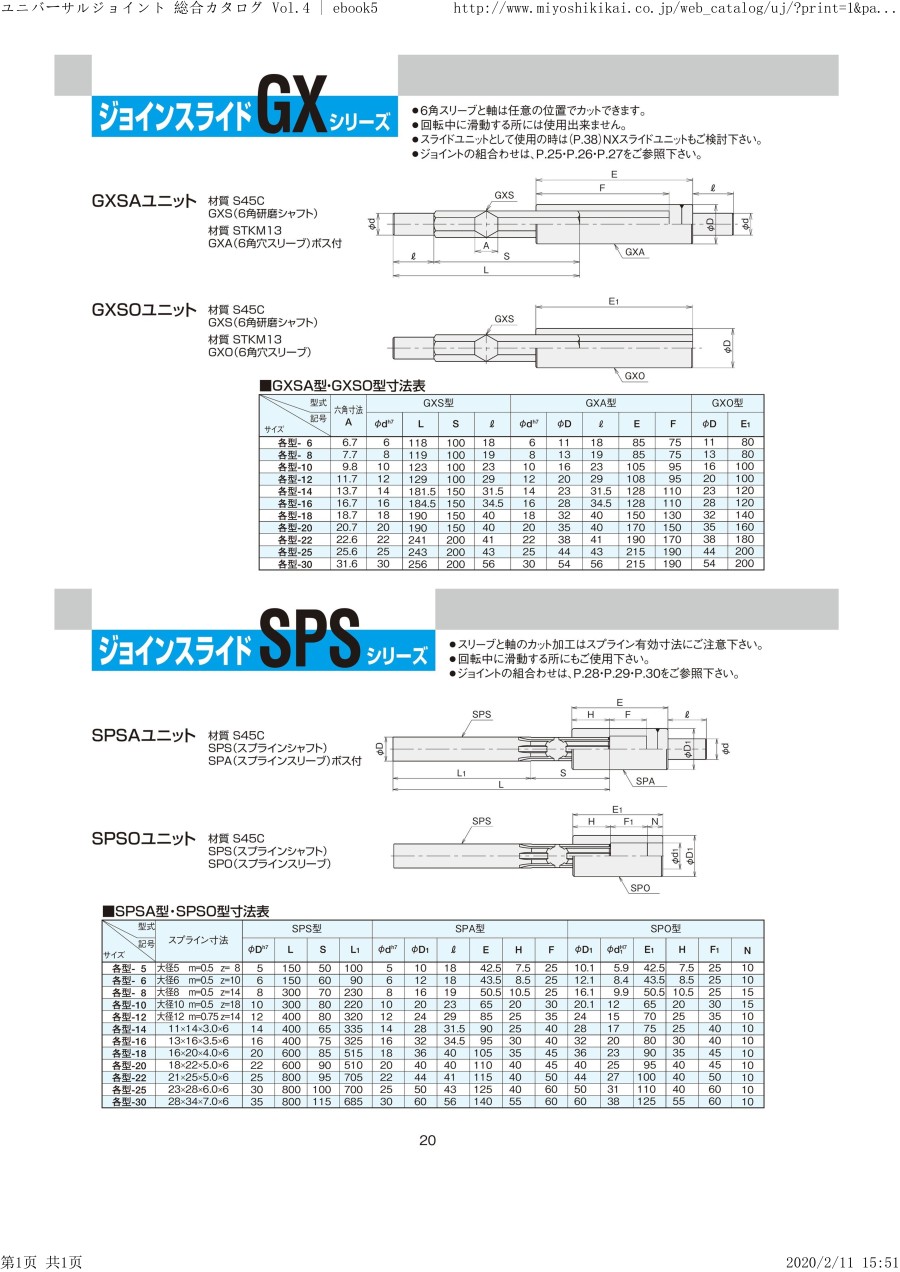

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
