未確定：候補が8型番あります。
φd(φ)
~mm- 2
- 2.5
- 3
- 3.5
- 4
- 4.5
- 5
- 5.5
φD(φ)
~mm- 6
- 8
- 10
全長(mm)
~mm- 15
- 18
- 24
- 30
最高回転数(r/min)
~mm- 700
- 900
- 1000
最大伝達容量(N・m)
~mm- 0.4
- 1.1
- 2.4
タイプ
~mm出荷日
- すべて
- 4日以内
標準タイプ ミニチュアタイプM型
- 通常単価(税別)
- 4,384円～6,518円
- 税込単価
- 4,822円～7,170円
通常出荷日：4日目
高精度小径用。耐摩性をよくするために、S45C窒化複合処理をしています。
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 最大曲り角：30°まで
規格表
| 型番 | 記号 | |||||||
|---|---|---|---|---|---|---|---|---|
| φdH7 | φD | L | l | 芯振れ | 質量 kg | 最大回転数 min-1 | 最大伝達容量 N・m | |
| M-2.0 | 2 | 6 | 15 | 4 | 0.10 | 2.5 | 1,000 | 0.4 |
| M-2.5 | 2.5 | 6 | 15 | 4 | 0.10 | 2.5 | 1,000 | 0.4 |
| M-3.0 | 3 | 6 | 18 | 5.5 | 0.10 | 2.5 | 1,000 | 0.4 |
| M-3.5 | 3.5 | 6 | 18 | 5.5 | 0.10 | 2.5 | 1,000 | 0.4 |
| M-4.0 | 4 | 8 | 24 | 7.2 | 0.15 | 6.5 | 900 | 1.1 |
| M-4.5 | 4.5 | 8 | 24 | 7.2 | 0.15 | 5.5 | 900 | 1.1 |
| M-5.0 ※ | 5 | 10 | 30 | 9 | 0.15 | 12.5 | 700 | 2.4 |
| M-5.5 ※ | 5.5 | 10 | 30 | 9 | 0.15 | 11.5 | 700 | 2.4 |
※印：高周波焼入れ

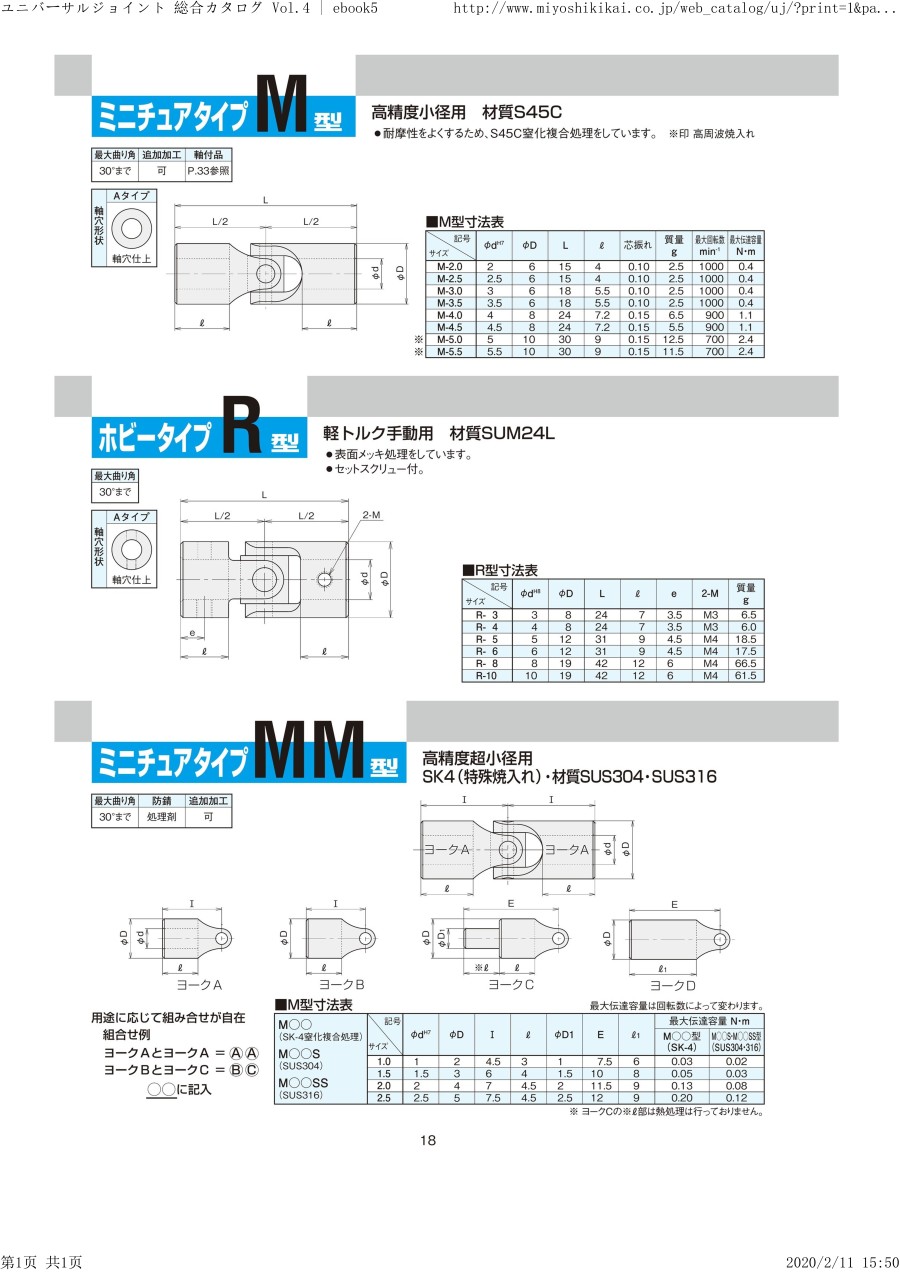

カタログ
標準タイプ ミニチュアタイプM型のレビュー
機械の修理
4
4.02020/04/29
中々このサイズ探すとなくミスミさんでやっと探しました
大変助かりました。今後ともよろしくお願いいたします
