出荷日
- すべて
- 4日以内
- 6日以内
- 15日以内

三好キカイ

標準タイプ強力タイプBD型

カタログ |

数量スライド割引

通常単価(税別): 5,722円～194,751円

税込単価: 6,294円～214,226円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三好キカイ

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三好キカイ

通常出荷日：4 日目

【特長】・高トルク普及用。・材質S45C。・ジョイントの寿命をより長くする為に...

種類
標準タイプ
特徴
高トルク
本体材質
S45C
用途
標準

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が15型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

最大曲り角：60°まで
ピンは耐摩性をよくするため、乾性潤滑処理をしています。（BD-16以上）
添付されているスプリングピン穴はl/2の位置に軸と同時加工を行って下さい。
付属品：スプリングピン2本

軸穴形状

Aタイプ

軸穴仕上

Bタイプ

キー付

Tタイプ

キータップ付

Fタイプ

ソリッド

Qタイプ

分解

規格表

型番リスト

表示件数

型番

φd

(φ)

φD

(φ)

全長

(mm)

最高回転数範囲

(r/min)

最高回転数

(r/min)

軸穴形状・左 (B、TのみJIS規格指定)

軸穴形状・右 (B、TのみJIS規格指定)

Qタイプ(分解)

最大伝達容量

(N・m)

RoHS?

最小発注数量

6	12	75	1001～2000	1300	A	A	なし	6	10	1個
8	16	86	1001～2000	1100	A	A	なし	14	10	10個
10	20	102	301～1000	950	A	A	なし	26	10	1個
12	24	125	301～1000	780	A	A	なし	44	10	2個
14	28	143	301～1000	680	A	A	なし	70	10	2個
16	32	158	301～1000	600	A	A	なし	98	10	1個
18	36	180	301～1000	530	A	A	なし	147	10	2個
22	44	200	301～1000	430	A	A	なし	265	10	1個
25	50	220	301～1000	390	A	A	なし	392	10	1個
30	60	275	301～1000	310	A	A	なし	588	10	1個
35	70	310	100～300	270	A	A	なし	941	10	1個
40	80	350	100～300	230	A	A	なし	1422	10	1個
45	90	390	100～300	210	A	A	なし	2010	10	1個
50	100	426	100～300	190	A	A	なし	2648	10	1個
60	120	485	100～300	160	A	A	なし	4511	10	1個

通常単価(税別) (税込単価)	通常出荷日

5,722円 ( 6,294円 )	4日目
5,842円 ( 6,426円 )	6日目
6,369円 ( 7,006円 )	4日目
9,635円 ( 10,599円 )	4日目
11,461円 ( 12,607円 )	15日目
13,536円 ( 14,890円 )	4日目
16,112円 ( 17,723円 )	4日目
23,375円 ( 25,713円 )	4日目
34,810円 ( 38,291円 )	4日目
50,776円 ( 55,854円 )	4日目
69,619円 ( 76,581円 )	4日目
79,547円 ( 87,502円 )	4日目
96,543円 ( 106,197円 )	4日目
132,094円 ( 145,303円 )	4日目
194,751円 ( 214,226円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・高トルク普及用。
・材質S45C。
・ジョイントの寿命をより長くする為にブーツ、オイルパックをご利用下さい。
・軸穴形状がBまたはTのときは、新JISキーが旧JISキーをご指示下さい。
・キー溝加工付のときは、スプリングピンが添付されていません

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

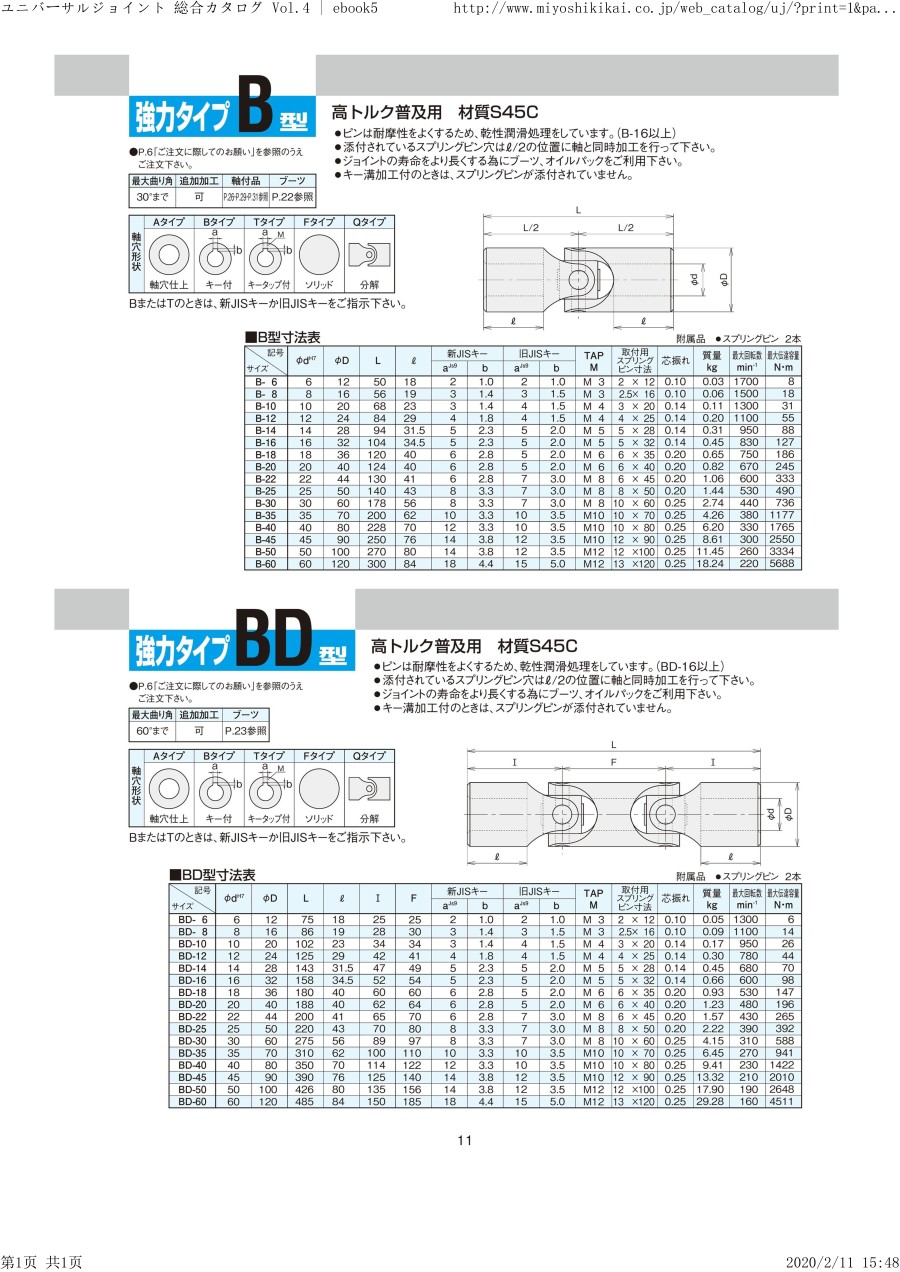

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
