三好キカイ

精密タイプH型（標準）

カタログ |

一部SALE 2026/01/31まで
数量スライド割引
一部当日出荷可能

通常単価(税別): 5,132円～25,009円特別価格

税込単価: 5,645円～27,510円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三好キカイ

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三好キカイ

通常出荷日：在庫品1日目

【特長】・ピンは耐摩性をよくするため、乾性潤滑処理をしています・ジョイントの寿...

種類
標準タイプ
特徴
高精度 / 高耐久性
本体材質
SCM435
用途
標準

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

JIS-B1454.B型準拠
材質：SCM435
最大曲がり角：30°まで

BまたはTのときは、新JISキーか旧JISキーをご指示ください。

規格表

附属品 ●スプリングピン 2本

サイズ	φd^H7	φD	L	l	新JISキー		旧JISキー		TAP M	取付用スプリングピン寸法	芯振れ	質量 kg	最大回転数 min^-1	最大伝達容量 N・m
サイズ	φd^H7	φD	L	l	a^Js9	b	a^Js9	b	TAP M	取付用スプリングピン寸法	芯振れ	質量 kg	最大回転数 min^-1	最大伝達容量 N・m
H-6	6	12.5	40	13	2	1.0	2	1.0	M3	2×12	0.05	0.03	2,000	9
H-8	8	16	50	16.5	3	1.4	3	1.5	M3	2.5×16	0.05	0.05	1,800	19
H-10	10	20	56	17	3	1.4	4	1.5	M4	3×20	0.07	0.09	1,450	34
H-12	12	25	71	22	4	1.8	4	1.5	M4	4×25	0.07	0.18	1,200	60
H-16	16	32	80	23	5	2.3	5	2.0	M5	5×32	0.07	0.33	900	147
H-20	20	40	100	28	6	2.8	5	2.0	M6	6×40	0.10	0.64	720	265
H-25	25	50	126	36	8	3.3	7	3.0	M8	8×50	0.10	1.25	580	520
H-30	30	57	165	51	8	3.3	7	3.0	M8	10×60	0.12	2.18	510	804

型番リスト

表示件数

型番

φd

(φ)

φD

(φ)

全長

(mm)

最高回転数範囲

(r/min)

最高回転数

(r/min)

軸穴形状・左 (B、TのみJIS規格指定)

軸穴形状・右 (B、TのみJIS規格指定)

最大伝達容量

(N・m)

RoHS?

最小発注数量

6	12.5	40	1001～2000	2000	A	A	9	10	1個
8	16	50	1001～2000	1800	A	A	19	10	1個
10	20	56	1001～2000	1450	A	A	34	10	1個
12	25	71	1001～2000	1200	A	A	60	10	1個
16	32	80	301～1000	900	A	A	147	10	1個
20	40	100	301～1000	720	A	A	265	10	1個
25	50	126	301～1000	580	A	A	520	10	1個
30	57	165	301～1000	510	A	A	804	10	1個

通常単価(税別) (税込単価)	通常出荷日

5,132円 ( 5,645円 )	4日目
5,457円 ( 6,003円 )	在庫品1日目当日出荷可能
6,369円 ( 7,006円 )	4日目
7,543円 ( 8,297円 )	4日目
8,972円 ( 9,869円 )	4日目
12,228円 ( 13,451円 )	4日目
18,335円 ( 20,169円 )	4日目
25,009円23,008円 ( 25,309円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・ピンは耐摩性をよくするため、乾性潤滑処理をしています
・ジョイントの寿命をより長くする為にブーツ、オイルパックをご利用下さい
・BまたはTのときは、新JISキーか旧JISキーをご指示下さい
・キー溝加工付のときは、スプリングピンが添付されていません

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

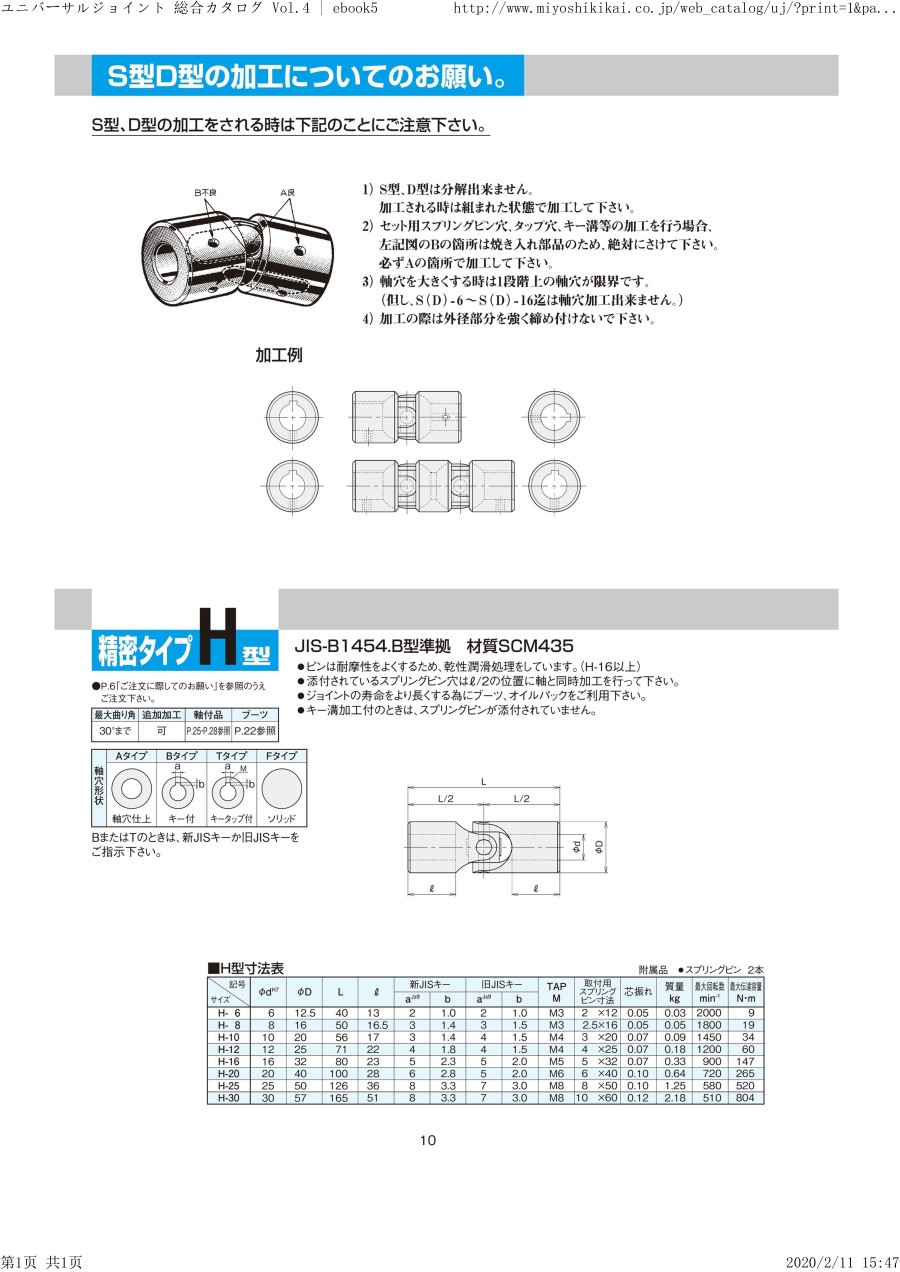

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
