三好キカイ

標準タイプ精密タイプD型

カタログ |

通常単価(税別): 12,986円～282,186円

税込単価: 14,285円～310,405円

通常出荷日：4日目

【特長】・ジョイントの寿命をより長くするためにブーツ、オイルパックをご利用ください。・軸形状がBまたは...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

三好キカイ

通常出荷日：在庫品1日目

よく一緒に見られています

三好キカイ

通常出荷日：4 日目～

未確定：候補が15型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

最大曲り角：60°まで
追加加工：可
附属品：スプリングピン 2本

添付されているスプリングピン穴はl/2の位置に軸と同時加工を行って下さい。

軸穴形状：Aタイプ

軸穴仕上

規格表

型番リスト

表示件数

型番

φd

(φ)

φD

(φ)

全長

(mm)

最高回転数範囲

(r/min)

最高回転数

(r/min)

軸穴形状・左 (B、TのみJIS規格指定)

軸穴形状・右 (B、TのみJIS規格指定)

最大伝達容量

(N・m)

RoHS?

最小発注数量

6	16	50	1001～2000	1500	A	A	5	10	10個
8	18	60	1001～2000	1400	A	A	9	10	1個
10	22	70	1001～2000	1100	A	A	16	10	1個
12	26	80	301～1000	900	A	A	25	10	1個
14	29	88	301～1000	810	A	A	41	10	1個
16	32	100	301～1000	740	A	A	54	10	1個
18	37	112	301～1000	640	A	A	78	10	1個
20	42	127	301～1000	560	A	A	118	10	1個
22	47	145	301～1000	500	A	A	147	10	1個
25	52	163	301～1000	450	A	A	206	10	1個
30	58	182	301～1000	410	A	A	265	10	1個
35	70	212	301～1000	330	A	A	451	10	1個
45	88	270	100～300	260	A	A	902	10	1個
50	95	290	100～300	240	A	A	1079	10	1個
60	115	340	100～300	200	A	A	1667	10	1個

通常単価(税別) (税込単価)	通常出荷日

12,986円 ( 14,285円 )	4日目
14,843円 ( 16,327円 )	4日目
18,899円 ( 20,789円 )	4日目
19,032円 ( 20,935円 )	4日目
21,899円 ( 24,089円 )	4日目
24,899円 ( 27,389円 )	4日目
26,306円 ( 28,937円 )	4日目
25,714円 ( 28,285円 )	4日目
28,175円 ( 30,993円 )	4日目
42,891円 ( 47,180円 )	4日目
66,789円 ( 73,468円 )	4日目
89,369円 ( 98,306円 )	4日目
163,678円 ( 180,046円 )	4日目
199,471円 ( 219,418円 )	4日目
282,186円 ( 310,405円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・ジョイントの寿命をより長くするためにブーツ、オイルパックをご利用ください。
・軸形状がBまたはTのときは、新JISキーか旧JISキーをご指示ください。
・キー溝加工付のときは、スプリングピンが添付されていません

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

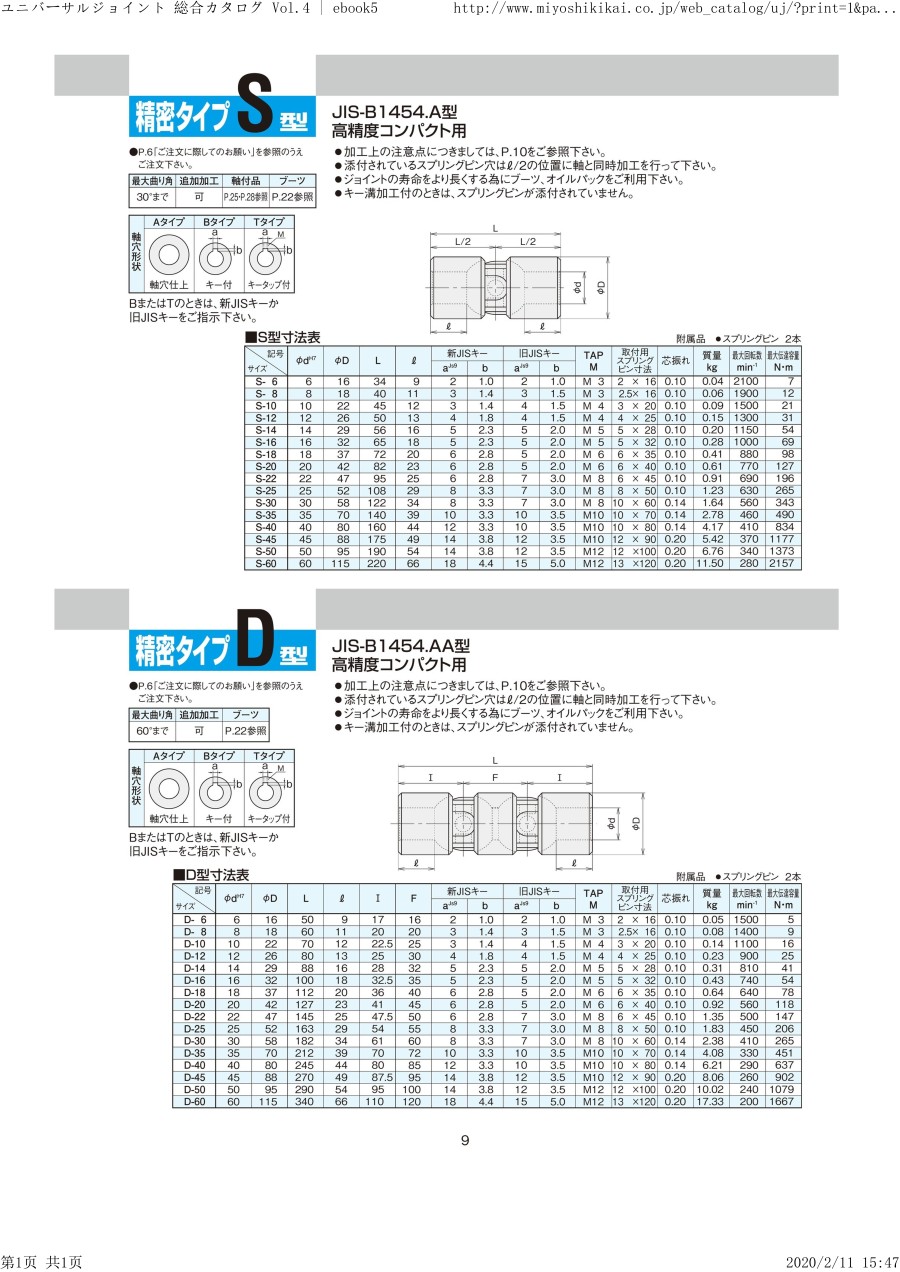

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
