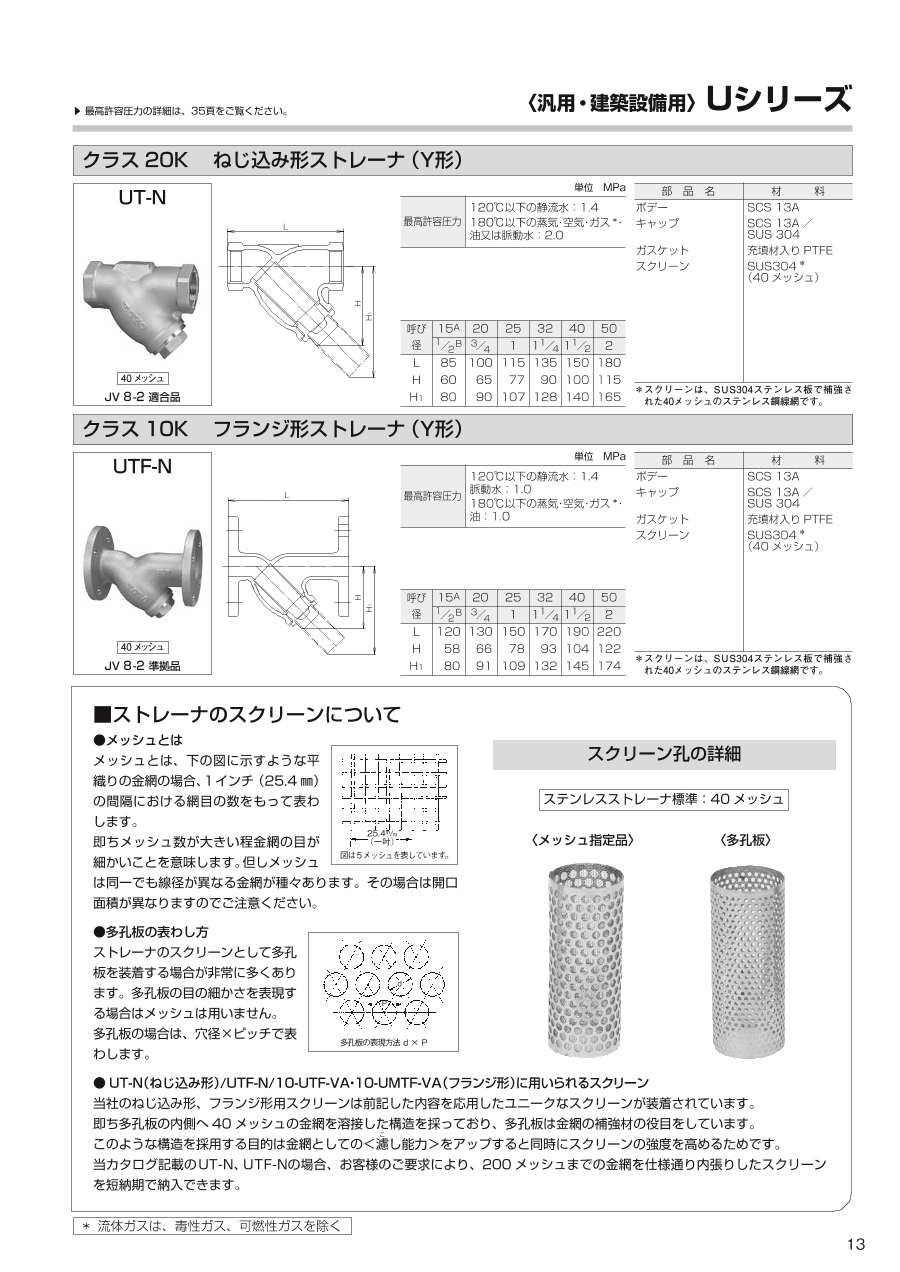

クラス20K ねじ込み形ストレ－ナ（Y形）

外形図

製品仕様

※外形図の番号に対応しております

規格表

注

• （1） 呼び径を表わしています。
• （2） スクリーンは、304ステンレス板で補強された40メッシュのステンレス鋼線網です。
• （3） 本図は代表図です。寸法表の値に影響しない形状変更、及びバルブ配管時に影響しないリブや座は、本図に表示しない場合があります。
• （4） SCS13Aと表示される場合もあります。

追加工

ステンレス鋼 20Kねじ込み形、 Y形ストレーナ
面間：メーカー標準
管接続：JIS B0203
肉厚：メーカー標準
圧力検査：メーカー標準
製作範囲：15-50mm（1/2-2inch）
規格：（社）日本バルブ工業会規格適合品15-15mm（1/2-1/2inch）、国土交通省機械設備工事共通仕様書適合品15-15mm（1/2-1/2inch）
ふた材料：SCS13A又はSUS304
スクリーン材料：SUS304
製品記号：UT-N

使用例

各種配管ラインを流れる水・油・ガス・空気・蒸気など各種流体のなかには、流体中の異物、配管内腐食・ガスケットなどのハク離によるゴミが混入し、そのまま放置しますと、配管ラインに設置される各種バルブの弁座を損傷して寿命を縮めるとともに、各種機器が正常に運転されなかったり、機器を破損してしまう恐れがあります。
これらトラブルを未然に防止するために、流体中の異物やゴミを分離・排除するストレーナが配管ラインで重要な役割を果しています。このストレーナは、流体中の異物やゴミをろ過するスクリーンを内蔵し、そのスクリーン内に溜まった異物やゴミを、ストレーナ本体が配管に接続されたままの状態で、排除・清掃できる構造となっています。

商品特長詳細

ステンレスパルブの圧力-温度基準

ゲート・グロープ・チェッキ・ストレーナ（Uシリーズ）

単位：MPa
