16K型 ダクタイル鋳鉄ねじ込み形ストレーナ（Y形）
- 通常単価(税別)
- 8,597円～23,087円
- 税込単価
- 9,457円～25,396円
強靭で、耐熱性・耐食性・耐摩耗性に富むバルブです。蒸気、高温水、それに埋設ライ...
詳細情報を確認する- 使用流体
- 水 / 空気 / 油 / ガス
- 形状
- Y形
- 呼び圧力
- 16K
- 本体材質
- FCD-S
- 供給側 接続種類
- Rc
- 制御側 接続種類
- Rc
- 最高使用圧力 (MPa)
- 2.2
- 最高許容圧力詳細（-10℃～+120℃の静流水） (MPa)
- 2.2
- 最高許容圧力詳細（-10℃～+220℃の蒸気・空気・ガス・油・脈動水） (MPa)
- 2.0
未確定：候補が6型番あります。
商品情報
外形図
製品仕様
仕様
| 面間寸法 | メーカー標準 |
|---|---|
| 接続端 | ねじ込み形 JIS B0203 |
| 圧力検査 | メーカー標準 |
| 最高許容圧力（MPa） | -10℃～+120℃の静流水:2.2 |
| -10℃～+220℃の蒸気・空気・ガス・油・脈動水:2.0 |
部品材料表
| 部品名 | 材料 |
|---|---|
| ボデー | FCD-S |
| キャップ | C3771BE |
| ガスケット | グラファイトシートガスケット |
| スクリーン | SUS304 |
| プラグ | SUS304 |
規格表
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,597円 ( 9,457円 ) | 3日目 |
10,887円 ( 11,976円 ) | 3日目 |
13,560円 ( 14,916円 ) | 3日目 |
14,890円 ( 16,379円 ) | 3日目 |
19,736円 ( 21,710円 ) | 3日目 |
23,087円 ( 25,396円 ) | 3日目 |

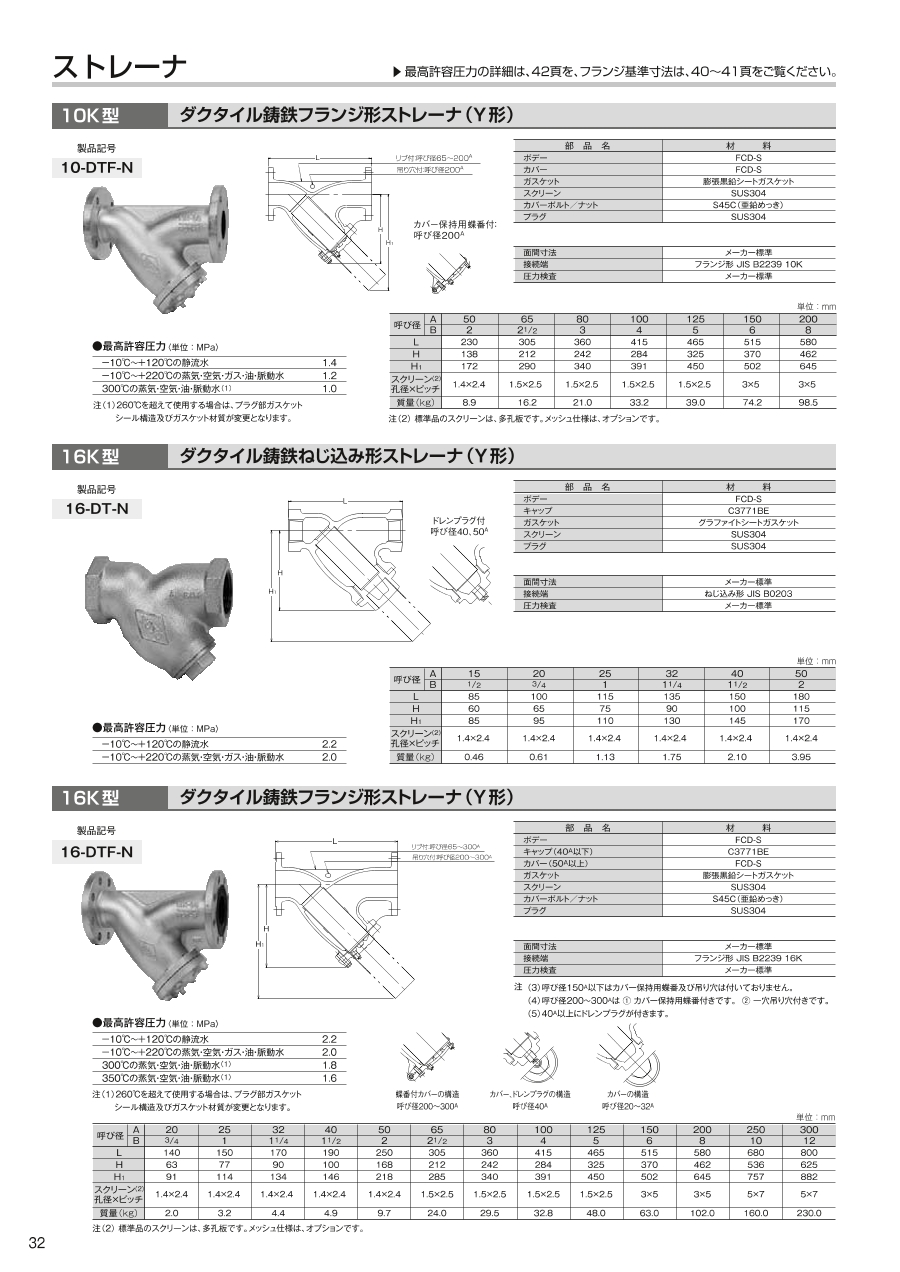

カタログ
16K型 ダクタイル鋳鉄ねじ込み形ストレーナ（Y形）のレビュー
この商品のレビューはありません
