メカニカル部品技術窓口
絞り込み条件
未確定：候補が2型番あります。
供給側 管フランジの呼び B呼称(A呼称)
制御側 管フランジの呼び B呼称(A呼称)
最高使用圧力(MPa)
~mm- 1.2
- 1.4
出荷日
- すべて
- 4日以内
10K型 鋳鉄Y形ストレーナ
- 通常単価(税別)
- 257,531円～323,589円
- 税込単価
- 283,284円～355,948円
通常出荷日：4日目
本体材質FC200の鋳鉄Y形ストレーナです。【本体材質】FC200
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
スクリーンの形状
d：穴径
P：ピッチ
製品仕様
最高許容圧力
単位：MPa
| 120℃以下の静流水 | 1.4 |
|---|---|
| 120℃以下の油・脈動水および空気 | 1.0 |
| 飽和蒸気 | 0.7 |
| 120℃以下のガス※ | 0.2 |
ガス※ 可燃性・毒性以外のガス
部品材質表
| 部品名 | 材料 |
|---|---|
| ボデー | FC200 |
| カバー | FC200（40A以下 C3771BE） |
| ガスケット | 非石綿シートガスケット |
| スクリーン | SUS 304 |
| カバーナット（50～100A） | 炭素鋼 |
| カバーボルト | 炭素鋼 |
| カバーヒンジボルト・ナット（200A以上） | 炭素鋼 |
| ブラグ | SUS304 |
規格表
呼び径50AのD1寸法（●印）は対辺寸法を表す。（50Aは四角形）
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
323,589円 ( 355,948円 ) | 4日目 |
257,531円 ( 283,284円 ) | 4日目 |

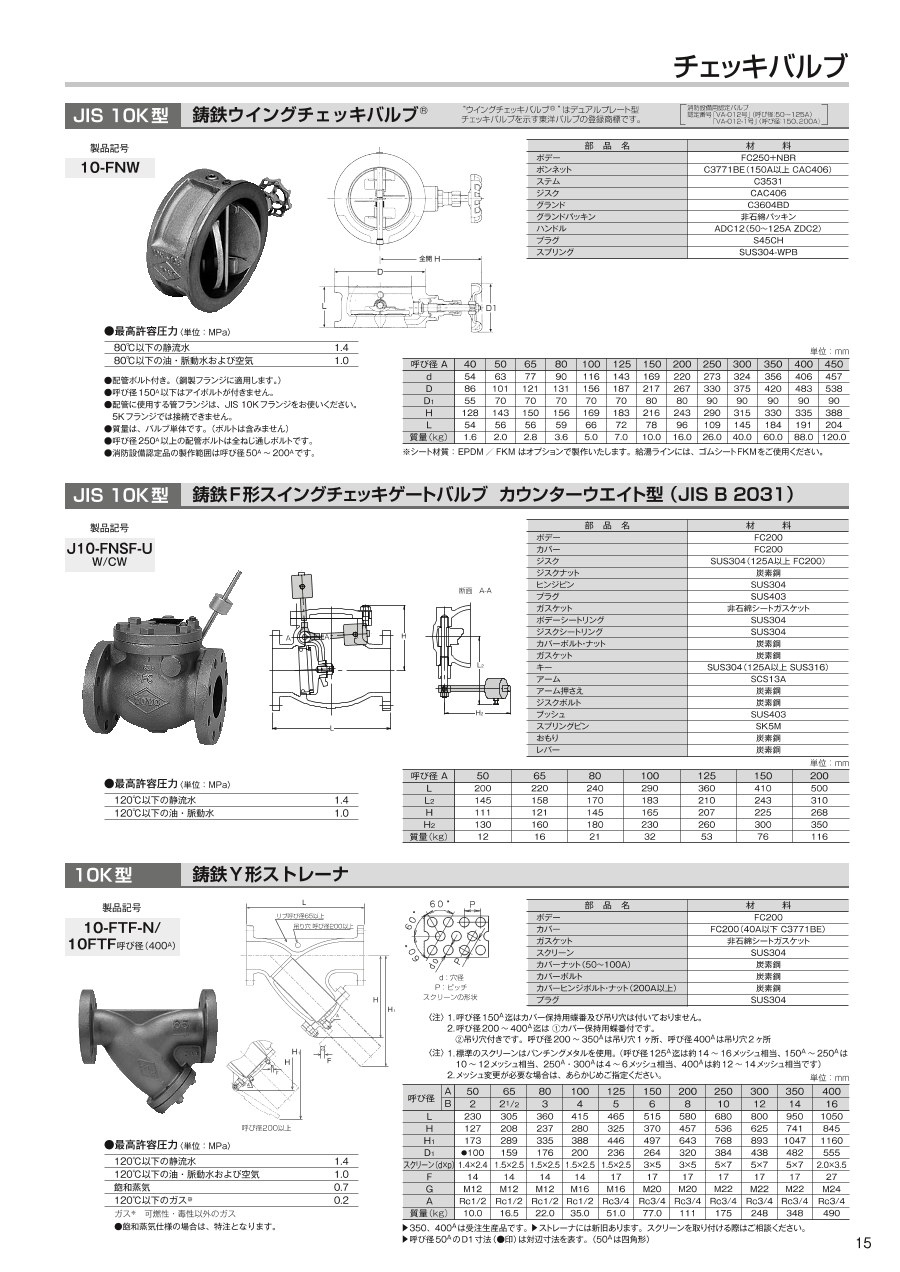

カタログ
