10K型 鉛フリー青銅Y形ストレーナ（JV5）
- 通常単価(税別)
- 5,436円～20,093円
- 税込単価
- 5,980円～22,102円
安全な水の提供を可能にする『無鉛くん』。管端コア機構により、ライニング鋼管の管...
詳細情報を確認する- 使用流体
- 水
- 形状
- Y形
- 呼び圧力
- 10K
- 本体材質
- CAC911(鉛レス青銅鋳物)
- 供給側 接続種類
- Rc
- 制御側 接続種類
- Rc
- 最高使用圧力 (MPa)
- 1
未確定：候補が11型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

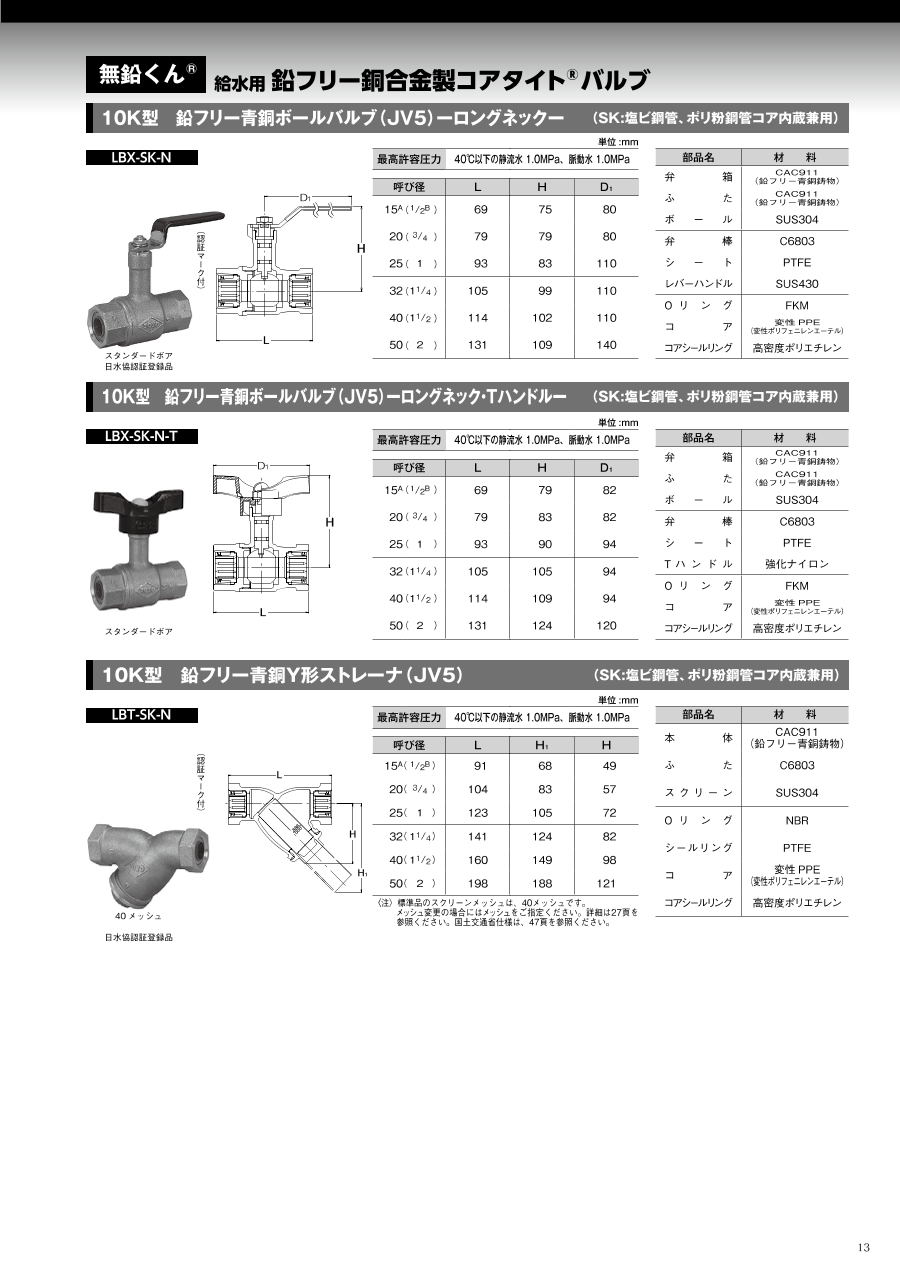

外形図
LBT-SK-N
LBT-HN
製品仕様
最高許容圧力
| 最高許容圧力 | 40℃以下の静流水 1.0MPa、脈動水 1.0MPa |
|---|
| 最高許容圧力 | 85℃以下の静流水 1.0MPa、脈動水 1.0MPa |
|---|
部品材質表
| 部品名 | 材料 |
|---|---|
| 本体 | CAC911 （鉛フリー青銅鋳物） |
| ふた | C6803 |
| スクリーン | SUS304 |
| Oリング | NBR |
| シールリング | PTFE |
| コア | 変性 PPE （変性ポリフェニレンエーテル） |
| コアシールリング | 高密度ポリエチレン |
| 部品名 | 材料 |
|---|---|
| 弁箱 | CAC911 （鉛フリー青銅鋳物） |
| ふた | C6803 |
| スクリーン | SUS304 |
| Oリング | FKM |
| シールリング | PTFE |
| コア | ポリブデン |
| Oリング | EPDM |
規格表
（注） 標準品のスクリーンメッシュは、40メッシュです。
（注） 標準品のスクリーンメッシュは、40メッシュです。
使用例
用途
SK：塩ビ鋼管、ポリ粉鋼管コア内蔵兼用
HN：耐熱性塩ビ鋼管用
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,436円 ( 5,980円 ) | 4日目 |
8,116円 ( 8,928円 ) | 4日目 |
11,588円 ( 12,747円 ) | 4日目 |
12,667円 ( 13,934円 ) | 4日目 |
20,093円 ( 22,102円 ) | 4日目 |
6,138円 ( 6,752円 ) | 4日目 |
9,048円 ( 9,953円 ) | 4日目 |
8,116円 ( 8,928円 ) | 4日目 |
11,588円 ( 12,747円 ) | 4日目 |
15,630円 ( 17,193円 ) | 4日目 |
19,649円 ( 21,614円 ) | 4日目 |
