東洋バルヴ

10K型・20K型ステンレス製ウイングチェッキバルブ

カタログ |

通常単価(税別): 104,782円～353,214円

税込単価: 115,260円～388,535円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

東洋バルヴ

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

東洋バルヴ

通常出荷日：2 日目～

ウエハータイプの多機能チェッキです。軽量・コンパクトでスリムなボディに、ウォー...

種類
ウエハー形
使用流体
水 / 空気 / 油
本体材質
SCS13
供給側接続種類
フランジ
制御側接続種類
フランジ

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

（注） 1.呼び径150A以下には吊りボルトが付きません。
2.10K呼び径 250A以上及び 20Kの呼び径 200A以上の配管ボルトは全ねじ通しボルトです。

製品仕様

最高許容圧力

単位 MPa

最高許容圧力	80℃以下の静流水 10K標準品：1.4、20K標準品：2.8 80℃以下の脈動水・油・水・空気 10K標準品：1.0、20K標準品：2.0

部品材質表

部品名	10 UNW/20 UNW
ボデー	SCS 13（シート：NBR）
プレート	SCS 13
スプリング	SUS 304 WPB
ピン	SUS 304
プラグ	SUS 304
プレートワッシャー	R-PTFE
ボデーワッシャー	R-PTFE
吊りボルト	SS 400（亜鉛めっき） 200～300A
ボンネット	SCS 13
ステム	SUS 304
ジスク	SUS 304
パッキンナット	SCS 13
グランド	SUS 304
パッキン	ノンアスベスト（編組パッキン）
ハンドル	ADC 12
ハンドルナット	SUS 304
パッキンワッシャー	SUS 304
ネームプレート	A 1050P
配管用ボルト	SS 400（亜鉛めっき）
配管用ナット	SS 400（亜鉛めっき）

EPDMシートは油には使用できません。

規格表

型番リスト

表示件数

型番

呼び圧力

供給側管フランジの呼び B呼称(A呼称)

制御側管フランジの呼び B呼称(A呼称)

最高許容圧力

(MPa)

最高許容圧力詳細（80℃以下の静流水）

(MPa)

最高許容圧力詳細（80℃以下の脈動水・油・空気）

(MPa)

最小発注数量

10K	2 1/2B(65A)	2 1/2B(65A)	1.4	1.4	1.0	1個
10K	3B(80A)	3B(80A)	1.4	1.4	1.0	1個
10K	4B(100A)	4B(100A)	1.4	1.4	1.0	1個
10K	5B(125A)	5B(125A)	1.4	1.4	1.0	1個
10K	6B(150A)	6B(150A)	1.4	1.4	1.0	1個
10K	8B(200A)	8B(200A)	1.4	1.4	1.0	1個

通常単価(税別) (税込単価)	通常出荷日

104,782円 ( 115,260円 )	3日目
113,529円 ( 124,882円 )	3日目
147,702円 ( 162,472円 )	3日目
170,366円 ( 187,403円 )	3日目
261,580円 ( 287,738円 )	2日目
353,214円 ( 388,535円 )	3日目

詳細情報

基本情報

基本情報

ウエハータイプの多機能チェッキです。軽量・コンパクトでスリムなボディに、ウォータハンマ防止機能およびバイパス回路を内蔵。
【特長】
・ウォータハンマを防止します（衝撃吸収式）
・コンパクトです。
・バイパス配管が不要です。（バイパス付）
・封止性能がすぐれています。
・圧力損失が僅かです。
・配管ラインの方向が自由です。
・赤水防止のお役に立ちます。

カタログ

商品TOP

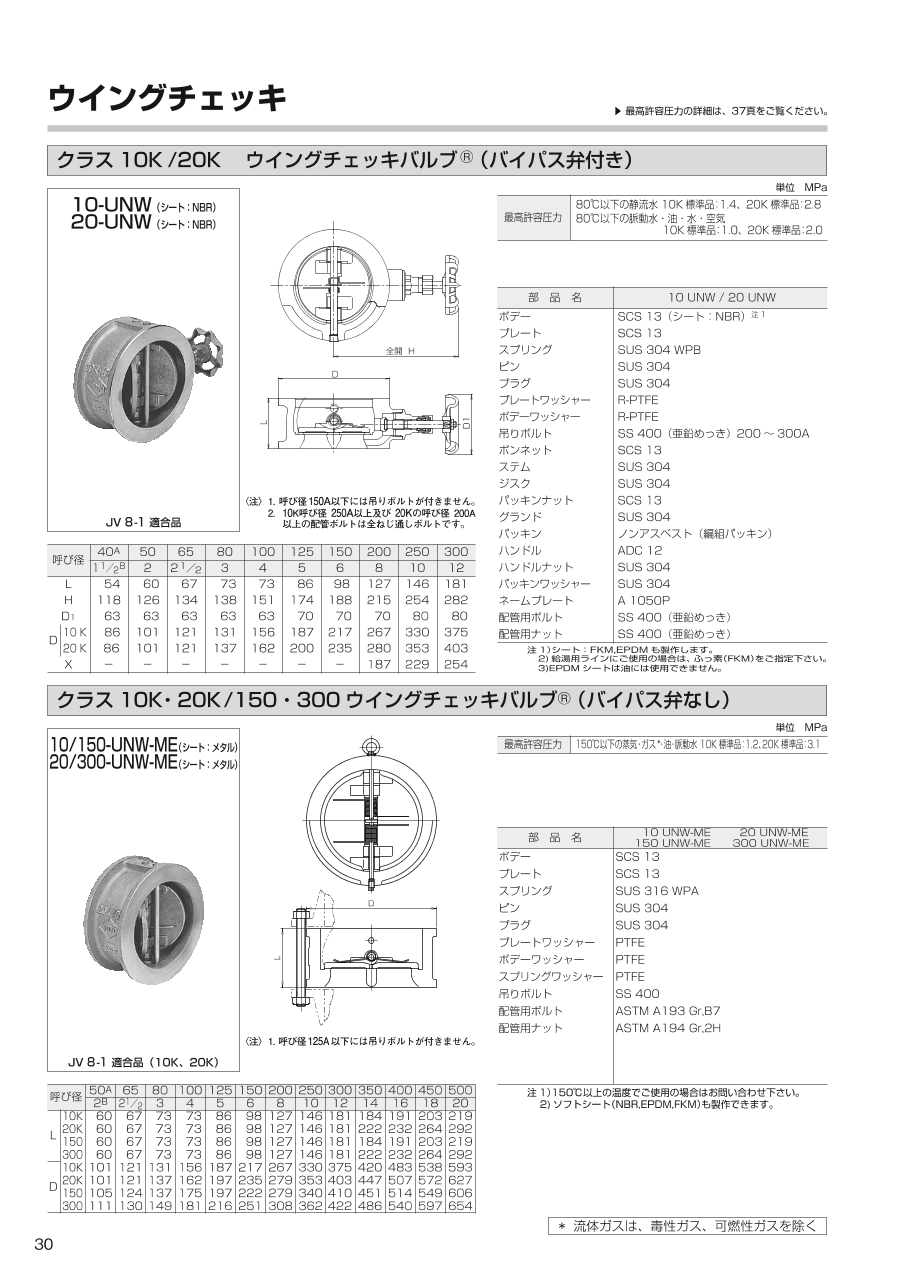

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
