未確定：候補が12型番あります。

本体材質
青銅
CAC406
CAC911
供給側管フランジの呼び B呼称(A呼称)
~mm
制御側管フランジの呼び B呼称(A呼称)
~mm
タイプ
~mm
- 10BNW
- L10BNW
CAD
- 2D
出荷日
- すべて
- 3日以内
- 4日以内

東洋バルヴ

10K型鉛レス銅合金製/青銅製ウイングチェッキバルブ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 38,970円～140,730円特別価格

税込単価: 42,867円～154,803円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

東洋バルヴ

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

東洋バルヴ

通常出荷日：2 日目～

ウエハータイプの多機能チェッキです。軽量・コンパクトでスリムなボディに、ウォー...

種類
ウエハー形
使用流体
水 / 空気 / 油
呼び圧力
10K
供給側接続種類
フランジ
制御側接続種類
フランジ
最高許容圧力 (MPa)
1.4
最高許容圧力詳細（80℃以下の静流水） (MPa)
1.4
最高許容圧力詳細（80℃以下の脈動水・油・空気） (MPa)
1.0

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

最高許容圧力：80℃以下の靜流水 1.4MPa
80℃以下の脈動水・油・空気 1.0MPa

部品材料表

部品名	材料
弁箱	CAC406、シートNBR
プレート	CAC406
スプリング	SUS304-WPB
ヒンジピン	SUS304
プラグ	SUS304
ふた	C3531
弁棒	C3771BE （150^A以上CAC406）
弁体	C3531
パッキン	ノンアスベスト
ハンドル	ADC12

規格表

（注）1. 10K配管用ボルトナット付です。
2. 呼び径200^A～300^Aは吊りポルト付です。

型番リスト

表示件数

型番

本体材質	供給側管フランジの呼び B呼称(A呼称)	制御側管フランジの呼び B呼称(A呼称)	最小発注数量

CAC911	1 1/2B(40A)	1 1/2B(40A)	1個
CAC911	2B(50A)	2B(50A)	1個
CAC911	2 1/2B(65A)	2 1/2B(65A)	1個
CAC911	3B(80A)	3B(80A)	1個
CAC911	4B(100A)	4B(100A)	1個
CAC911	5B(125A)	5B(125A)	1個
CAC911	6B(150A)	6B(150A)	1個
[青銅] CAC406	1 1/2B(40A)	1 1/2B(40A)	1個
[青銅] CAC406	2B(50A)	2B(50A)	1個
[青銅] CAC406	2 1/2B(65A)	2 1/2B(65A)	1個
[青銅] CAC406	3B(80A)	3B(80A)	1個
[青銅] CAC406	4B(100A)	4B(100A)	1個

通常単価(税別) (税込単価)	通常出荷日

38,970円35,073円 ( 38,580円 )	4日目
40,414円36,372円 ( 40,009円 )	4日目
52,823円47,540円 ( 52,294円 )	4日目
66,575円 ( 73,233円 )	4日目
80,731円72,657円 ( 79,923円 )	4日目
104,578円 ( 115,036円 )	3日目
140,730円126,657円 ( 139,323円 )	4日目
39,130円35,999円 ( 39,599円 )	4日目
40,262円37,041円 ( 40,745円 )	4日目
52,215円48,037円 ( 52,841円 )	4日目
60,538円54,484円 ( 59,932円 )	4日目
79,831円71,847円 ( 79,032円 )	4日目

詳細情報

基本情報

基本情報

ウエハータイプの多機能チェッキです。軽量・コンパクトでスリムなボディに、ウォータハンマ防止機能およびバイパス回路を内蔵。

カタログ

商品TOP

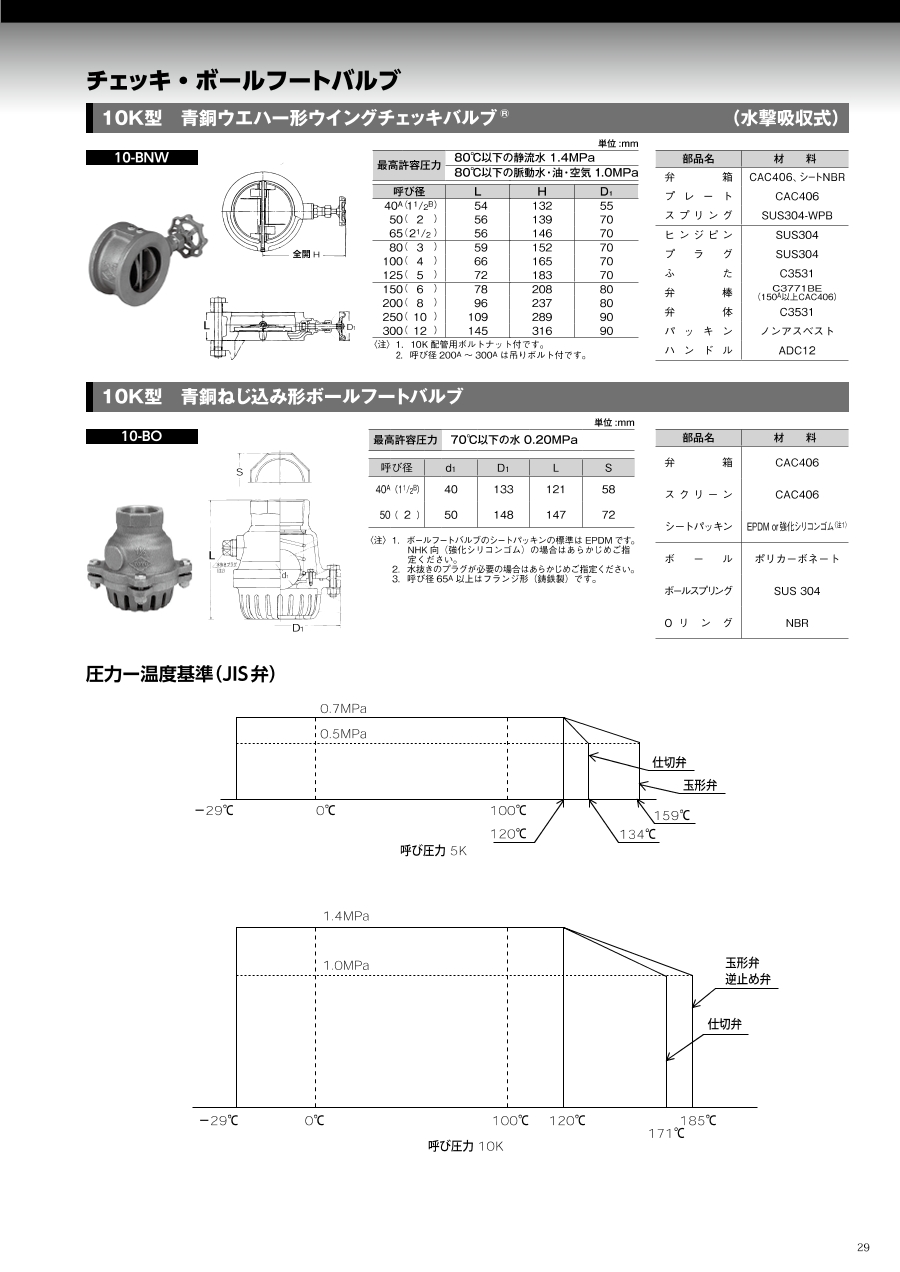

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
