東洋バルヴ

10Kアルミ合金ウェハー形ゴムシート

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 7,201円～191,080円特別価格

税込単価: 7,921円～210,188円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

東洋バルヴ

通常出荷日：8 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

東洋バルヴ

通常出荷日：3 日目～

『アルム』はアルミ合金製バタフライバルブです。操作機が結露しにくい機構になって...

バルブ種類
バタフライバルブ
本体材質
ADC12
呼び圧力
10K
供給側接続種類
ウェハー形
制御側接続種類
ウェハー形
使用温度範囲 (℃)
::100
操作方式
手動式
最高許容圧力 (MPa)
1.0

ご注意

画像はウォームギア式（丸型ハンドル）タイプになります。

未確定：候補が23型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

10ALM-N-LUE/10ALM-N-LUF

10ALM-N-GUE/10ALM-N-GUF

製品仕様

型番		10ALM-N
適用規格		JIS B 2032 10K
接続端形式		ウェハー形
適用フランジ		JIS 5K/10K共用形
面間寸法		JIS B 2002系列番号46（ISO 5752 Basic Series20）
最高許容圧力		1.0MPa
使用温度範囲		EPDM：-29℃～+100℃/FKMシート：0℃～+100℃
標準材料	ボデー	ADC 12（呼び径40～300A）
	ジスク	SCS13A
	ゴムシート	EPDM/FKM
	ステム	SUS 410又はSUS 403
	断熱ヨーク	SCS13A
	Oリング	EPDM/FKM
操作方式	レバー式	呼び径40～150A
	ウォームギヤ式	呼び径40～300A
	電動式	呼び径40～300A
	空気圧式	呼び径40～300A

EPDMシートは油には使用できません。
給湯用ラインには、フッ素ゴム（FKM）シートをご使用ください。

規格表

10ALM-N-LUE/10ALM-N-LUF

呼び径	d	L	H	H₁	H₂	H₃	L₁	L₂	D₁	操作機型番	質量（kg）
40A	42	33	162.0	40.0	127.5	34.5	35	56	188	L-1A	1.0
50A	50	43	166.5	44.0	132.0						1.2
65A	66	46	174.5	72.5	140.0						1.4
80A	79	46	184.5	84.0	150.0					L-1B	1.7
100A	101	52	194.5	94.0	160.0					L-1B	2.1
125A	125	56	239.0	124.5	195.0	44.0	48	58	260	L-2A	3.7
150A	148	56	251.0	136.0	207.0	44.0	48	58	260	L-2A	4.4

10ALM-N-GUE/10ALM-N-GUF

呼び径	d	L	H	H₁	H₂	H₃	L₁	L₂	L₃	S	D₁	操作機型番	質量（kg）
40A	42	33	200.5	40.0	127.5	150.5	34	30	52	131	100	G-00AN	1.3
50A	50	43	205.0	44.0	132.0	155.0							1.5
65A	66	46	213.0	72.5	140.0	163.0							1.7
80A	79	46	223.0	84.0	150.0	173.0						G-00BN	2.0
100A	101	52	233.0	94.0	160.0	183.0						G-00BN	2.4
125A	125	56	269.0	124.5	195.0	219.0	41	39	67	132		G-01AN	4.1
150A	148	56	281.0	136.0	207.0	231.0	41	39	67	132		G-01AN	4.8
200A	198	60	335.0	165.0	234.0	265.0	58	48	89	149	140	G-02AN	8.1
250A	245	68	445.0	238.0	328.0	360.0	63	51	91	180	170	No.2	17.0
300A	295	78	470.0	263.0	353.0	385.0	63	51	91	180	170	No.2	25.0

型番リスト

表示件数

型番

使用流体

供給側管フランジの呼び B呼称(A呼称)

制御側管フランジの呼び B呼称(A呼称)

ハンドル形状

(mm)

(φ)

寸法d1

(mm)

ゴムシート材質

最小発注数量

水 / 空気 / ガス / 飽和蒸気	1 1/2B(40A)	1 1/2B(40A)	丸形ハンドル	33	200.5	100	42	EPDM	1個
水 / 空気 / ガス / 飽和蒸気	2B(50A)	2B(50A)	丸形ハンドル	43	205	100	50	EPDM	1個
水 / 空気 / ガス / 飽和蒸気	2 1/2B(65A)	2 1/2B(65A)	丸形ハンドル	46	213	100	66	EPDM	1個
水 / 空気 / ガス / 飽和蒸気	3B(80A)	3B(80A)	丸形ハンドル	46	223	100	79	EPDM	1個
水 / 空気 / ガス / 飽和蒸気	4B(100A)	4B(100A)	丸形ハンドル	52	233	100	101	EPDM	1個
水 / 空気 / ガス / 飽和蒸気	5B(125A)	5B(125A)	丸形ハンドル	56	269	100	125	EPDM	1個
水 / 空気 / ガス / 飽和蒸気	6B(150A)	6B(150A)	丸形ハンドル	56	281	100	148	EPDM	1個
水 / 空気 / ガス / 飽和蒸気	8B(200A)	8B(200A)	丸形ハンドル	60	335	140	198	EPDM	1個
水 / 空気 / ガス / 飽和蒸気	10B(250A)	10B(250A)	丸形ハンドル	68	445	170	245	EPDM	1個
水 / 空気 / ガス / 飽和蒸気	12B(300A)	12B(300A)	丸形ハンドル	78	470	170	295	EPDM	1個
水 / 空気 / 油 / ガス / 飽和蒸気	2B(50A)	2B(50A)	丸形ハンドル	43	205	100	50	FKM	1個
水 / 空気 / 油 / ガス / 飽和蒸気	2 1/2B(65A)	2 1/2B(65A)	丸形ハンドル	46	213	100	66	FKM	1個
水 / 空気 / 油 / ガス / 飽和蒸気	3B(80A)	3B(80A)	丸形ハンドル	46	223	100	79	FKM	1個
水 / 空気 / 油 / ガス / 飽和蒸気	4B(100A)	4B(100A)	丸形ハンドル	52	233	100	101	FKM	1個
水 / 空気 / 油 / ガス / 飽和蒸気	5B(125A)	5B(125A)	丸形ハンドル	56	269	100	125	FKM	1個
水 / 空気 / 油 / ガス / 飽和蒸気	6B(150A)	6B(150A)	丸形ハンドル	56	281	100	148	FKM	1個
水 / 空気 / ガス / 飽和蒸気	1 1/2B(40A)	1 1/2B(40A)	レバー	33	162	100	42	EPDM	1個
水 / 空気 / ガス / 飽和蒸気	2B(50A)	2B(50A)	レバー	43	166.5	100	50	EPDM	1個
水 / 空気 / ガス / 飽和蒸気	2 1/2B(65A)	2 1/2B(65A)	レバー	46	174.5	100	66	EPDM	1個
水 / 空気 / ガス / 飽和蒸気	3B(80A)	3B(80A)	レバー	46	184.5	100	79	EPDM	1個
水 / 空気 / ガス / 飽和蒸気	4B(100A)	4B(100A)	レバー	52	194.5	100	101	EPDM	1個
水 / 空気 / ガス / 飽和蒸気	5B(125A)	5B(125A)	レバー	56	239	100	125	EPDM	1個
水 / 空気 / ガス / 飽和蒸気	6B(150A)	6B(150A)	レバー	56	251	100	148	EPDM	1個

通常単価(税別) (税込単価)	通常出荷日

10,421円 ( 11,463円 )	4日目
18,760円 ( 20,636円 )	4日目
19,532円 ( 21,485円 )	3日目
23,242円 ( 25,566円 )	4日目
31,871円 ( 35,058円 )	3日目
44,501円 ( 48,951円 )	3日目
45,044円 ( 49,548円 )	4日目
75,695円 ( 83,265円 )	3日目
64,711円 ( 71,182円 )	4日目
191,080円 ( 210,188円 )	4日目
31,054円 ( 34,159円 )	3日目
38,204円 ( 42,024円 )	3日目
44,207円 ( 48,628円 )	3日目
59,683円 ( 65,651円 )	3日目
81,311円 ( 89,442円 )	3日目
94,775円 ( 104,253円 )	3日目
8,342円 ( 9,176円 )	3日目
7,201円 ( 7,921円 )	6日目
16,465円 ( 18,112円 )	3日目
8,056円 ( 8,862円 )	3日目
23,292円20,962円 ( 23,058円 )	3日目
32,782円 ( 36,060円 )	3日目
19,067円 ( 20,974円 )	3日目

詳細情報

基本情報

基本情報

『アルム』はアルミ合金製バタフライバルブです。操作機が結露しにくい機構になっています。
【特長】
・JISB2032及び官公庁仕様に適合。
・給水ラインに適合。
・アルミ合金製で軽量・コンパクト。
・シール性及び耐久性の向上。
・結露対策。
・JIS5K及び10Kフランジ共用形で配管時の芯ズレなし。
・赤水対策品としても最適。
・施工法・操作性を考慮したロングネック構造。
・豊富な操作方式。

ご注意

画像はウォームギア式（丸型ハンドル）タイプになります。

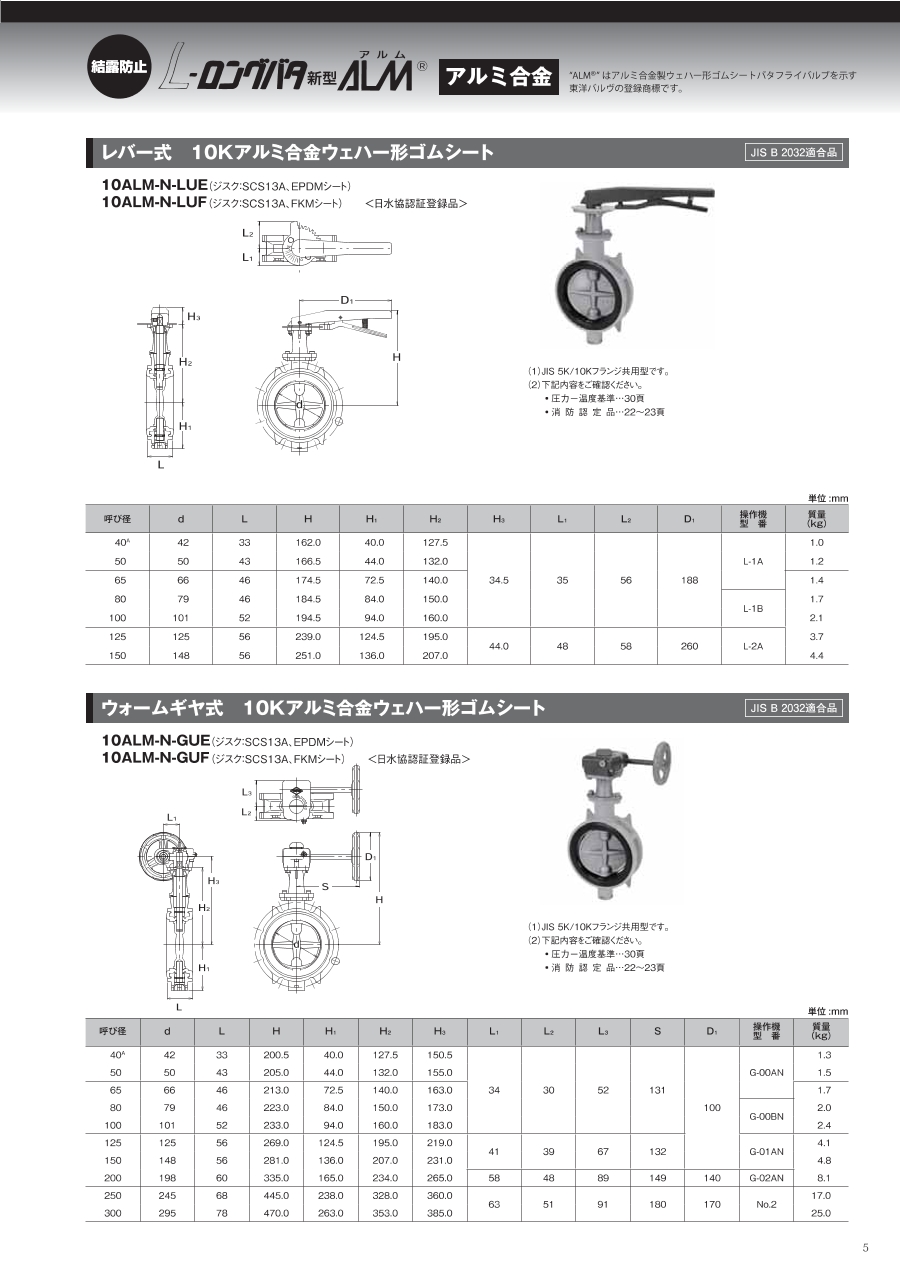

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
