ステンレス鋳鋼製クラス600 ねじ込み形ボールバルブ（1ピ－ス）

Name: ステンレス鋳鋼製 クラス600 ねじ込み形ボールバルブ（1ピ－ス）
Brand: 東洋バルヴ
SKU: 221000848870
Rating: 3 (1 reviews)

カタログ |

平均満足度3.0

この商品のレビューをみる（1件）

通常単価(税別): 3,787円～19,151円

税込単価: 4,166円～21,066円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

東洋バルヴ

黄銅製ねじ込み形ボールバルブ（レバーハンドル／蝶ハンドル） 600RC-N

4.9

通常価格(税別)： 2,308円 (税込価格：2,539円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

東洋バルヴ

黄銅製 600型ねじ込み形ボールバルブ（コンパクトタイプ）

通常価格(税別)： 2,637円 (税込価格：2,901円)

通常出荷日：在庫品1日目

【ブランド】東洋バルヴ【材質】ボデー：SCS13A/SCS14Aボール：SUS...

詳細情報を確認する

本体形状
ストレート
使用流体
水 / 油 / ガス / 飽和蒸気
呼び圧力
600型
ボールバルブ種類
レデューストボア
供給側接続種類
Rc
制御側接続種類
Rc
操作方式
手動式
最高許容圧力詳細（飽和蒸気） (MPa)
1.0
最高許容圧力詳細（常温の水・油・ガス） (MPa)
4.1

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が24型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

UZ-N

UZ-N-T

UMZ-N

UMZ-N-T

製品仕様

UZ-N

部番	部品名	個数	材料	記事
1	弁箱	1	SCS13A	-
3	弁棒	1	SUS316又はSUS304	呼び径1/2以下
3	弁棒	1	SUS304	呼び径3/4以上
4	ボール	1	SUS316又はSCS14A	呼び径1/4 & 3/8
4	ボール	1	SUS304又はSCS13A	呼び径1/2以上
7	パッキン押さえ輪	1	SUS316	-
8	パッキン	1	グラスファイバー入りPTFE	-
9	ハンドル	1	SUS430（1）	-
10	ハンドル押さえナット	1	SUS304	-
16	座金	1	SUS304-CSP	-
29	インサート	1	SUS316又はSUS304	呼び径1/2以下
29	インサート	1	SCS13A	呼び径3/4以上
30	ボールシート	2	グラスファイバー入りPTFE	-
43	スプリング	1	SUS304-CSP	-
47	スラストワッシャ	1	充填材入りPTFE	-

UZ-N-T

部番	部品名	個数	材料	記事
1	弁箱	1	SCS13A	-
3	弁棒	1	SUS316又はSUS304	呼び径1/2以下
3	弁棒	1	SUS304	呼び径3/4以上
4	ボール	1	SUS316又はSCS14A	呼び径3/8以下
4	ボール	1	SUS304又はSCS13A	呼び径1/2以上
7	パッキン押さえ輪	1	SUS316	-
8	パッキン	1	グラスファイバー入りPTFE	-
9	ハンドル	1	ZDC2	-
10	ハンドル押さえナット	1	SUS304	-
16	歯付座金	1	SUS304-CSP	-
29	インサート	1	SUS316又はSUS304	呼び径1/2以下
29	インサート	1	SCS13A	呼び径3/4以上
30	ボールシート	2	グラスファイバー入りPTFE	-
43	さらばね座金	1	SUS304-CSP	-
47	スラストワッシャ	1	充填材入りPTFE	-

UMZ-N

部番	部品名	個数	材料
1	弁箱	1	SCS14A
3	弁棒	1	SUS316
4	ボール	1	SUS316又はSCS14A
7	パッキン押さえ捨	1	SUS316
8	パッキン	1	グラスファイバー入りPTFE
9	ハンドル	1	SUS430（1）
10	ハンドル押さえナット	1	SUS304
16	座金	1	SUS304-CSP
29	インサート	1	SUS316又はSCS14A
30	ボールシート	2	グラスファイバー入りPTFE
43	スプリング	1	SUS304-CSP
47	スラストワッシャ	1	充填材入りPTFE

UMZ-N-T

部番	部品名	個数	材料	記事
1	弁箱	1	SCS14A	-
3	弁棒	1	SUS316又はSUS304	呼び径1/2以下
3	弁棒	1	SUS304	呼び径3/4以上
4	ボール	1	SUS316又はSCS14A	呼び径3/8以下
4	ボール	1	SUS304又はSCS13A	呼び径1/2以上
7	パッキン押さえ輪	1	SUS316	-
8	パッキン	1	グラスファイバー入りPTFE	-
9	ハンドル	1	ZDC2	-
10	ハンドル押さえナット	1	SUS304	-
16	歯付座金	1	SUS304-CSP	-
29	インサート	1	SUS316又はSUS304	呼び径1/2以下
29	インサート	1	SCS13A	呼び径3/4以上
30	ボールシート	2	グラスファイバー入りPTFE	-
43	さらばね座金	1	SUS304-CSP	-
47	スラストワッシャ	1	充填材入りPTFE	-

※外形図の番号に対応しております

規格表

UZ-N

（1）プラスチックカバー付き。
（2）呼び径を表わしています。

UZ-N-T

（1）呼び径を表わしています。

UMZ-N

（1）プラスチックカバー付き。
（2）呼び径を表わしています。

UMZ-N-T

（1）呼び径を表わしています。

追加工

UZ-N

ステンレス鋼 600型ねじ込み形、ボール弁、レデューストボア型
面間：メーカー標準
管接続：JIS B0203
肉厚：メーカー標準
圧力検査：メーカー標準
製作範囲：8-50mm（1/4-2inch）
弁箱材料：SCS13A
弁棒材料：SUS316 SUS304
ボール材料：SUS316又はSCS14A
製品記号：UZ-N

UZ-N-T

ステンレス鋼 600型ねじ込み形、ボール弁、レデューストボア型蝶形ハンドル
面間：メーカー標準
管接続：JIS B0203
肉厚：メーカー標準
圧力検査：メーカー標準
製作範囲：8-20mm（1/4-3/4inch）
弁箱材料：SCS13A
弁棒材料：SUS316又はSUS304
ボール材料：SUS316又はSCS14A
製品記号：UZ-N-T

UMZ-N

ステンレス鋼 600型ねじ込み形、ボール弁、レデューストボア型
面間：メーカー標準
管接続：JIS B0203
肉厚：メーカー標準
圧力検査：メーカー標準
製作範囲：8-50mm（1/4-2inch）
弁箱材料：SCS14A
弁棒材料：SUS316
ボール材料：SUS316又はSCS14A
製品記号：UMZ-N

UMZ-N-T

ステンレス鋼 600型ねじ込み形、ボール弁、レデューストボア型蝶形ハンドル
面間：メーカー標準
管接続：JIS B0203
肉厚：メーカー標準
圧力検査：メーカー標準
製作範囲：8-20mm（1/4-3/4inch）
弁箱材料：SCS14A
弁棒材料：SUS316又はSUS304
ボール材料：SUS316又はSCS14A
製品記号：UMZ-N-T

使用例

1）ジスク（ボール）が球状で、ボデーの弁座にソフトシートを組み込み、コックに類似する構造です。
2）開閉の操作はレパーハンドル式の場合、レパーハンドルを90度回転させることで流体を止めたり、流したりすることができます。なお、サイズが大きくなると開閉するために大きな力が必要になるため、ギアハンドル操作式になります。
3）ソフトシート材料の機械的・物理的性質から優れた気密性が得られますが、高温領域の使用には制限があります, 一般的なソフトシートで開または閉で使用する「オン・オフ勧作」に適しています。バルプの構造や材料から中間開度での使用には適していません。

商品特長詳細

ステンレスバルブの圧カ-温度基準

ボール（Uシリーズ）

単位：MPa

呼び圧力	流体の状態
呼び圧力	常温の水・油・ガス	飽和蒸気
600WOG	4.1	1.0
800WOG	5.5	1.0

型番リスト

表示件数

型番

本体材質

供給側配管ねじの呼び B呼称(A呼称)

制御側配管ねじの呼び B呼称(A呼称)

ハンドル形状

(mm)

(φ)

最小発注数量

[ステンレス] SCS14A	1/4B(8A)	1/4B(8A)	レバー	39	31	-	1個
[ステンレス] SCS14A	3/8B(10A)	3/8B(10A)	レバー	44	36	-	1個
[ステンレス] SCS14A	[1/2B] 1/2B(15A)	[1/2B] 1/2B(15A)	レバー	56.5	41	-	1個
[ステンレス] SCS14A	3/4B(20A)	3/4B(20A)	レバー	59	44	-	1個
[ステンレス] SCS14A	1B(25A)	1B(25A)	レバー	71	48	-	1個
[ステンレス] SCS14A	1 1/4B(32A)	1 1/4B(32A)	レバー	78	54	-	1個
[ステンレス] SCS14A	1 1/2B(40A)	1 1/2B(40A)	レバー	83	65	-	1個
[ステンレス] SCS14A	2B(50A)	2B(50A)	レバー	100	72	-	1個
[ステンレス] SCS14A	1/4B(8A)	1/4B(8A)	蝶形ハンドル	39	25	-	1個
[ステンレス] SCS14A	3/8B(10A)	3/8B(10A)	蝶形ハンドル	44	29	-	1個
[ステンレス] SCS14A	[1/2B] 1/2B(15A)	[1/2B] 1/2B(15A)	蝶形ハンドル	56.5	35	-	1個
[ステンレス] SCS14A	3/4B(20A)	3/4B(20A)	蝶形ハンドル	59	39	-	1個
[ステンレス] SCS13A	1/4B(8A)	1/4B(8A)	レバー	39	31	60	1個
[ステンレス] SCS13A	3/8B(10A)	3/8B(10A)	レバー	44	36	70	1個
[ステンレス] SCS13A	[1/2B] 1/2B(15A)	[1/2B] 1/2B(15A)	レバー	56.5	41	85	1個
[ステンレス] SCS13A	3/4B(20A)	3/4B(20A)	レバー	59	44	85	1個
[ステンレス] SCS13A	1B(25A)	1B(25A)	レバー	71	48	100	1個
[ステンレス] SCS13A	1 1/4B(32A)	1 1/4B(32A)	レバー	78	54	100	1個
[ステンレス] SCS13A	1 1/2B(40A)	1 1/2B(40A)	レバー	83	65	125	1個
[ステンレス] SCS13A	2B(50A)	2B(50A)	レバー	100	72	125	1個
[ステンレス] SCS13A	1/4B(8A)	1/4B(8A)	蝶形ハンドル	39	25	-	1個
[ステンレス] SCS13A	3/8B(10A)	3/8B(10A)	蝶形ハンドル	44	29	-	1個
[ステンレス] SCS13A	[1/2B] 1/2B(15A)	[1/2B] 1/2B(15A)	蝶形ハンドル	56.5	35	-	1個
[ステンレス] SCS13A	3/4B(20A)	3/4B(20A)	蝶形ハンドル	59	39	-	1個

通常単価(税別) (税込単価)	通常出荷日

4,678円 ( 5,146円 )	7日目
5,387円 ( 5,926円 )	在庫品1日目当日出荷可能
6,597円 ( 7,257円 )	3日目
6,997円 ( 7,697円 )	3日目
9,788円 ( 10,767円 )	3日目
11,510円 ( 12,661円 )	7日目
14,103円 ( 15,513円 )	7日目
19,151円 ( 21,066円 )	7日目
3,787円 ( 4,166円 )	8日目
4,897円 ( 5,387円 )	8日目
5,997円 ( 6,597円 )	7日目
6,997円 ( 7,697円 )	7日目
4,068円 ( 4,475円 )	在庫品1日目当日出荷可能
4,396円 ( 4,836円 )	3日目
5,388円 ( 5,927円 )	在庫品1日目当日出荷可能
6,267円 ( 6,894円 )	在庫品1日目当日出荷可能
7,697円 ( 8,467円 )	在庫品1日目当日出荷可能
14,277円 ( 15,705円 )	在庫品1日目当日出荷可能
12,356円 ( 13,592円 )	在庫品1日目当日出荷可能
14,086円 ( 15,495円 )	3日目
4,403円 ( 4,843円 )	8日目
4,396円 ( 4,836円 )	3日目
5,387円 ( 5,926円 )	3日目
5,697円 ( 6,267円 )	7日目

詳細情報

基本情報

基本情報

【ブランド】東洋バルヴ
【材質】
ボデー：SCS13A/SCS14A
ボール：SUS316/SUS304
シート：R-PTFE
【構造】
レデューストボア

汎用・建築設備用です。
【特長】
・バルブ材料としてのステンレス鋼を採用しています

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

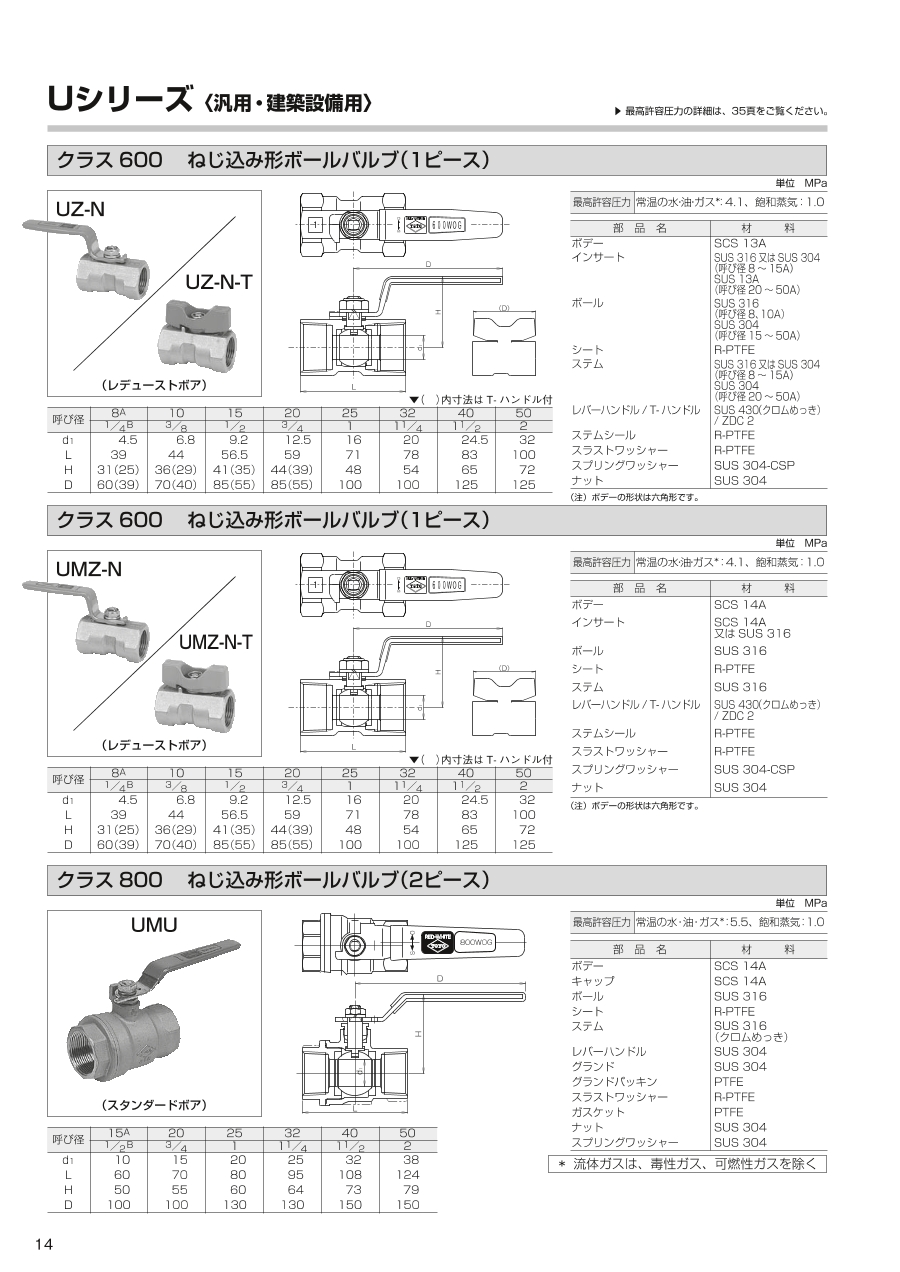

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
ボールバルブ　レデューストボアタイプ
在庫品のため即日出荷可能です。
ミスミ
ボールバルブ　フルボア（大流量）タイプ
在庫品のため即日出荷可能です。
ミスミ
小型ボールバルブ　ストレートタイプ　ＰＴオス・ＰＴメス
トルクが軽く、開閉がスムーズな小型ボールバルブです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
